Создание и управление ВМ¶

Предупреждение

При использовании ОС SberLinux Horizon в KeyStack недоступен. Используйте Портал администратора или KOC.

Примечание

Для выполнения команд KOC подключитесь к KOC (см. Настройка и использование KOC CLI).

Просмотр списка ВМ¶

Просмотр списка ВМ проекта осуществляется на Портале администратора или в OpenStack CLI.

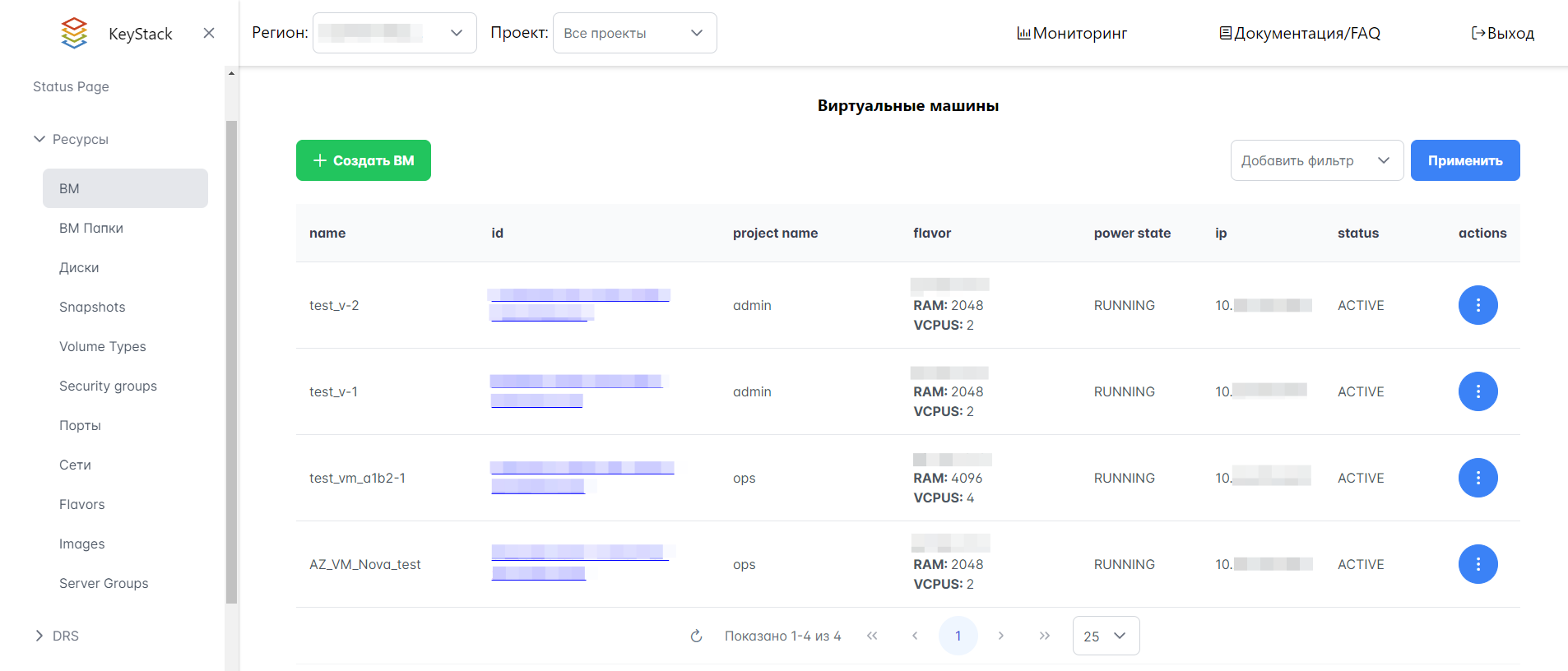

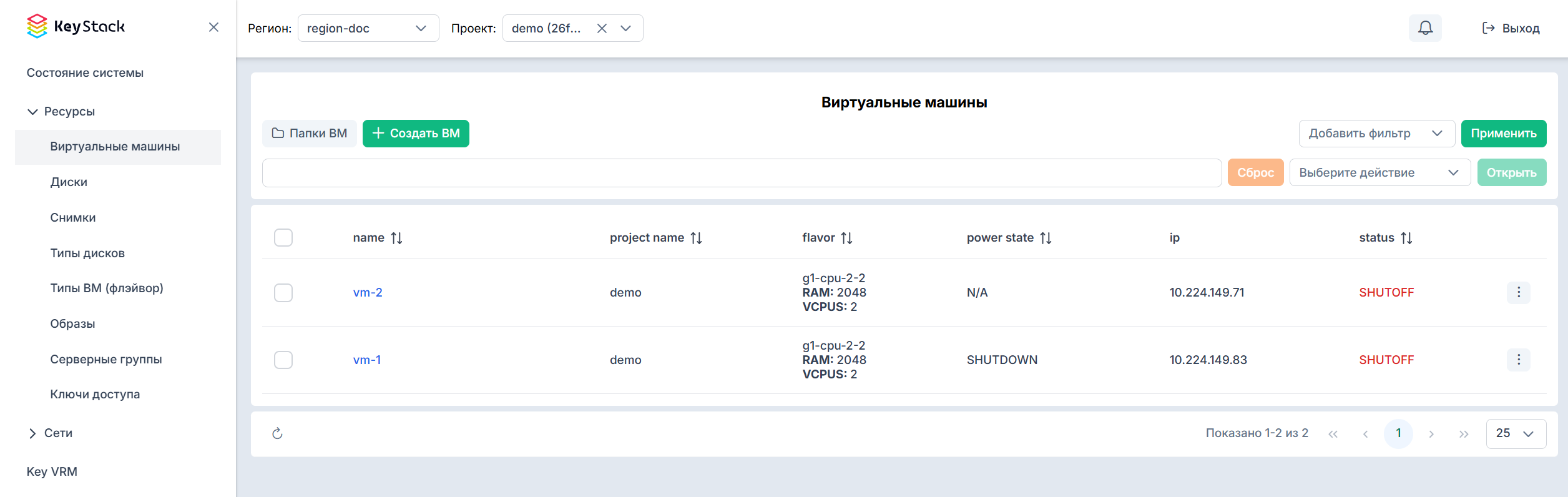

Для просмотра списка ВМ на Портале администратора выберите Ресурсы > Виртуальные машины в левом меню интерфейса.

Используйте выпадающее меню Добавить фильтр справа вверху для быстрой фильтрации нужных ВМ по определённым параметрам, таким как образ (image), MAC-адрес (MAC address), IP и LUN ID.

Просмотр списка ВМ в OpenStack CLI выполняется командой server list. Формат команды:

# openstack server list --name <name-regex> --flavor <flavor>

Параметры команды:

[--sort-column <sort-column>] — столбцы для сортировки данных (несуществующие столбцы игнорируются);

[--reservation-id <reservation-id>] — возвращать экземпляры ВМ, соответствующие резервированию;

[--ip <ip-address-regex>] — регулярное выражение для отбора ВМ по соответствующим адресам;

[--name <name-regex>] — регулярное выражение для отбора ВМ по имени;

[--instance-name <server-name>] — регулярное выражение для отбора ВМ по имени инстанса;

[--status <status>] — отбирать ВМ по указанному статусу;

[--flavor <flavor>] — отбирать ВМ по указанному шаблону ВМ (по наименованию или ID);

[--image <image>] — отбирать ВМ по указанному образу (по наименованию или ID);

[--host <hostname>] — отбирать ВМ по гипервизору размещения;

[--all-projects] — включать в выборку все проекты;

[--project <project>] — отбирать ВМ в указанном проекте (по наименованию или ID);

[--project-domain <project-domain>] — отбирать ВМ по домену проекта (по наименованию или ID). Опция используется в случае конфликтов между названиями проектов;

[--user <user>] — отбирать ВМ указанного пользователя (по имени или ID);

[--user-domain <user-domain>] — отбирать ВМ по домену пользователя (по имени или ID). Опция используется в случае конфликтов между именами пользователей;

[--long] — выводить дополнительные поля;

[-n | --name-lookup-one-by-one] — пропустить разрешение имен шаблонов ВМ и образов (не используется совместно с опцией --name-lookup-one-by-one) / при разрешении имен шаблонов ВМ и образов искать из по мере необходимости (не используется совместно с опцией --no-name-lookup|-n);

[--marker <server>] — последняя ВМ предыдущей страницы. Выводит весь список ВМ после <server>, если не указано иное. Если используется с опцией --deleted, маркер <server> должен быть идентификатором (ID), иначе допускается использование наименование ВМ или ID;

[--limit <num-servers>] — максимальное количество ВМ в выводимом списке. Если указывается значение -1, тогда выводятся все ВМ. Если указанное значение <num-servers> превышает значение конфигурационного параметра osapi_max_limit, то выводится osapi_max_limit ВМ;

[--deleted] — выводить только удаленные ВМ;

[--changes-before <changes-before>] — выводить список ВМ, измененных до указанного момента времени. Указываемое время должно быть в формате ISO 8061 (например, 2016-03-05T06: 27: 59Z);

[--changes-since <changes-since>] — выводить список ВМ, измененных после указанного момента времени. Указываемое время должно быть в формате ISO 8061 (например, 2016-03-05T06: 27: 59Z);

[--locked | --unlocked] — выводить в список только заблокированные / незаблокированные ВМ;

[--tags <tag>] — выводить ВМ с указанными тегами. Может использоваться несколько раз для отбора ВМ по нескольким тегам;

[--not-tags <tag>] — выводить только те ВМ, у которых нет указанного тега. Может использоваться несколько раз для указания нескольких тегов.

Запуск, перезапуск и остановка ВМ¶

Запуск, перезапуск и остановка ВМ осуществляется на Портале администратора или в KOC, а при использовании Ubuntu — также на портале самообслуживания.

Для управления состоянием ВМ на Портале администратора выполните следующие действия:

Выберите Ресурсы > Виртуальные машины в левом меню интерфейса.

В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, и выберите Управление питанием.

В открывшемся подменю выберите действие для запуска, перезапуска или остановки ВМ.

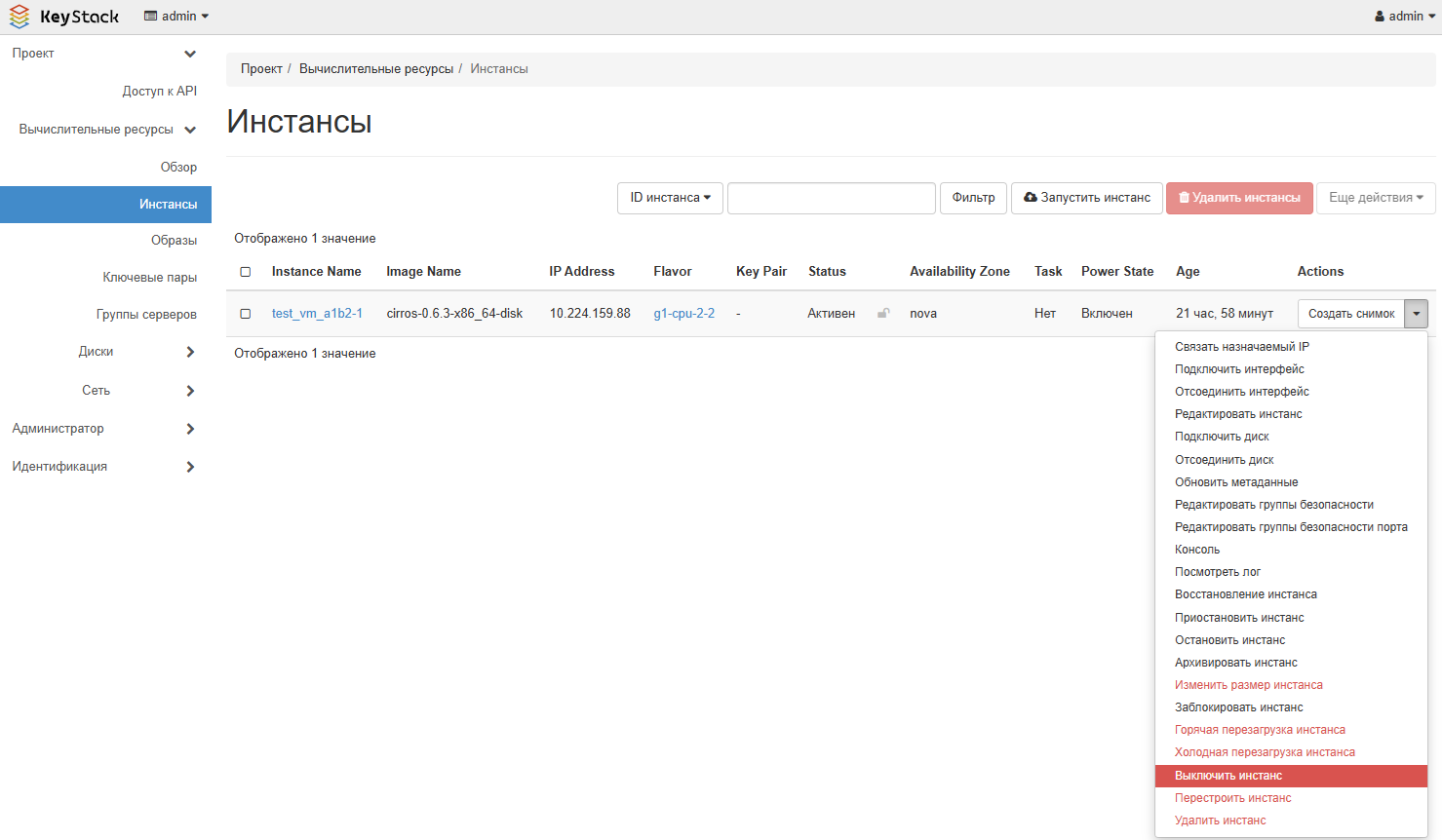

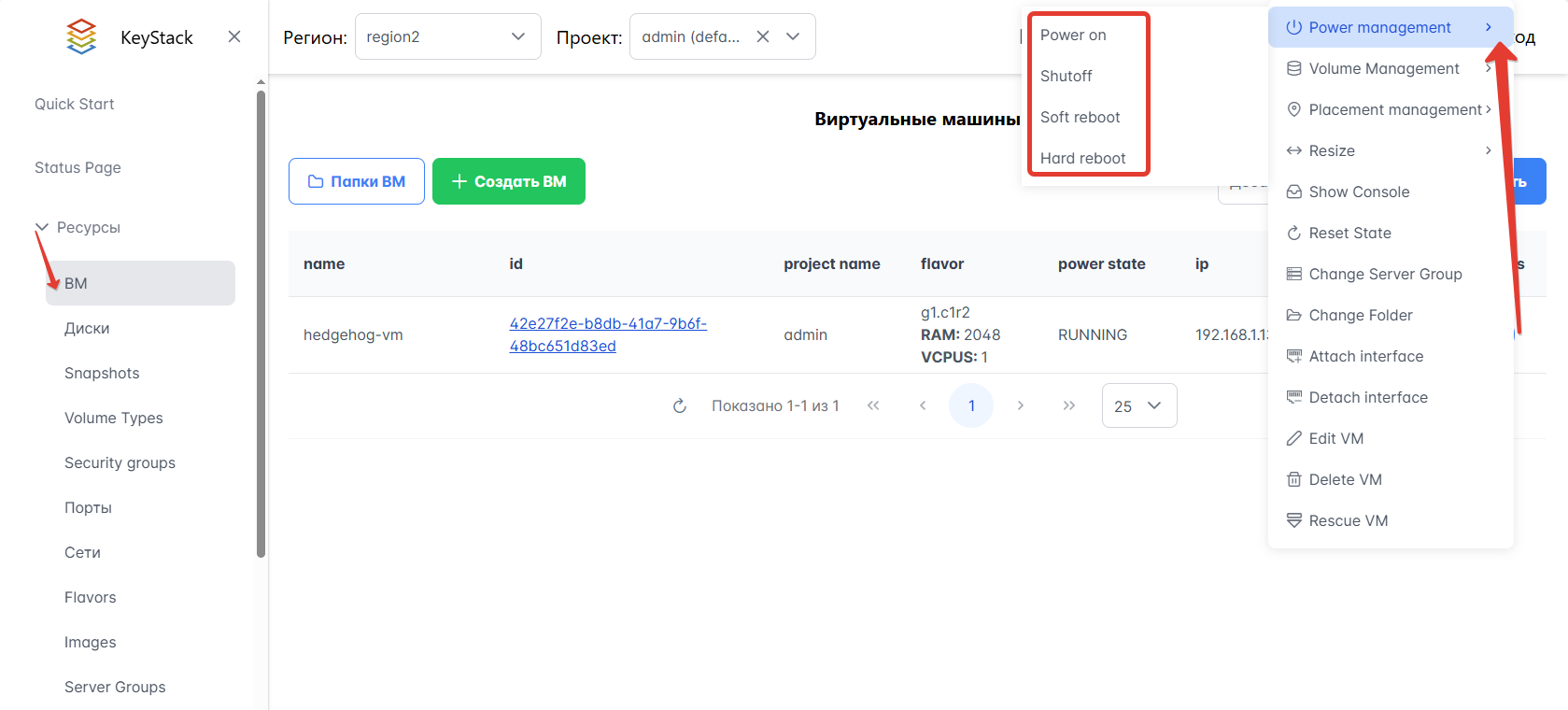

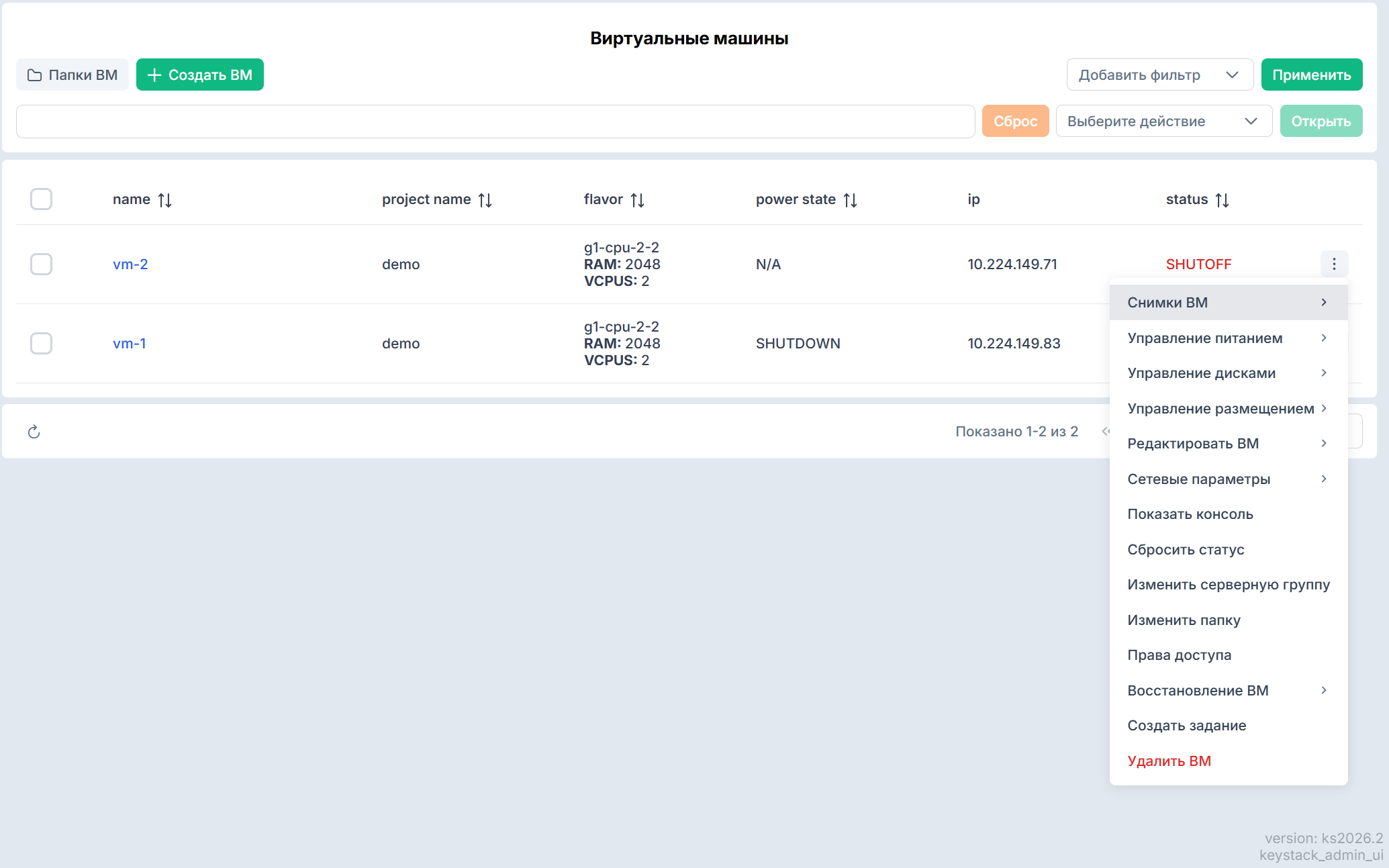

Меню действий ВМ на Портале администратора¶

Текущий статус ВМ отображается в столбце status в списке ВМ.

В KOC операции запуска, перезапуска и остановки ВМ выполняются командами server start, server reboot и server stop соответственно. Формат команд:

# koc server start <server>
# koc server reboot --hard <server>
# koc server stop <server>

Параметры команд:

<server> [<server> ...] — ВМ или список ВМ (имя ВМ или ID);

--hard — «жёсткая» перезагрузка;

--soft — «мягкая» перезагрузка;

--wait — дождаться завершения перезагрузки.

Создание ВМ¶

Создание ВМ осуществляется на Портале администратора или в KOC, а при использовании Ubuntu — также на портале самообслуживания Horizon.

Для создания ВМ на Портале администратора выполните следующие действия:

Выберите Ресурсы > Виртуальные машины в левом меню интерфейса.

Нажмите кнопку Создать ВМ.

Укажите обязательные параметры на вкладке Template params.

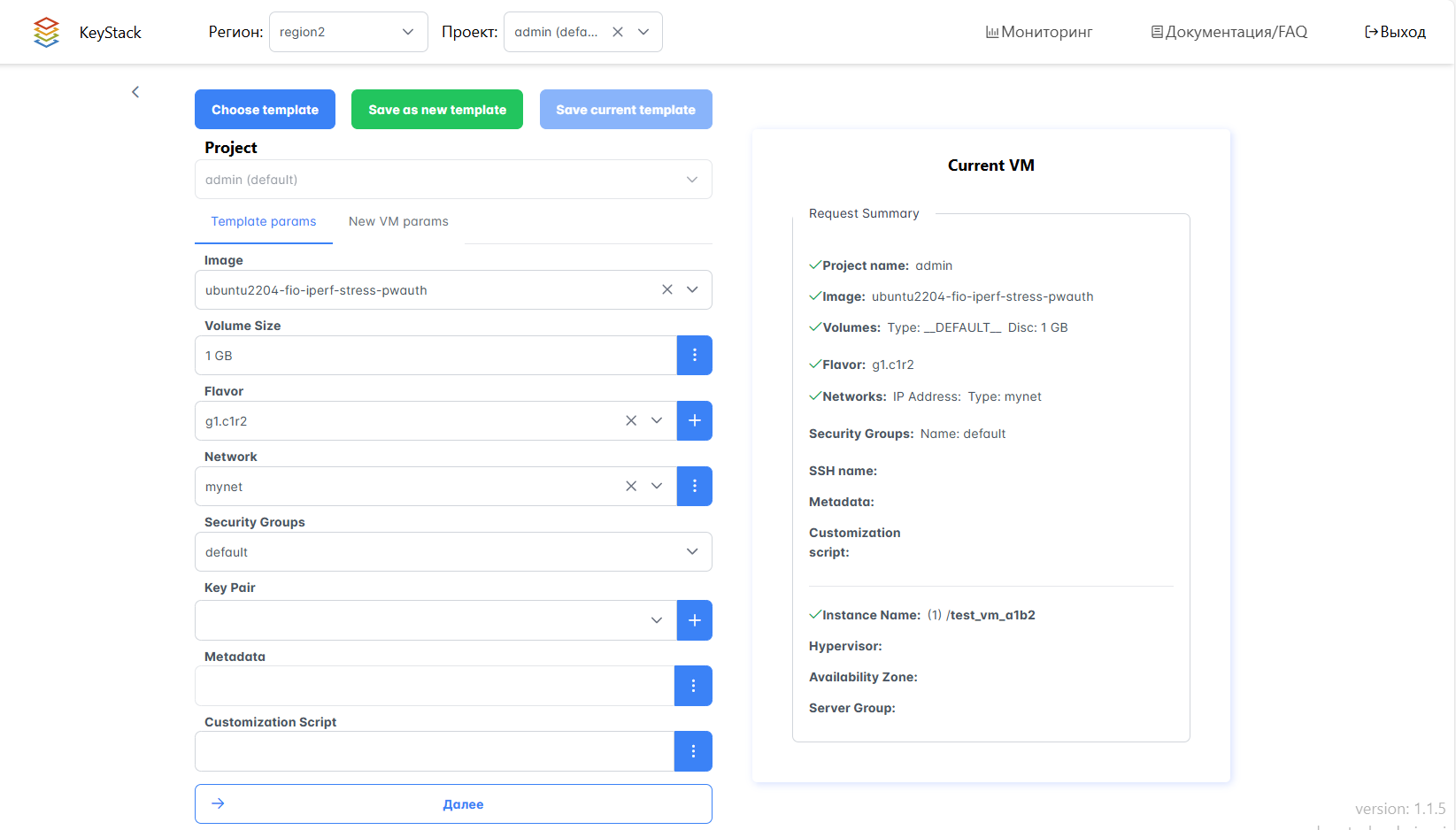

Создание новой ВМ на Портале администратора на вкладке Template params¶

В параметре Размер диска перейдите в раздел Volume Options и укажите параметр Тип диска.

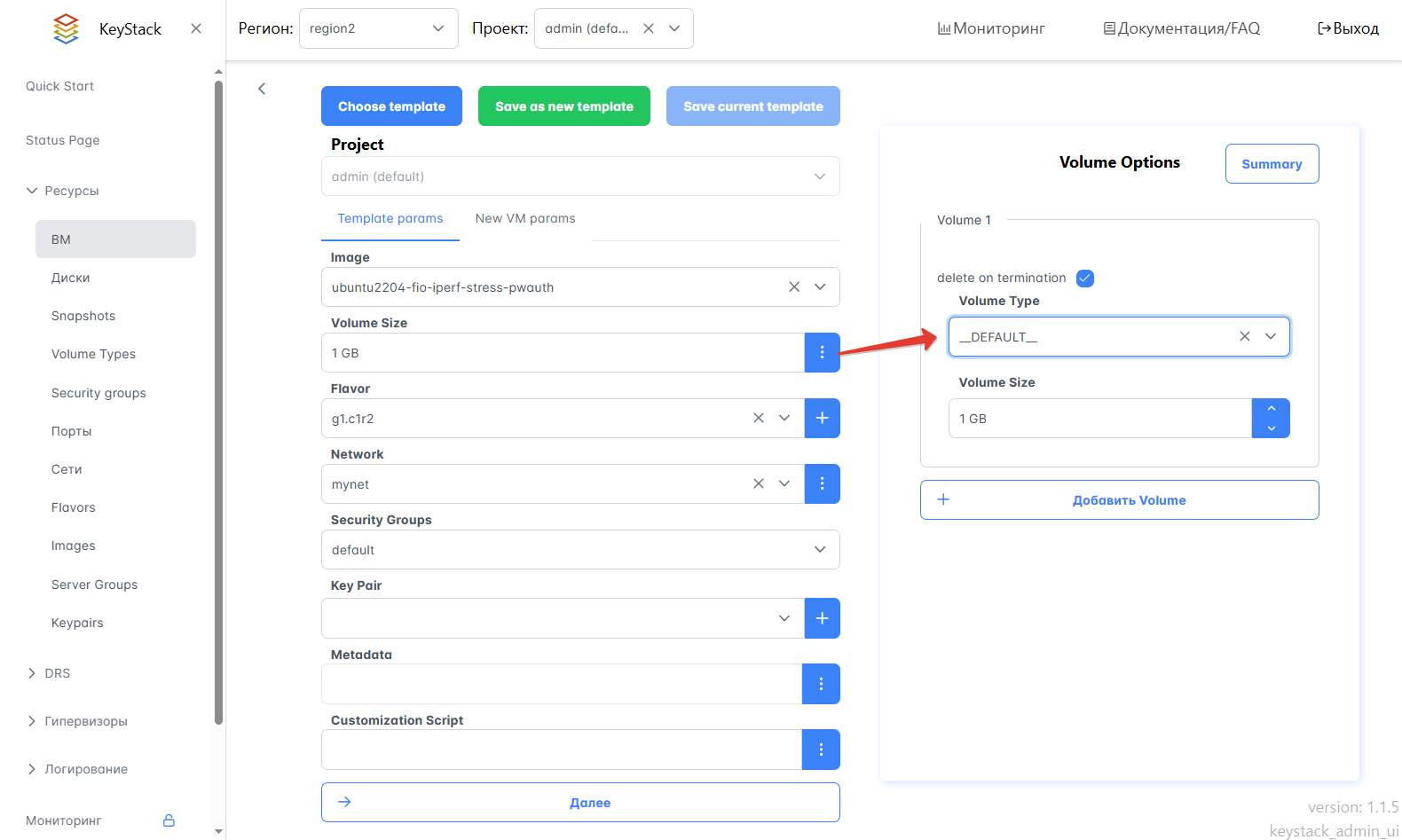

Заполнение параметра Тип диска для ВМ¶

В параметре Сеть перейдите в раздел Network Options и укажите параметр IP Address для сетей без DHCP-сервера.

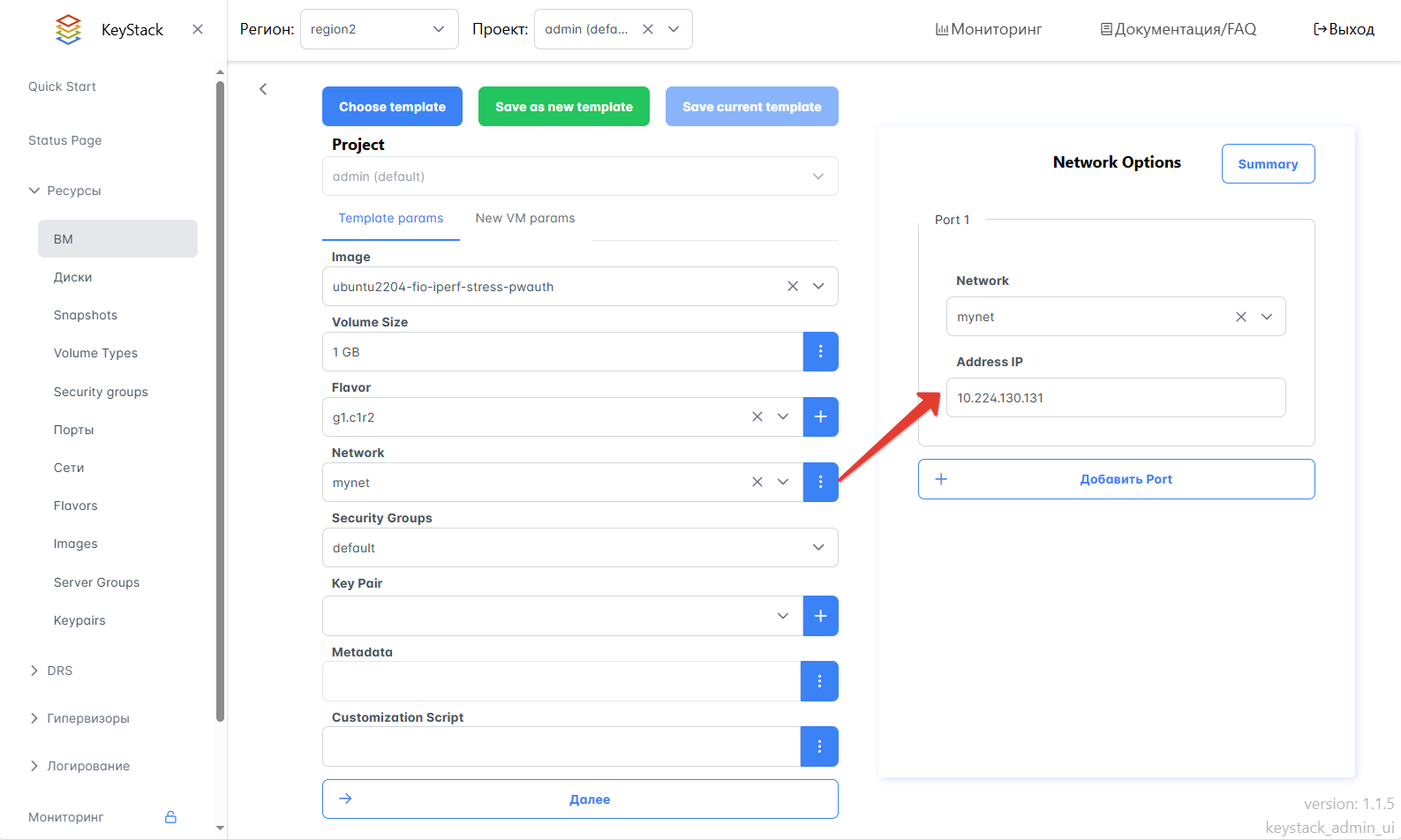

Заполнение параметра IP Address для ВМ¶

Нажмите Далее.

Укажите параметры на вкладке New VM params и нажмите Создать.

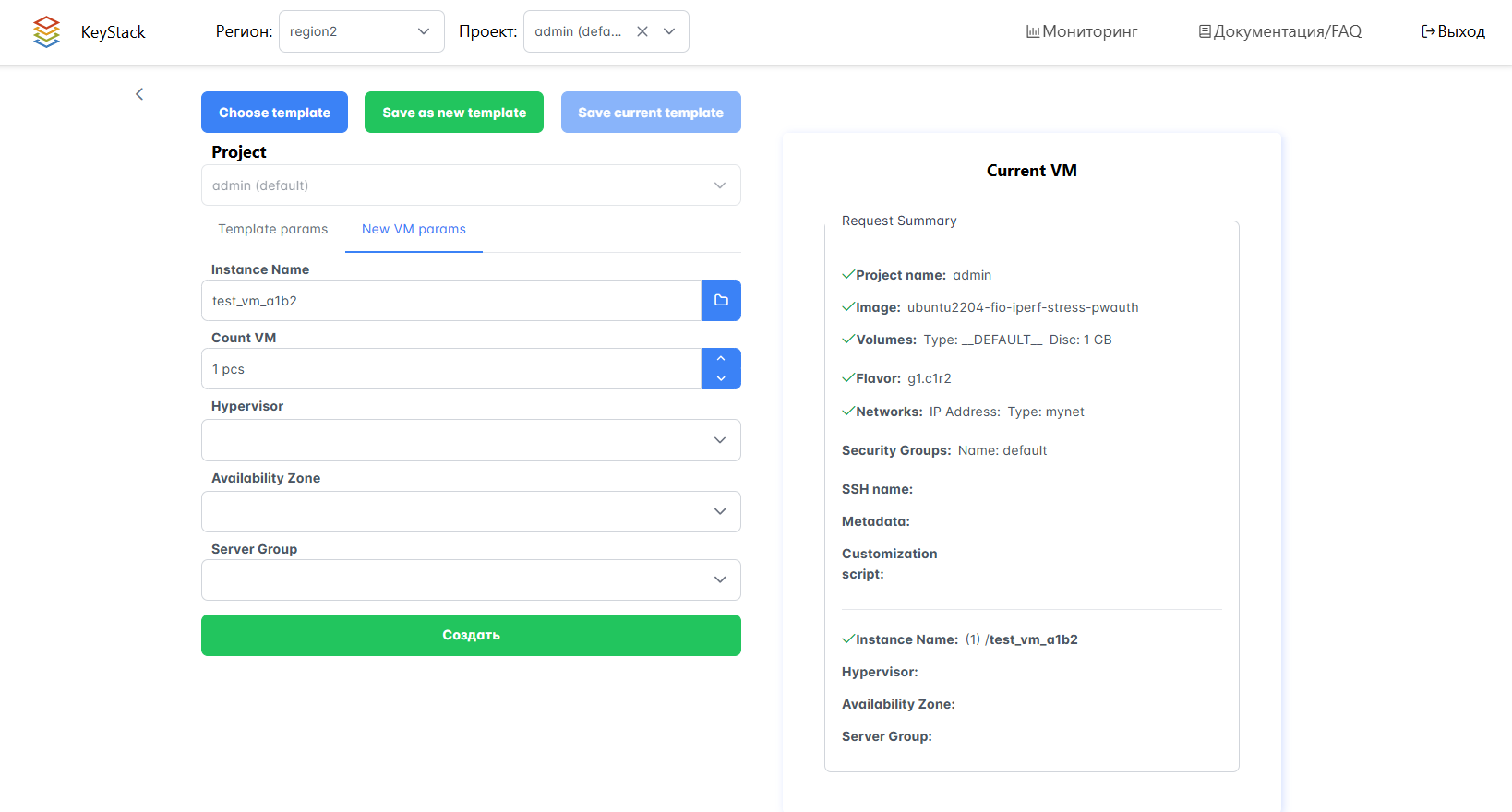

Создание новой ВМ на Портале администратора на вкладке New VM params¶

Для создания ВМ с кастомизацией на Портале администратора выполните следующие действия:

Выберите Ресурсы > Виртуальные машины в левом меню интерфейса.

Нажмите кнопку Создать ВМ.

Укажите параметры на вкладке Template params.
В параметре Customization Script введите конфигурационный скрипт или импортируйте его из локального файла.
Пример конфигурационного скрипта:
#cloud-config
ssh_pwauth: yes
chpasswd:
list: |
    ubuntu:654321
expire: False

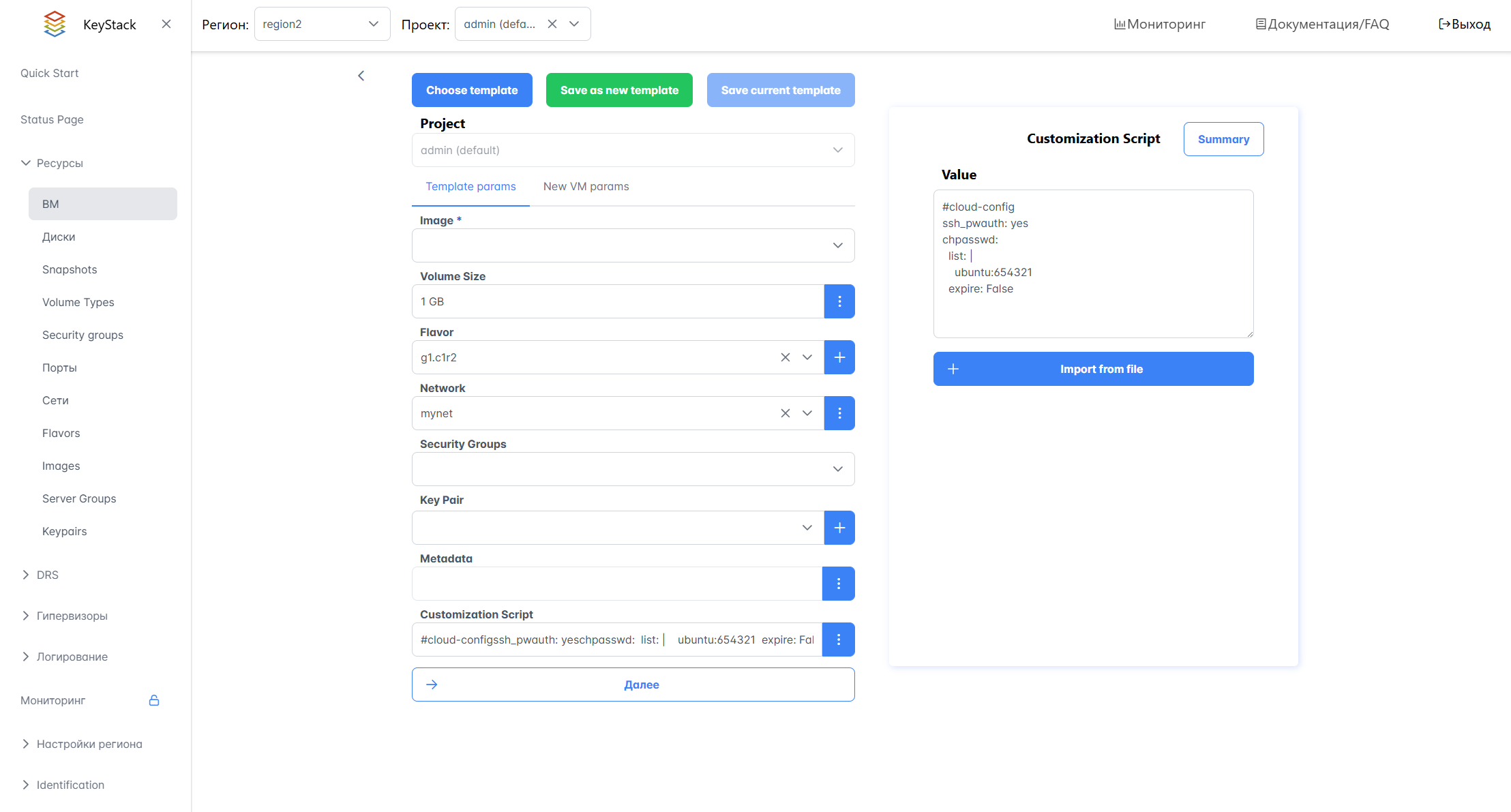

Создание новой ВМ с кастомизацией¶
Нажмите Далее.

Укажите параметры на вкладке New VM params и нажмите Создать.

Создание ВМ в KOC выполняется следующей командой server create. Формат команды:

# koc server create --image <image> --flavor <flavor> <server-name>

Параметры команды:

(--image <image> | --image-property <key=value> | --volume <volume>) — создать ВМ с использованием существующего образа (наименование или ID) / изменяемые свойства используемого образа / создать ВМ с использованием указанного диска (наименование или ID). Данная опция автоматически создает отображение блочного устройства с индексом загрузки 0. Не следует использовать дублирующее сопоставление с использованием опции --block-device-mapping;

[--password <password>] — установить пароль для создаваемой ВМ;

--flavor <flavor> — использовать указанный шаблон (наименование или ID);

[--security-group <security-group>] — группа безопасности, назначаемая ВМ. Может использоваться несколько раз для назначения нескольких групп безопасности;

[--key-name <key-name>] — используемая ключевая пара (необязательный параметр);

[--property <key=value>] — установить дополнительные свойства ВМ (может указываться несколько раз для установки нескольких свойств);

[--file <dest-filename=source-filename>] — добавить в образ ВМ указанный файл (может указываться несколько раз для добавления разных файлов);

[--user-data <user-data>] — файл данных пользователя для обслуживания с сервера метаданных;

[--description <description>] — описание создаваемой ВМ;

[--availability-zone <zone-name>] — установить зону доступности ВМ;

[--host <host>] — создать ВМ с использованием службы Nova на конкретном гипервизоре;

[--hypervisor-hostname <hypervisor-hostname>] — создавать ВМ на указанном гипервизоре;

[--boot-from-volume <volume-size>] — при использовании в сочетании с параметром --image или --image-property этот параметр создает сопоставление блочного устройства с индексом загрузки 0 и сообщает службе compute создать том заданного размера (в GB) из указанного образа и использовать его в качестве корневого тома. Корневой том не будет удален при удалении ВМ. Этот параметр является взаимоисключающим с параметром --volume;

[--block-device-mapping <dev-name=mapping>] — создать блочное устройство. Блочное устройство указывается в формате <dev-name>=<id>:<type>:<size(GB)>:<delete-on-terminate>, где:

<dev-name> — наименование блочного устройства, например vdb, xvdc (обязательный параметр);

<id> — наименование или ID тома, снапшота или образа (обязательный параметр);

<type> — volume (том), snapshot (снапшот) или image (образ). Значение по умолчанию — volume;

<size(GB)> — размер тома, если он создается из снапшота или образа (необязательный параметр);

<delete-on-terminate> — true или false, удалять при удалении ВМ. Значение по умолчанию — false (необязательный параметр);

[--nic <net-id=net-uuid,v4-fixed-ip=ip-addr,v6-fixed-ip=ip-addr,port-id=port-uuid,auto,none>] — создать сетевой адаптер. Опция используется несколько раз для создания нескольких адаптеров. Необходимо указывать ID сети или ID порта, но не оба сразу:

net-id — подключить сетевой адаптер к сети с UUID net-uuid;

port-id — подключить сетевой адаптер к порту с UUID port-uuid;

v4-fixed-ip — фиксированный IPv4-адрес сетевого адаптера (необязательный параметр);

none — сеть не подключена;

auto — автоматическое выделение сети.

[--network <network>] — создать сетевой адаптер и подключить к сети. Можно указывать несколько раз для создания нескольких сетевых адаптеров. Данная опция является оболочкой для опции --nic net-id=<network>, которая обеспечивает простой синтаксис для стандартного варианта подключения новой ВМ к сети. Для более сложных случаев рекомендуется использовать полный синтаксис --nic;

[--port <port>] — создать сетевой адаптер и подключить его к порту. Можно указывать несколько раз для создания нескольких сетевых адаптеров. Данная опция является оболочкой для опции --nic port-id=<port>, которая обеспечивает простой синтаксис для стандартного подключения новой ВМ к заданному порту. Для более сложных случаев рекомендуется использовать полный синтаксис --nic;

[--hint <key=value>] — подсказки для планировщика (необязательный параметр);

[--use-config-drive | --no-config-drive | --config-drive <config-drive-volume>|True] — разрешает использование конфигурационного диска / запрещает использование конфигурационного диска / устаревшая опция указания использования указанного тома в качестве диска конфигурации. Заменено на --use-config-drive;

[--min <count>] — минимальное количество ВМ для запуска. Значение по умолчанию — 1;

[--max <count>] — максимальное количество ВМ для запуска. Значение по умолчанию — 1;

[--wait] — дождаться окончания сборки;

[--tag <tag>] — теги ВМ. Можно указывать несколько раз для добавления нескольких тегов;

<server-name> — наименование ВМ.

Создание ВМ с поддержкой secure boot¶

Предварительные требования:

образ, из которого будет создаваться виртуальная машина, должен быть собран с поддержкой UEFI;

в метаданные образа добавлены свойства os_secure_boot=required и hw_firmware_type=uefi.

Добавьте в метаданные образа свойства hw_firmware_type=uefi и os_secure_boot=required. Способы изменения свойств образа через Портал администратора описаны в разделе Метаданные образа.

Например, через KOC:

# koc image set --property hw_firmware_type=uefi --property os_secure_boot=required $IMAGE

Чтобы узнать, поддерживает ли узел безопасную загрузку, выполните команду:

$ COMPUTE_UUID=$(koc resource provider list --name $HOST -f value -c uuid)
# koc resource provider trait list $COMPUTE_UUID | grep COMPUTE_SECURITY_UEFI_SECURE_BOOT

При необходимости вы можете запрашивать безопасную загрузку только в том случае, если узел ее поддерживает. Для этого задайте свойству os_secure_boot значение optional одним из способов, описанных в разделе Метаданные образа. Например, через KOC:

# koc image set --property os_secure_boot=optional $IMAGE

При необходимости администратор может запретить безопасную загрузку на уровне флейвора. Это запрещает использование secure boot для всех ВМ, создаваемых с данным флейвором, даже если в метаданных образа указано os_secure_boot=required:

# koc flavor set --property os:secure_boot=disabled $FLAVOR

Мониторинг производительности ВМ¶

Вы можете просматривать потребление ресурсов виртуальных машин в интерфейсе Портала администратора. На странице каждой ВМ доступны графики со статистикой по таким показателям, как CPU (cpu), память (mem), входящий и исходящий трафик сети (network_in и network_out). Статистика обновляется каждые 10 минут.

Для просмотра производительности ВМ выберите Ресурсы > Виртуальные машины в левом меню портала и выберите виртуальную машину.

На странице каждой ВМ доступны следующие сведения:

Таблица с детальной информацией по ВМ, такой как ID и имя ВМ, статус, теги и т.д.

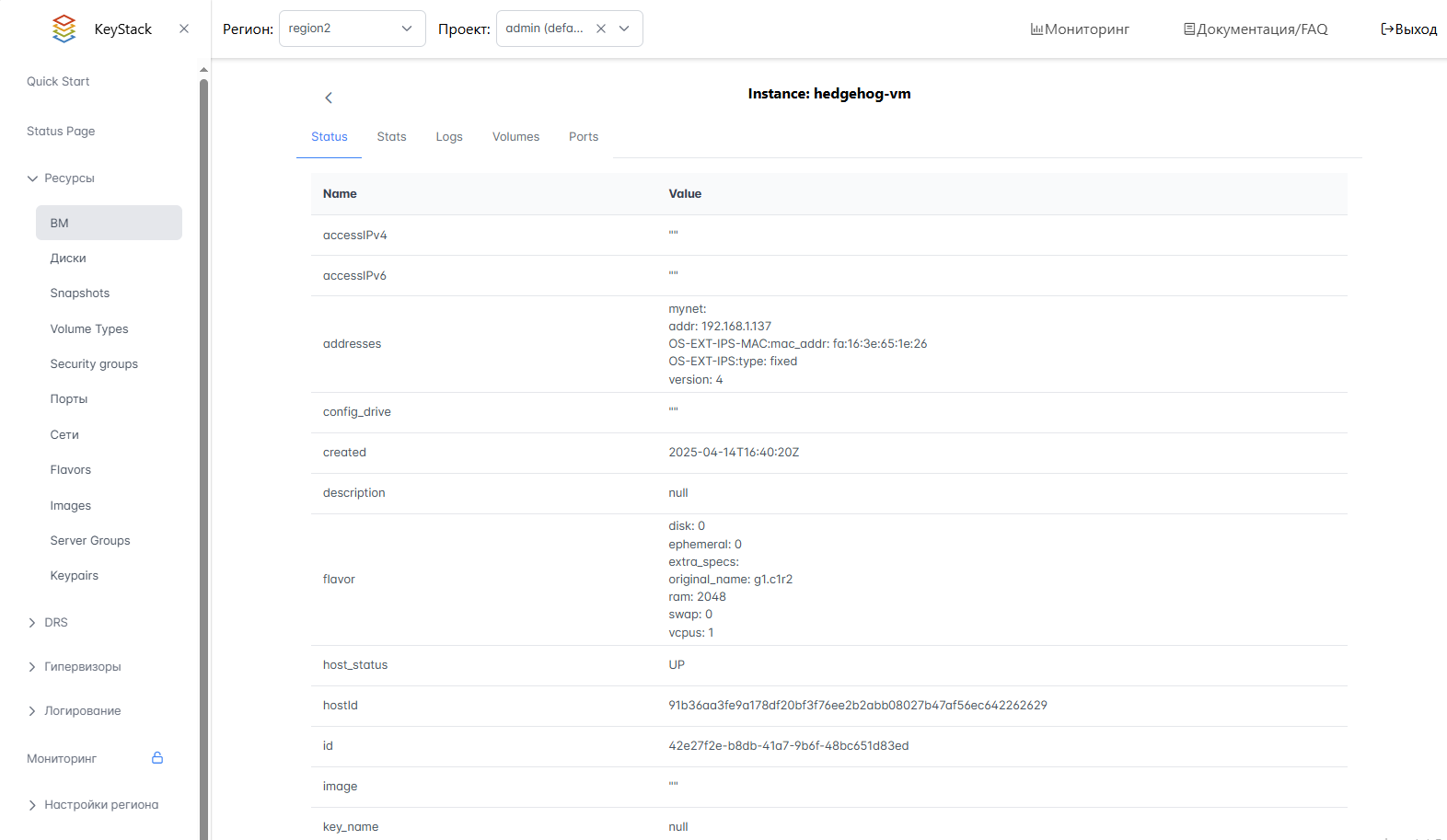

Таблица с детальной информацией по ВМ¶

Статистика в графическом виде по использованию CPU, памяти и сетевых ресурсов.

Примечание

После создания ВМ данные на вкладке могут отображаться с задержкой.

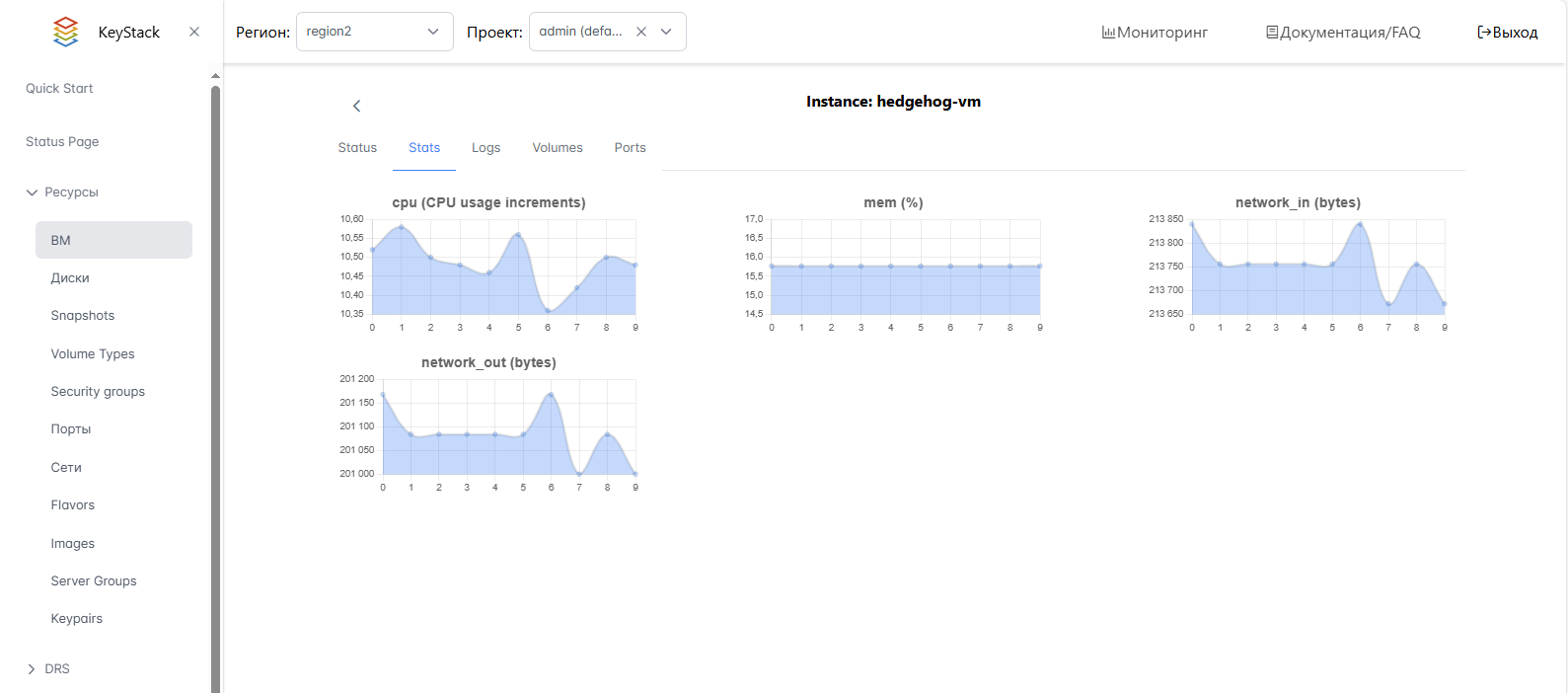

Статистика по ВМ¶

Логи операционной системы ВМ.

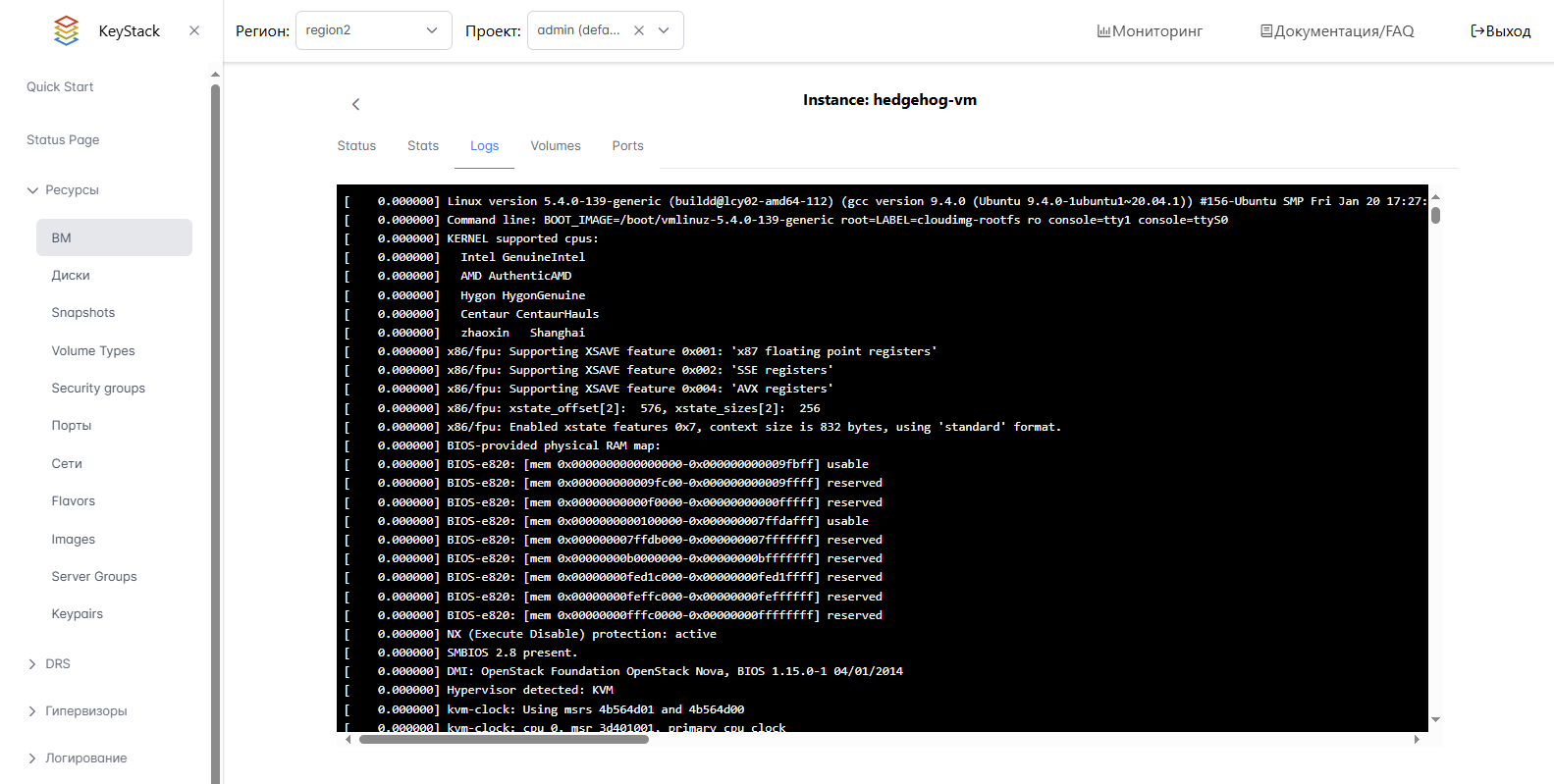

Логи операционной системы ВМ¶

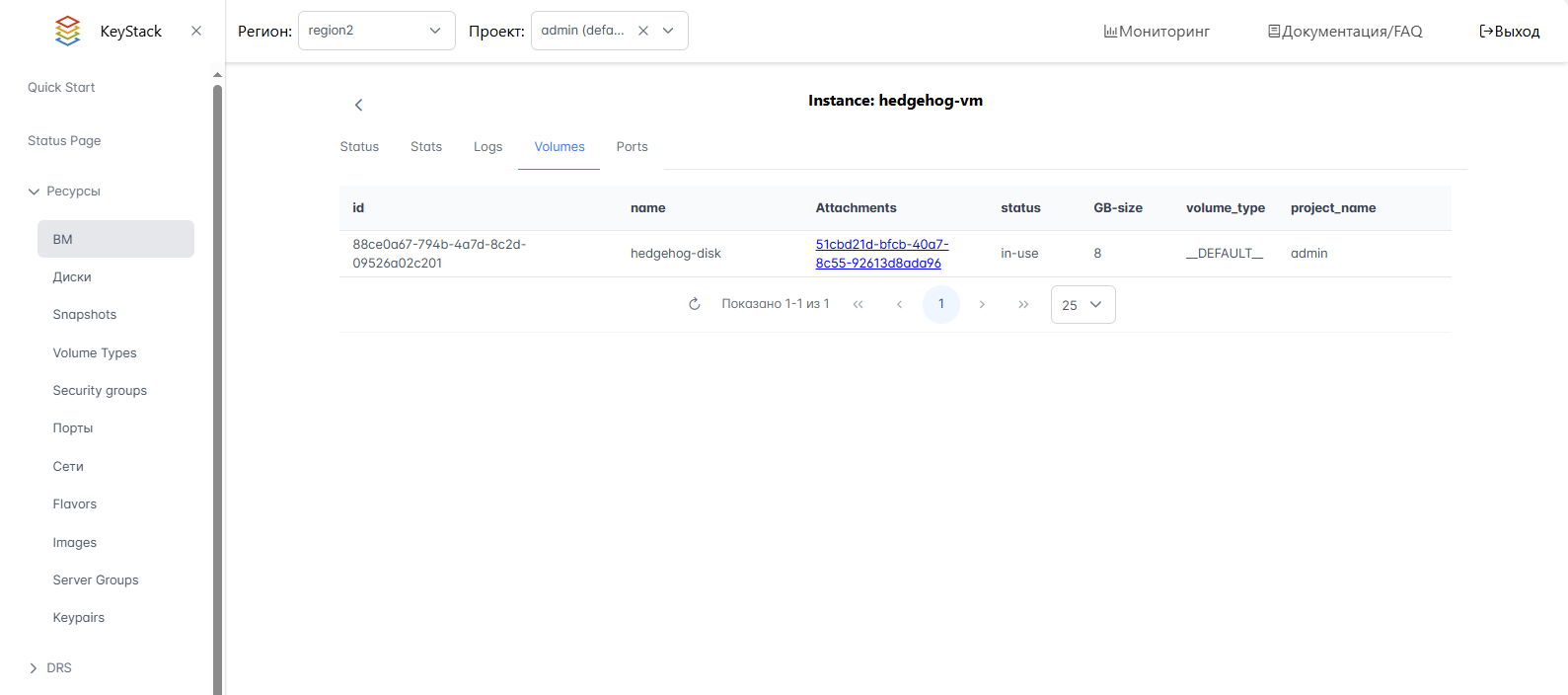

Список дисков ВМ с информацией о статусе, объёме и типе дисков.

Диски ВМ¶

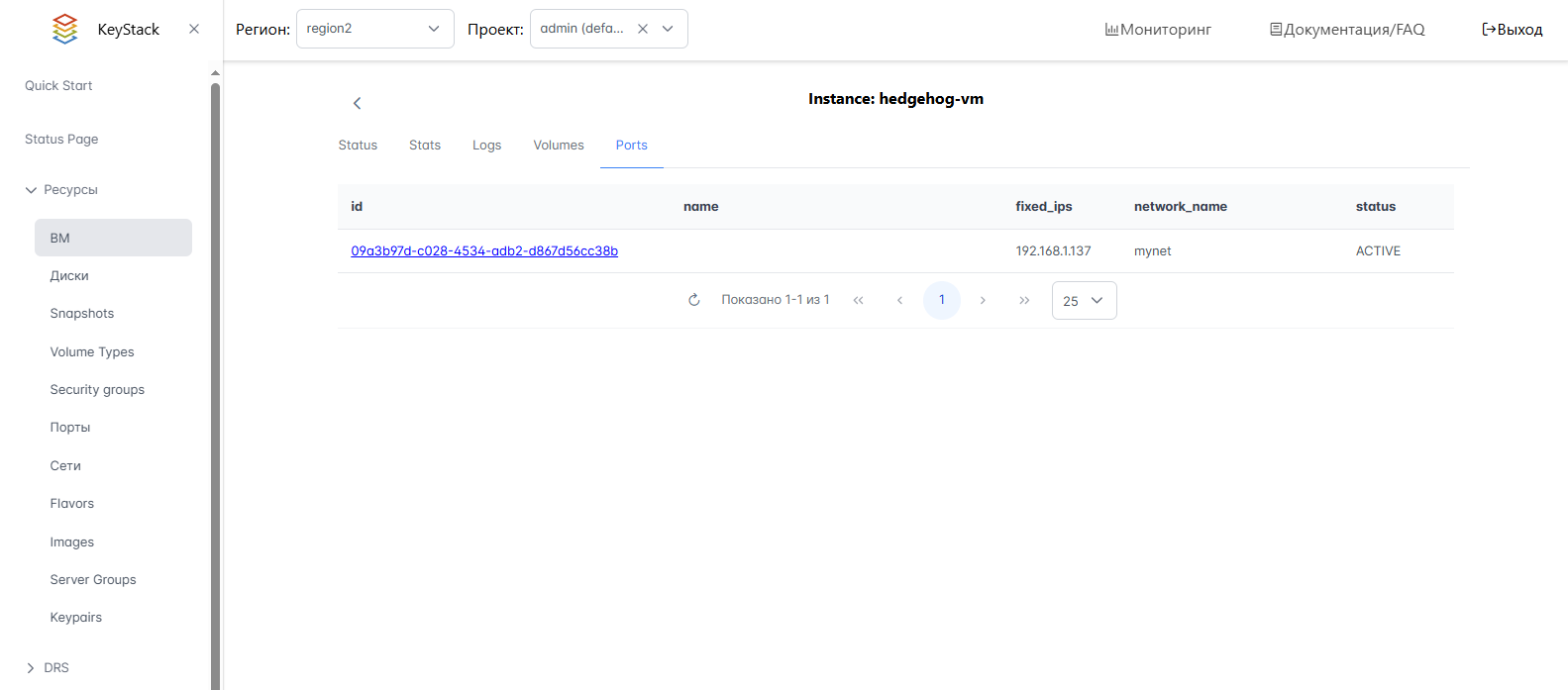

Список портов ВМ.

Порты ВМ¶

Список групп безопасности ВМ.

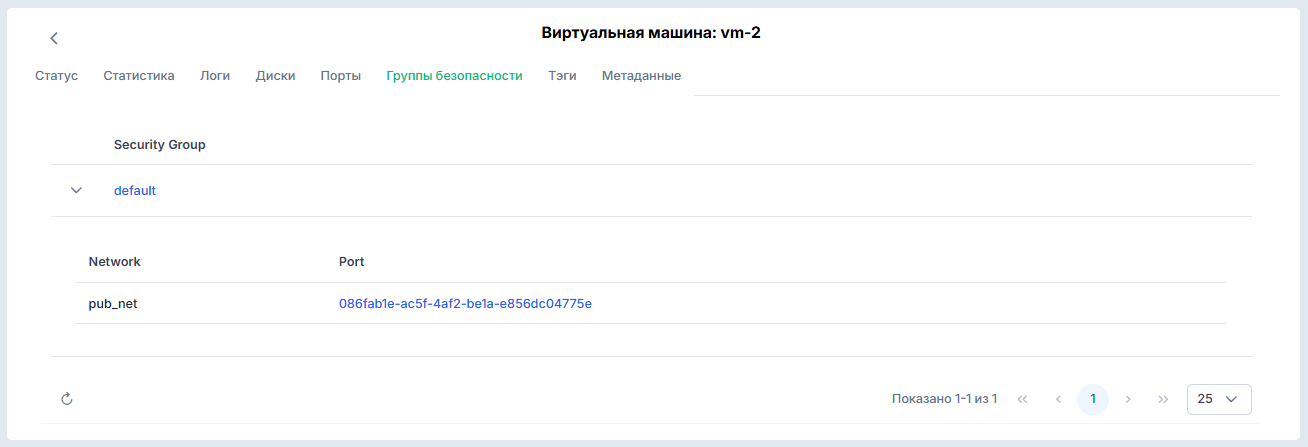

Группы безопасности ВМ¶

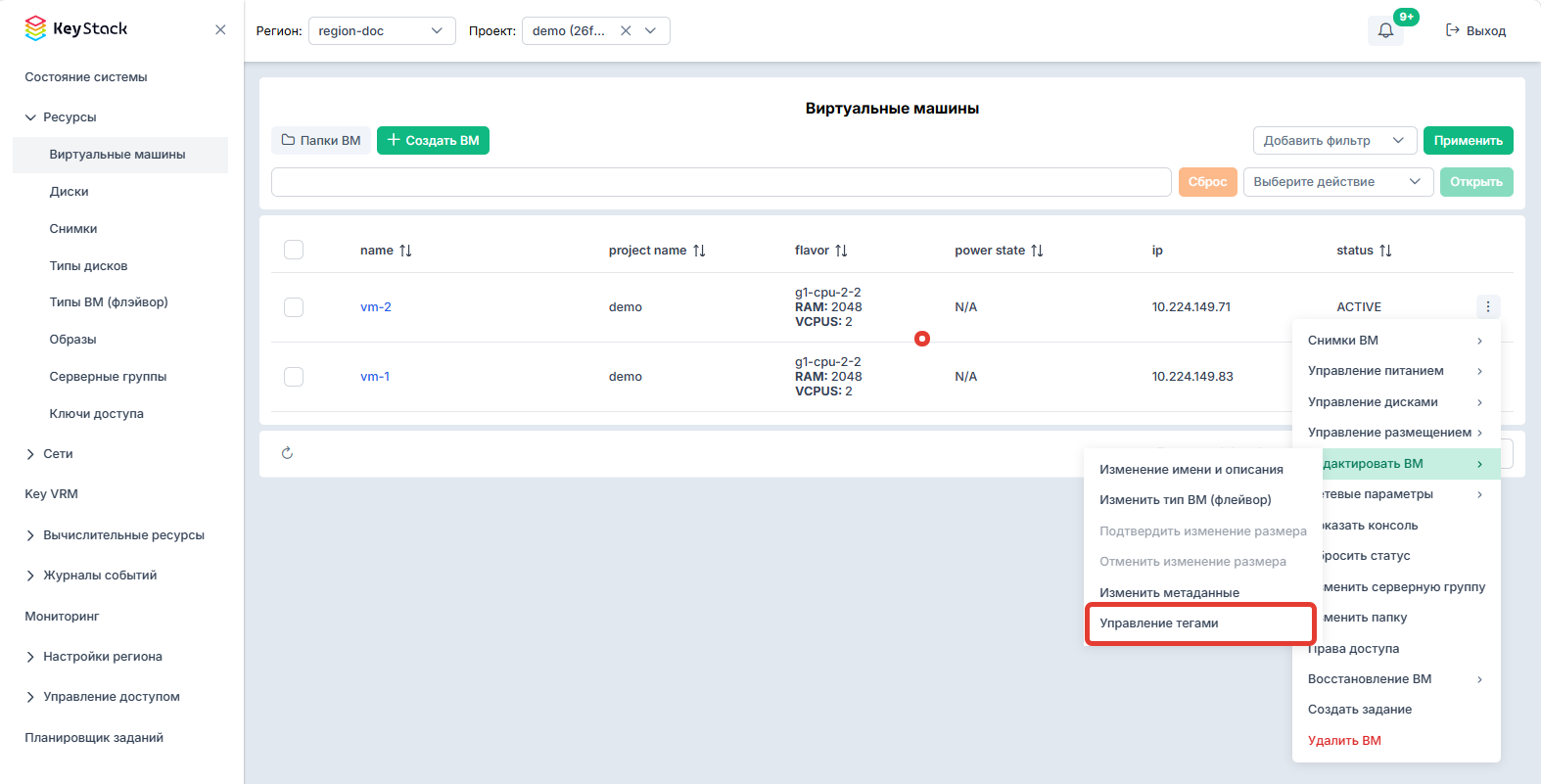

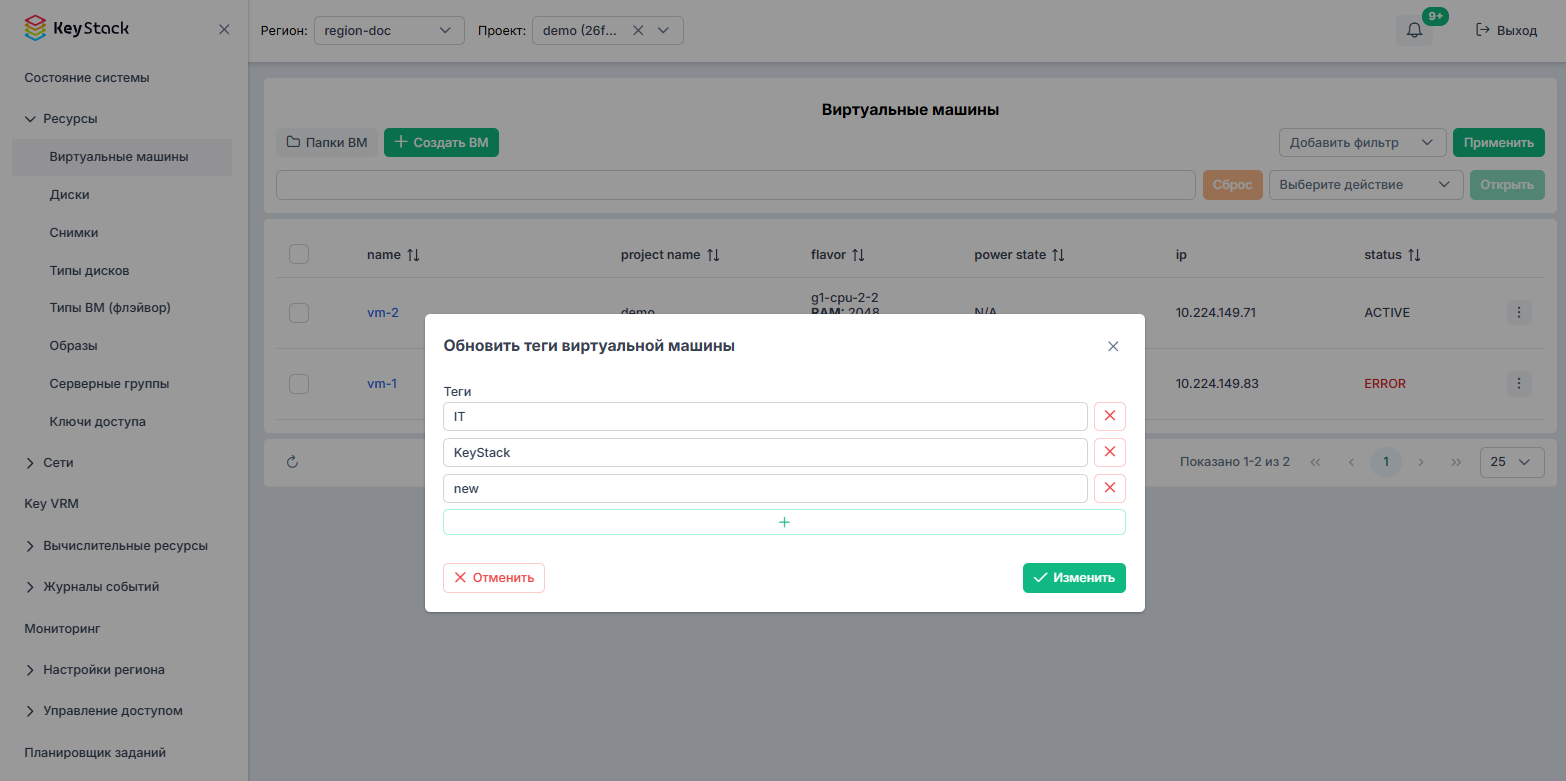

Список тегов ВМ. Порядок управления тегами описан в разделе Управление тегами.

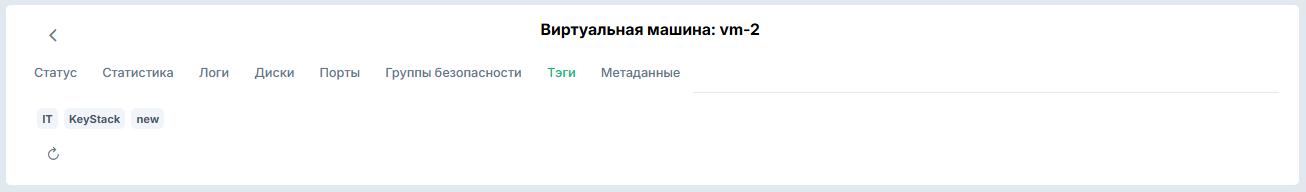

Теги ВМ¶

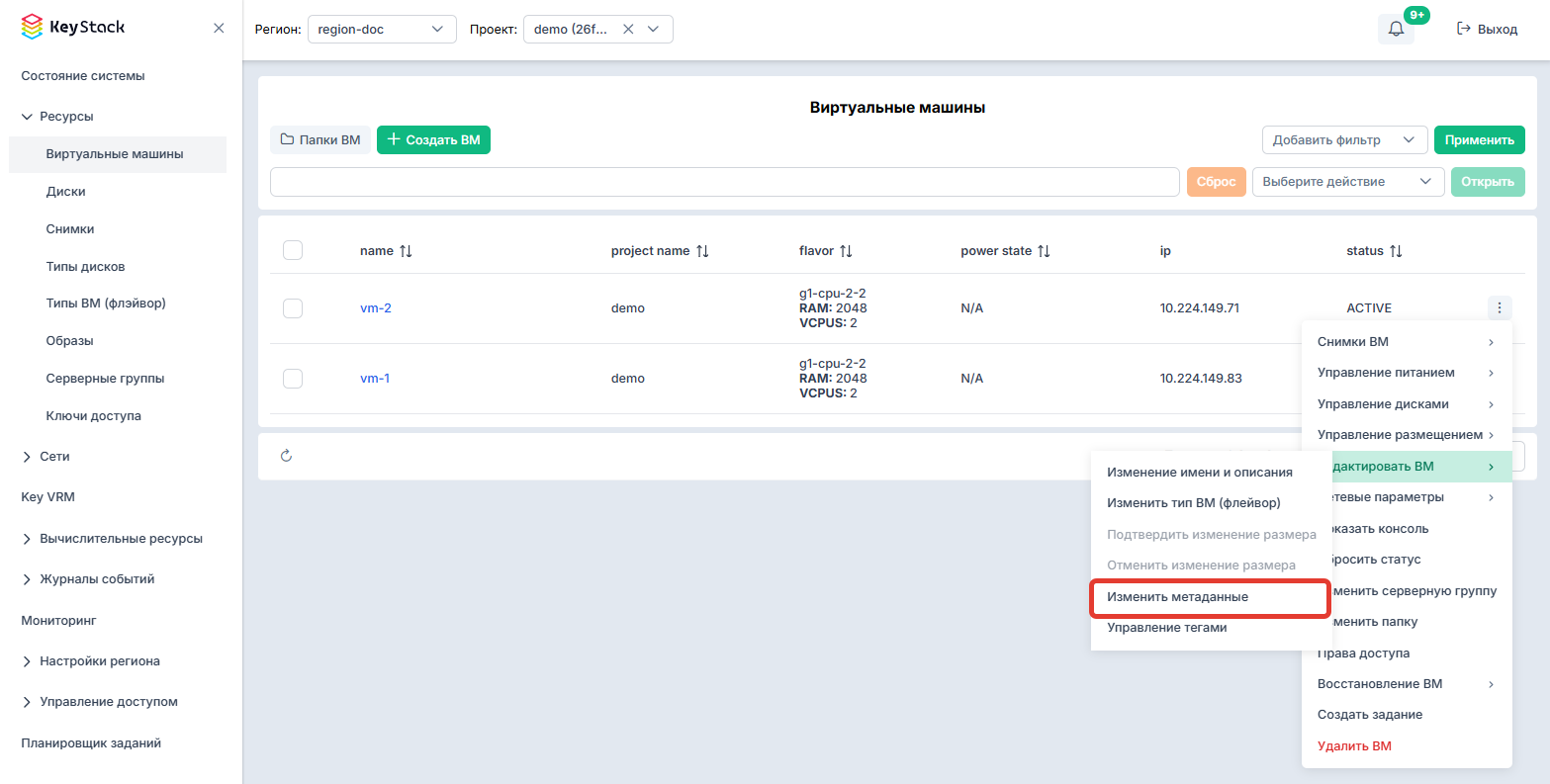

Список метаданных ВМ. Порядок управления метаданными описан в разделе Управление метаданными.

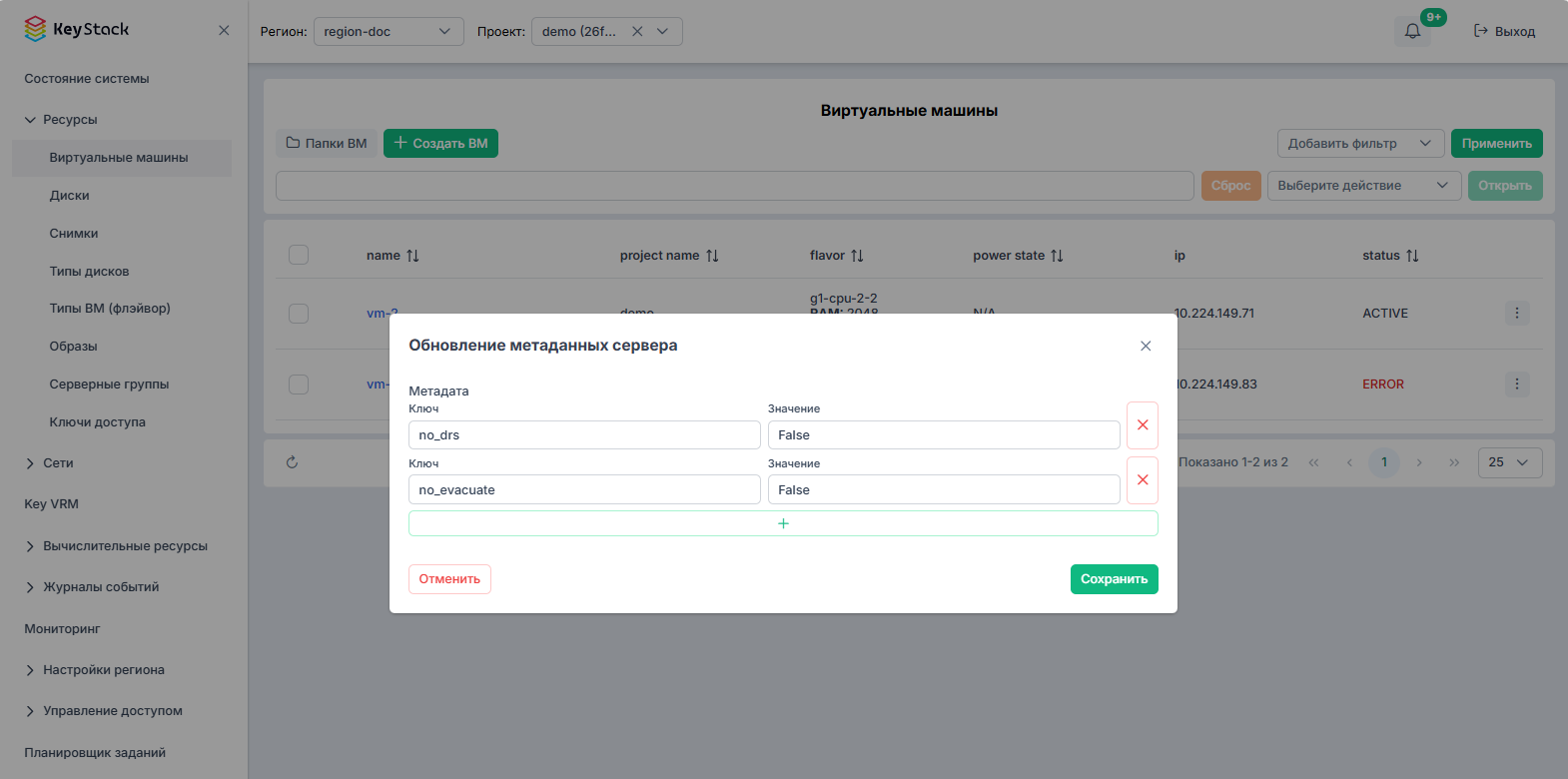

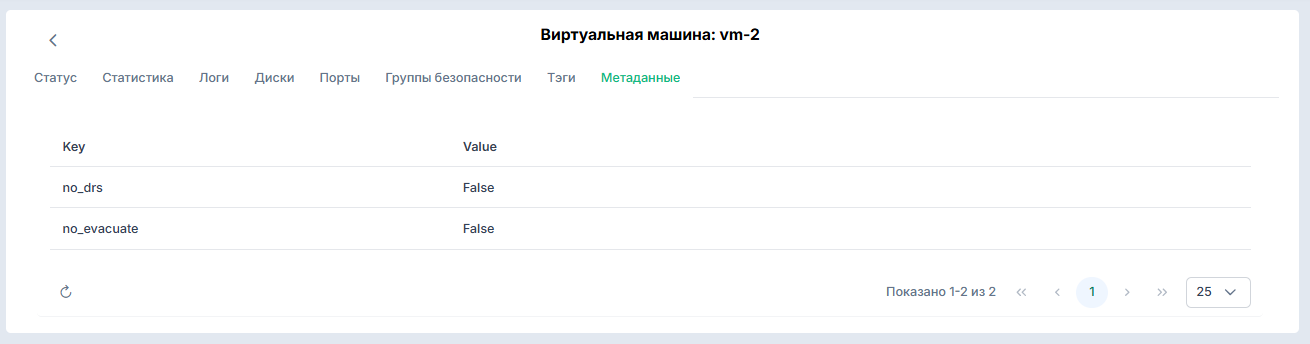

Метаданные ВМ¶

CPU Pinning¶

Данный механизм позволяет «приземлять» виртуальные машины на выделенные физические ядра гипервизора, которые будут использоваться только этой виртуальной машиной и никакими другими процессами либо сервисами со стороны хостовой операционной системы.

Его настройка включает несколько шагов: настройку гипервизора, настройку сервиса nova-compute, настройку host aggregate и флейвора.

Настройка гипервизора.

Настройка предполагает добавление опций в загрузку ядра — isolcpus=2,3,4,5,6,7.... Перечислите все ядра, которые нужно изолировать — добавление данной настройки предполагает перезагрузку сервера.
Настройка сервиса nova-compute.
Далее доработайте конфигурацию сервиса nova-compute. Добавьте следующие строки в файл nova.conf гипервизора, на котором выполнена настройка isolcpus. Укажите желаемый набор ядер, который коррелирует с isolcpus:
[compute] cpu_dedicated_set=2-10
Создайте host aggregate, содержащий гипервизоры, на которых будет использоваться механизм CPU pinning. В метаданные агрегата добавьте параметр pinned = true.
Создайте флейвор нужного размера и добавьте в него метаданные:
aggregate_instance_extra_specs:pinned = true hw:cpu_policy = dedicated

Изменение ресурсов ВМ¶

Изменение ресурсов виртуальной машины используется для увеличения или уменьшения количества виртуальных CPU или RAM виртуальной машины. Изменение ресурсов ВМ осуществляется на Портале администратора или в KOC, а при использовании Ubuntu — также на портале самообслуживания Horizon.

Для изменения ресурсов ВМ на Портале администратора выполните следующие действия:

Выберите Ресурсы > Виртуальные машины в левом меню интерфейса.

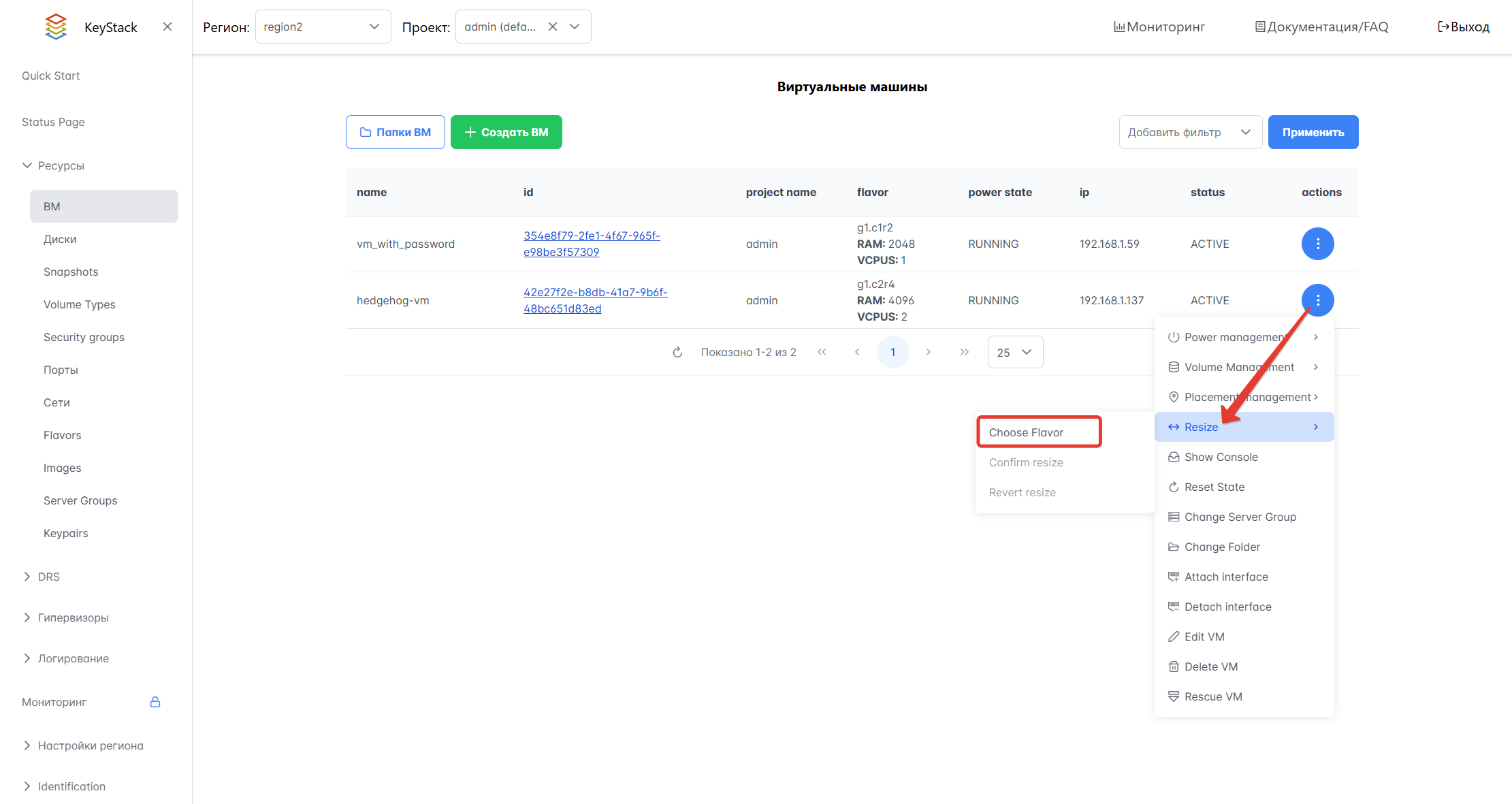

В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, и выберите Редактировать ВМ > Изменить тип ВМ (флейвор).

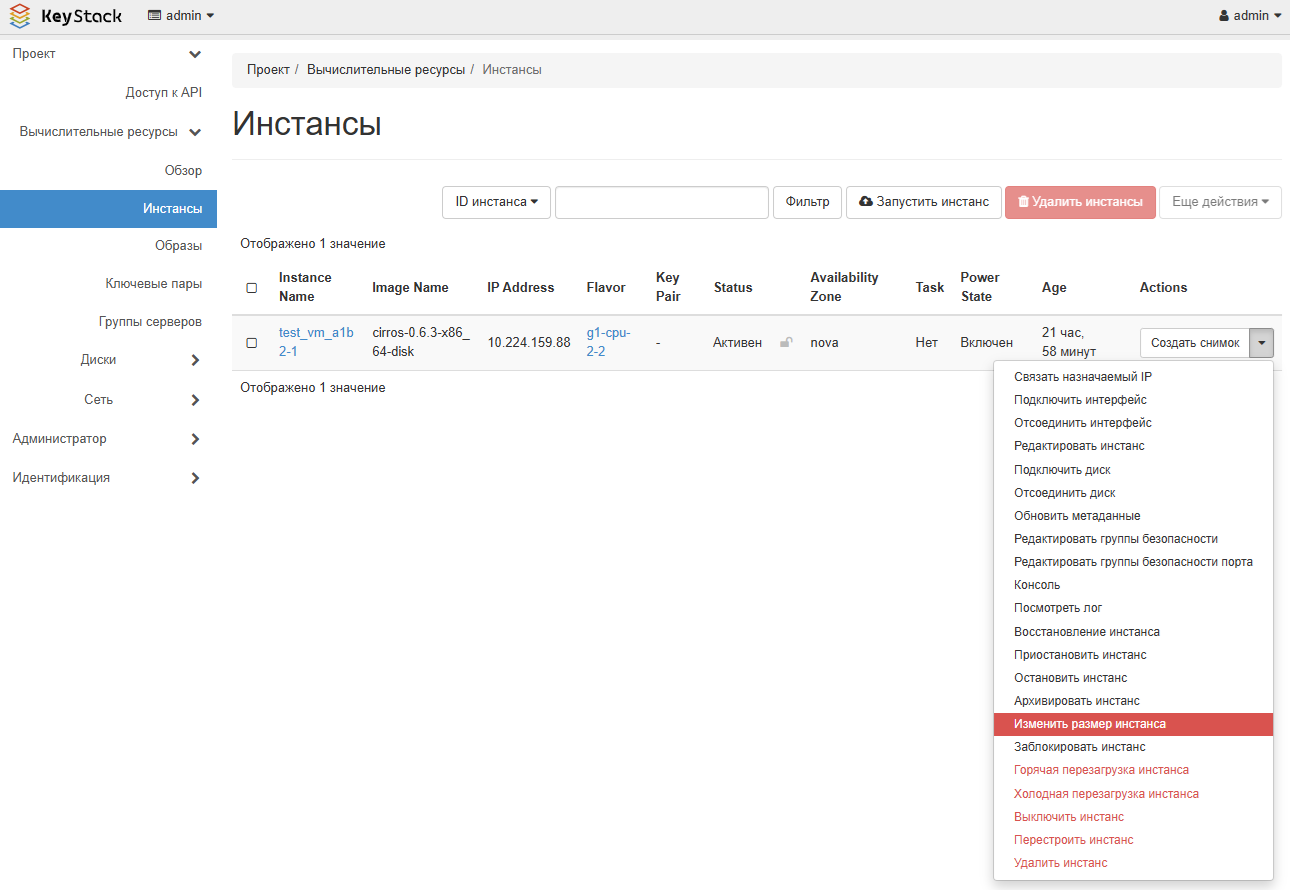

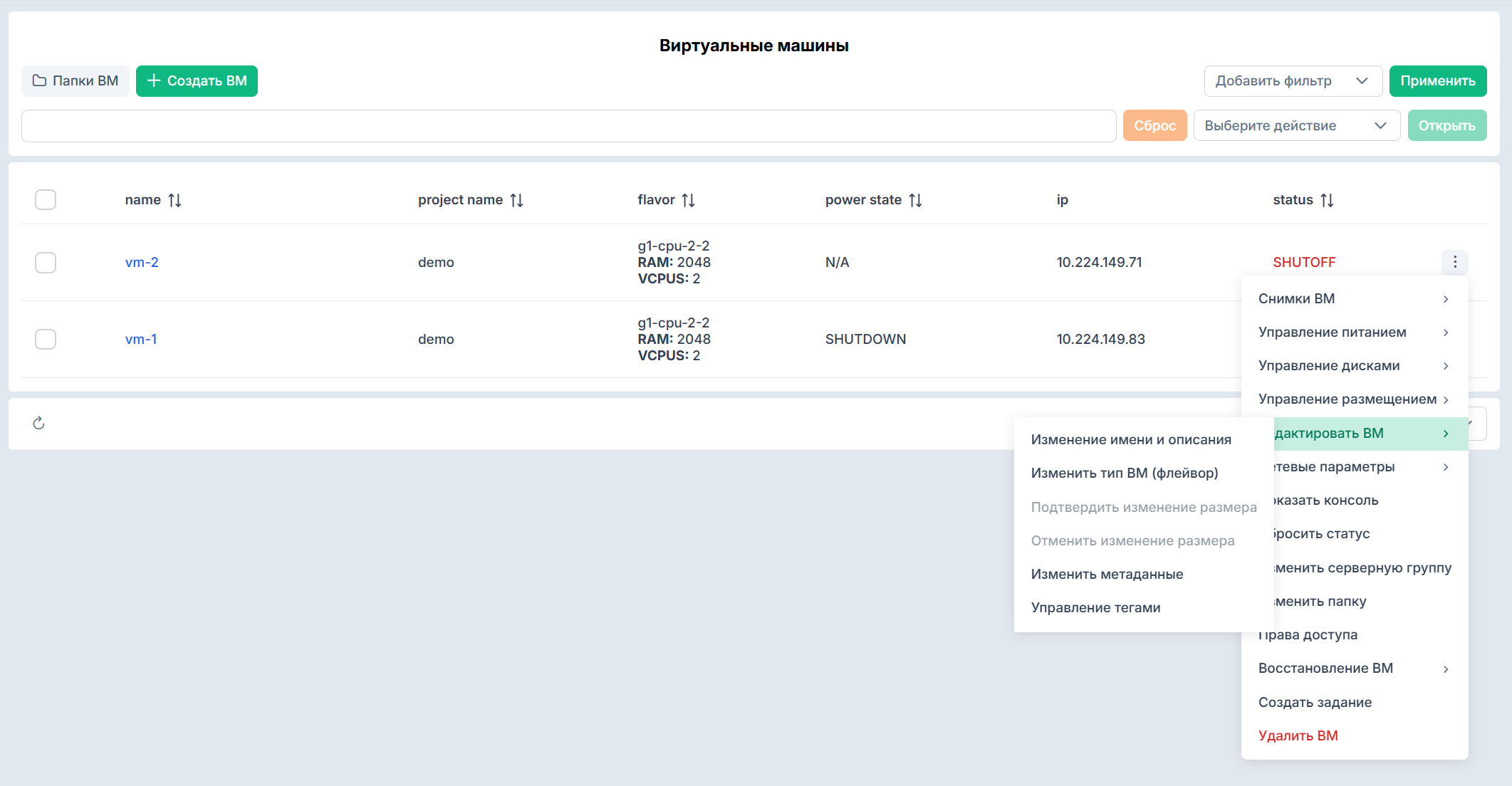

Действия редактирования ВМ¶

В открывшемся окне выберите новый флейвор в поле Новый флейвор и нажмите кнопку Сохранить.

Для изменения размера диска ВМ на Портале администратора выполните следующие действия:

Выберите Ресурсы > Диски в левом меню интерфейса.

В строке нужного диска откройте меню действий, нажав кнопку ⋮, и выберите Изменить размер диска.

В открывшемся окне в поле New size value введите новый размер диска и нажмите Сохранить.

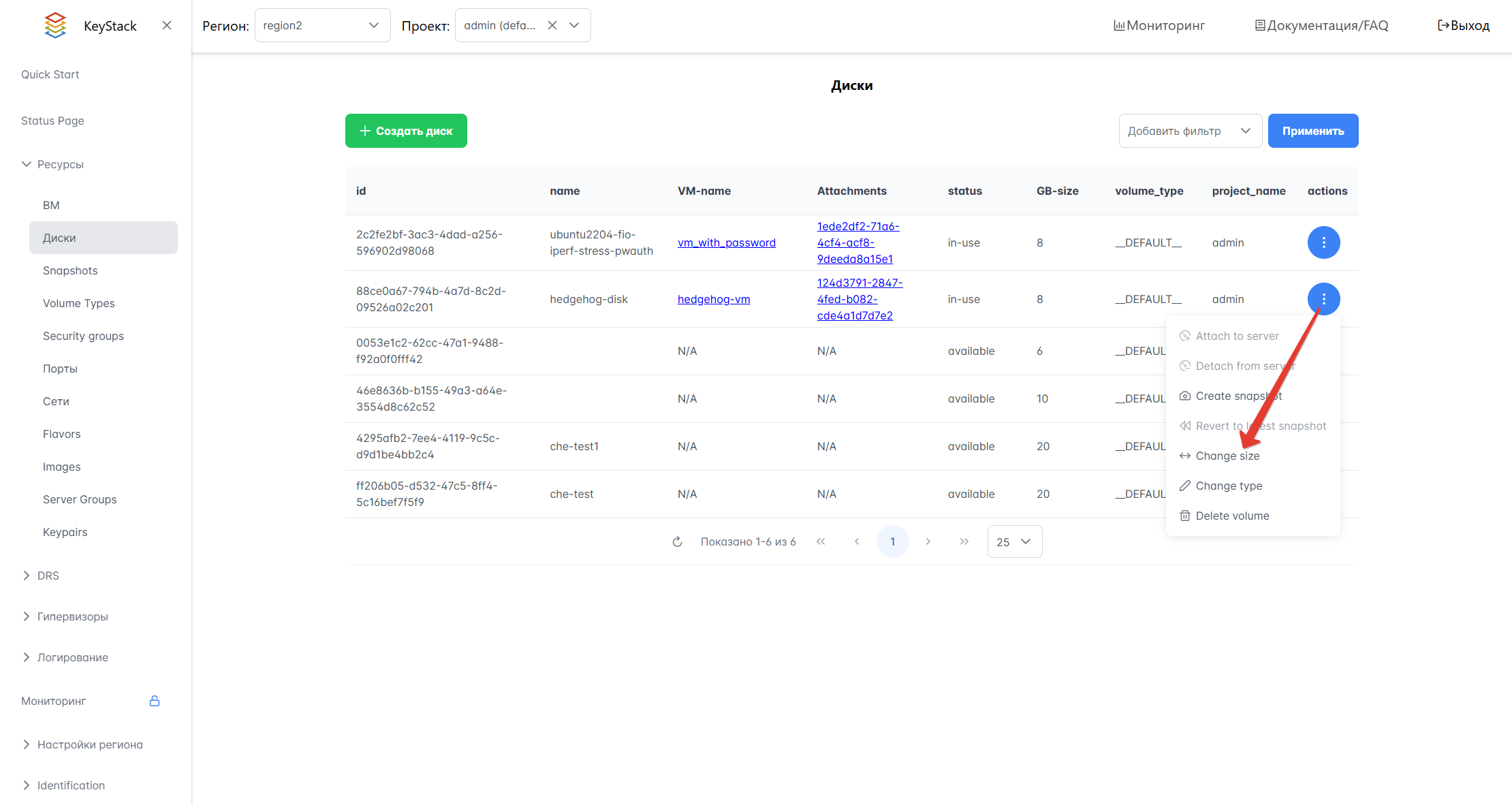

Изменение размера диска ВМ на Портале администратора¶

В KOC изменение размера ВМ выполняется командой server resize. Формат команды:

# koc server resize --flavor <flavor> <server>

Параметры команды:

[--flavor <flavor> | --confirm | --revert] — новый шаблон ВМ / подтверждение завершения операции изменения размера ВМ / восстановление состояния ВМ до изменения;

[--wait] — дождаться окончания операции;

<server> — изменяемая ВМ (имя или ID).

Пересоздание ВМ¶

Для пересоздания ВМ на Портале администратора выполните следующие действия:

Перейдите в раздел Ресурсы > Виртуальные машины.
В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, и выберите Восстановление ВМ > Пересоздать ВМ.

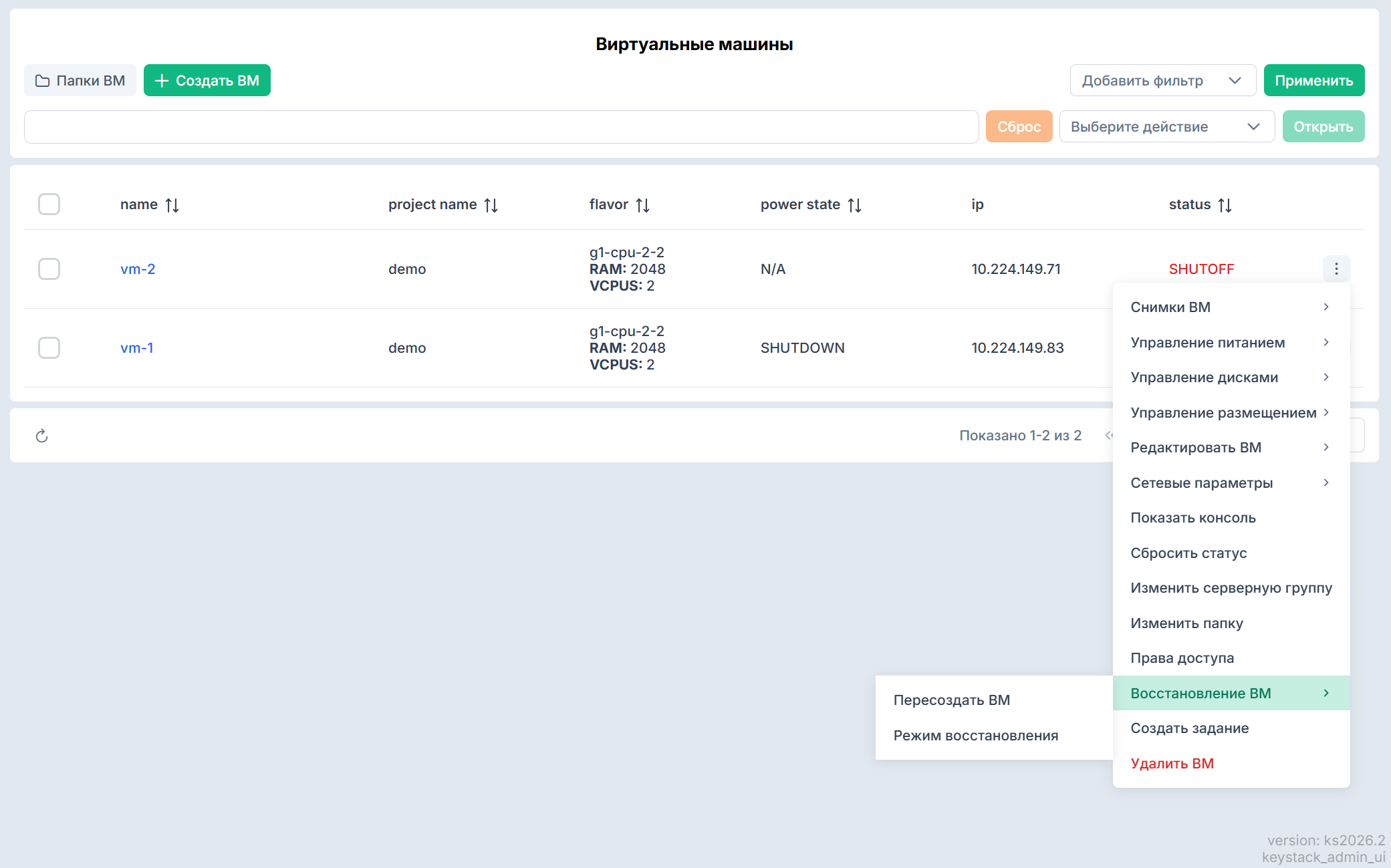

Действие «Пересоздать ВМ»¶
В открывшемся окне проверьте значение поля Имя ВМ и выберите образ в обязательном поле Образ.

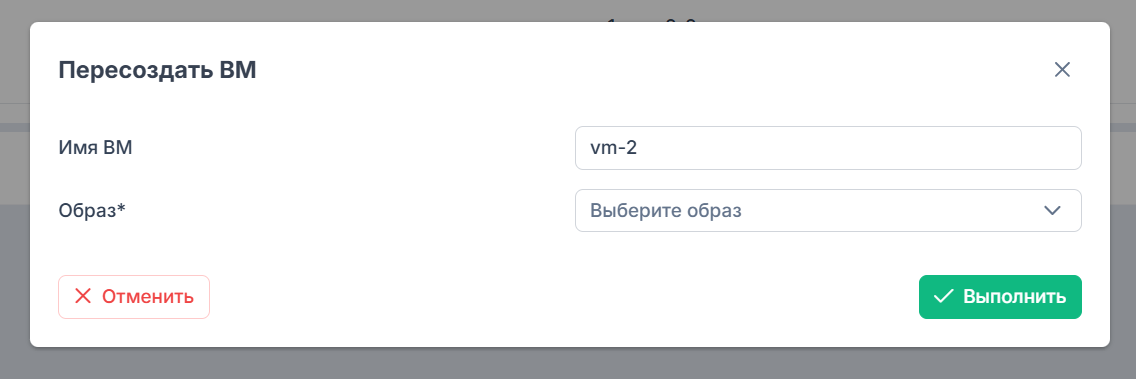

Форма пересоздания ВМ¶
Нажмите кнопку Выполнить.

Работа с зонами доступности ВМ¶

В KeyStack зоны доступности (Availability Zone, AZ) применяются для логической изоляции гипервизоров и обеспечения отказоустойчивости. Подробнее об управлении зонами доступности агрегатов см. в разделе Управление зонами доступности агрегатов.

В результате ручной миграции зона доступности виртуальной машины может отличаться от зоны доступности гипервизора, на котором она находится.

Чтобы сменить зону доступности ВМ на Портале администратора, выполните следующие действия:

На вкладке Ресурсы > Виртуальные машины выберите любую из виртуальных машин, расположенных не в своей зоне доступности.
В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, выберите Управление размещением, а затем действие смены зоны доступности.

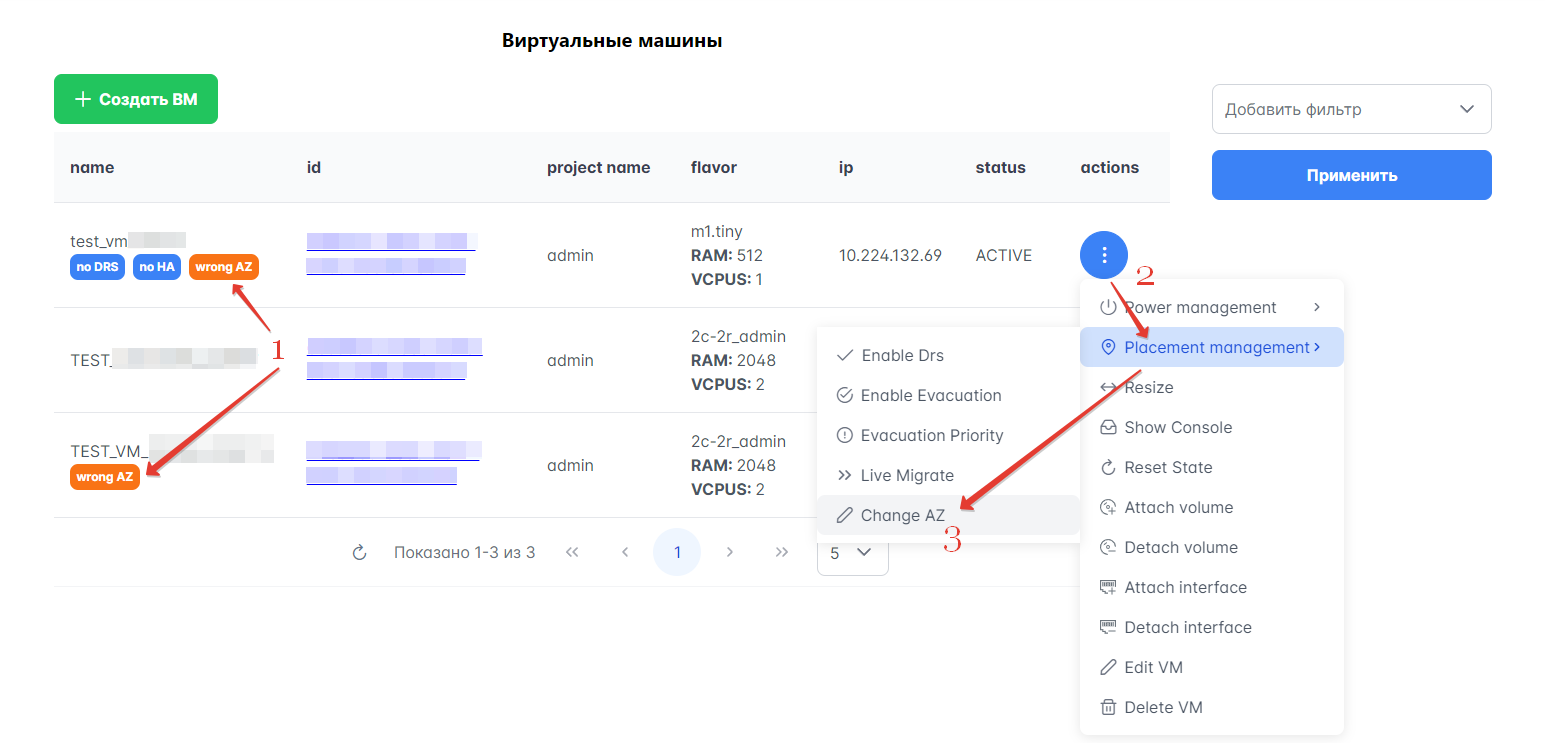

Смена зоны доступности ВМ¶
В открывшемся окне выберите зону доступности в выпадающем списке и нажмите Применить.

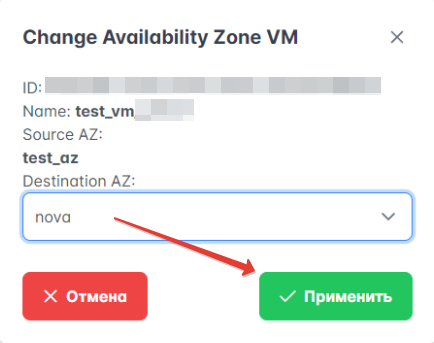

Выбор зоны доступности ВМ¶

Работа с группами серверов ВМ¶

В KeyStack группы серверов ВМ (сервер-группы, server groups) применяются для размещения нескольких ВМ на одном узле или для разнесения нескольких ВМ по разным узлам.

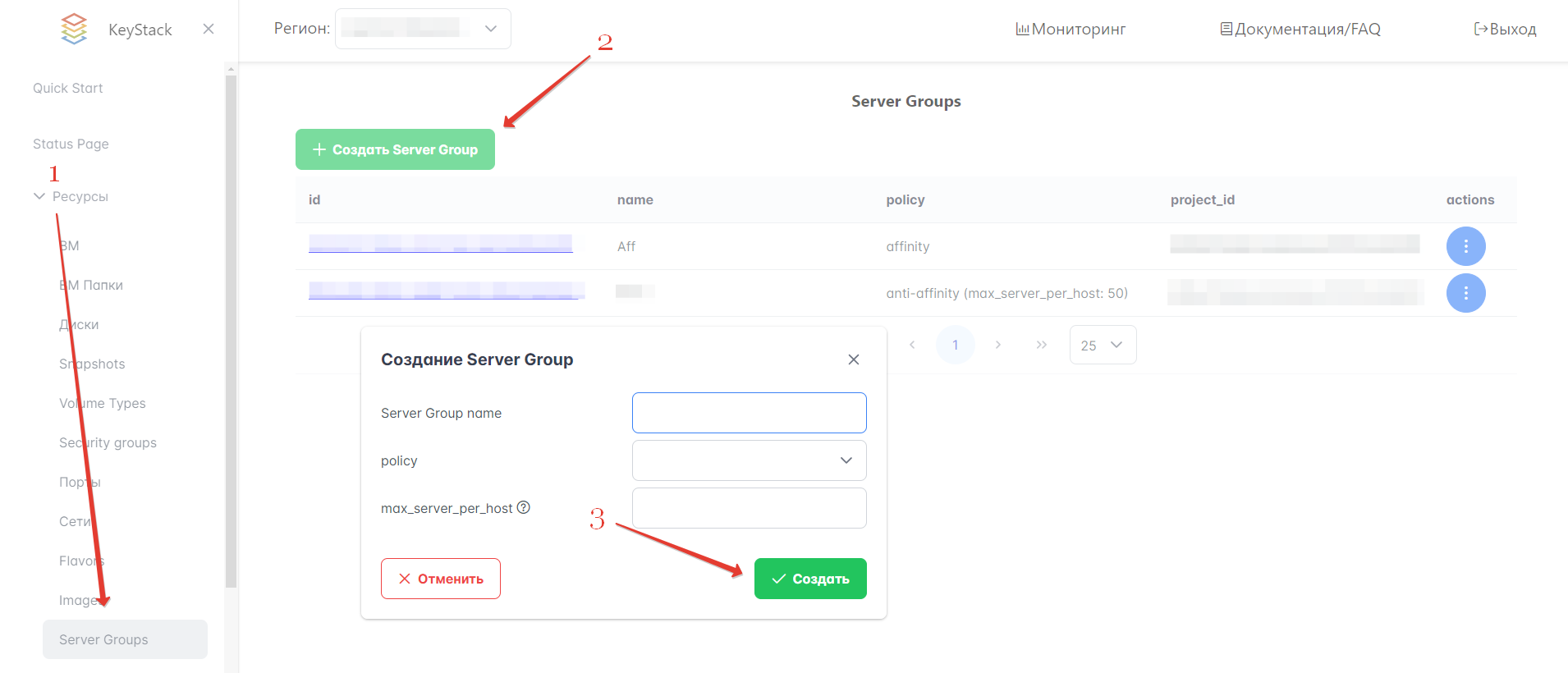

Для создания группы серверов ВМ в Портале администратора выполните следующие действия:

В левом меню портала перейдите в раздел Ресурсы > Серверные группы.
Нажмите кнопку Создать серверную группу.
Заполните поля. Обязательно нужно указать имя группы и политику расположения. При выборе anti-affinity policy укажите максимально возможное количество ВМ на узел. Когда все поля будут заполнены, нажмите кнопку Создать.

Для просмотра всех данных о группе серверов нажмите ID группы на странице списка групп.

Для удаления группы серверов ВМ найдите в списке нужную группу, откройте меню действий, нажав кнопку ⋮, и выберите пункт Удалить.

Для добавления ВМ в группу серверов или удаления из неё выполните следующие действия:

На вкладке Ресурсы > Виртуальные машины найдите виртуальную машину, которую нужно добавить в группу серверов или удалить из неё. В строке этой ВМ откройте меню действий, нажав кнопку ⋮, и выберите Изменить серверную группу.

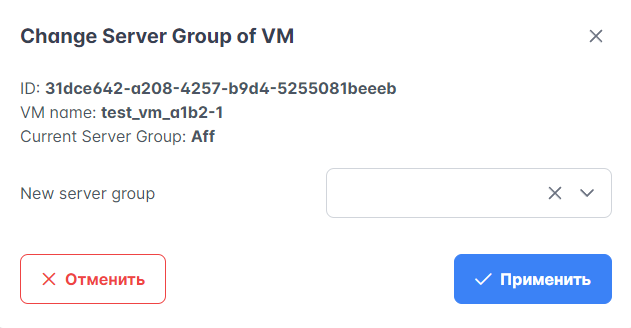

В открывшемся окне заполните поле Новая серверная группа. Чтобы добавить ВМ в группу, выберите эту группу из выпадающего списка. Чтобы удалить ВМ из группы, нажмите значок X и оставьте поле пустым. ID текущей группы для ВМ отображается в поле server_groups на странице информации о ВМ.
Нажмите кнопку Применить.

Добавление ВМ в группу серверов возможно на этапе создания ВМ, для этого при заполнении параметров на вкладке New VM params укажите необходимую группу в параметре Серверная группа. Подробнее см. в разделе Создание ВМ.

Управление тегами и метаданными ВМ¶

Текущие теги и метаданные ВМ отображаются на вкладках Тэги и Метаданные страницы сведений о ВМ (см. раздел Мониторинг состояния виртуальных машин).

Управление тегами¶

Для добавления или удаления тегов ВМ на Портале администратора выполните следующие действия:

В левом меню перейдите в раздел Ресурсы > Виртуальные машины.
В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, и выберите Редактировать ВМ > Управление тегами.

Пункт меню действий «Редактировать ВМ > Управление тегами»¶
В открывшемся окне Обновить теги виртуальной машины отредактируйте список тегов ВМ:
- чтобы добавить тег, нажмите кнопку + и введите значение тега в появившемся поле;
- чтобы изменить тег, отредактируйте значение в соответствующем поле;
- чтобы удалить тег, нажмите значок X рядом с соответствующим тегом.
Примечание

Теги ВМ также используются для управления доступом: операторские роли представлены тегами с префиксом role_. Чтобы предоставить доступ к ВМ нескольким группам пользователей, добавьте отдельный тег доступа с префиксом role_ для каждой дополнительной группы, сохранив существующие теги доступа.

Форма управления тегами ВМ¶
Нажмите кнопку Изменить.

Управление метаданными¶

Для добавления, изменения или удаления метаданных ВМ на Портале администратора выполните следующие действия:

В левом меню перейдите в раздел Ресурсы > Виртуальные машины.
В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, и выберите Редактировать ВМ > Изменить метаданные.

Пункт меню действий «Редактировать ВМ > Изменить метаданные»¶
В открывшемся окне Обновление метаданных сервера отредактируйте пары Ключ / Значение:
- чтобы добавить новую пару, нажмите кнопку + и заполните поля Ключ и Значение;
- чтобы изменить значение существующего ключа, отредактируйте поле Значение в соответствующей строке;
- чтобы удалить пару, нажмите значок X в соответствующей строке.
Форма обновления метаданных ВМ¶
Нажмите кнопку Сохранить.

Все изменения тегов и метаданных, выполненные на Портале администратора, отражаются при выполнении команды openstack server show <id>.

Удаление ВМ¶

Удаление ВМ осуществляется на Портале администратора или в KOC, а при использовании Ubuntu — также на портале самообслуживания Horizon.

Для удаления ВМ на Портале администратора выполните следующие действия:

Выберите Ресурсы > Виртуальные машины в левом меню интерфейса.

В строке нужной ВМ откройте меню действий, нажав кнопку ⋮, и выберите Удалить ВМ.

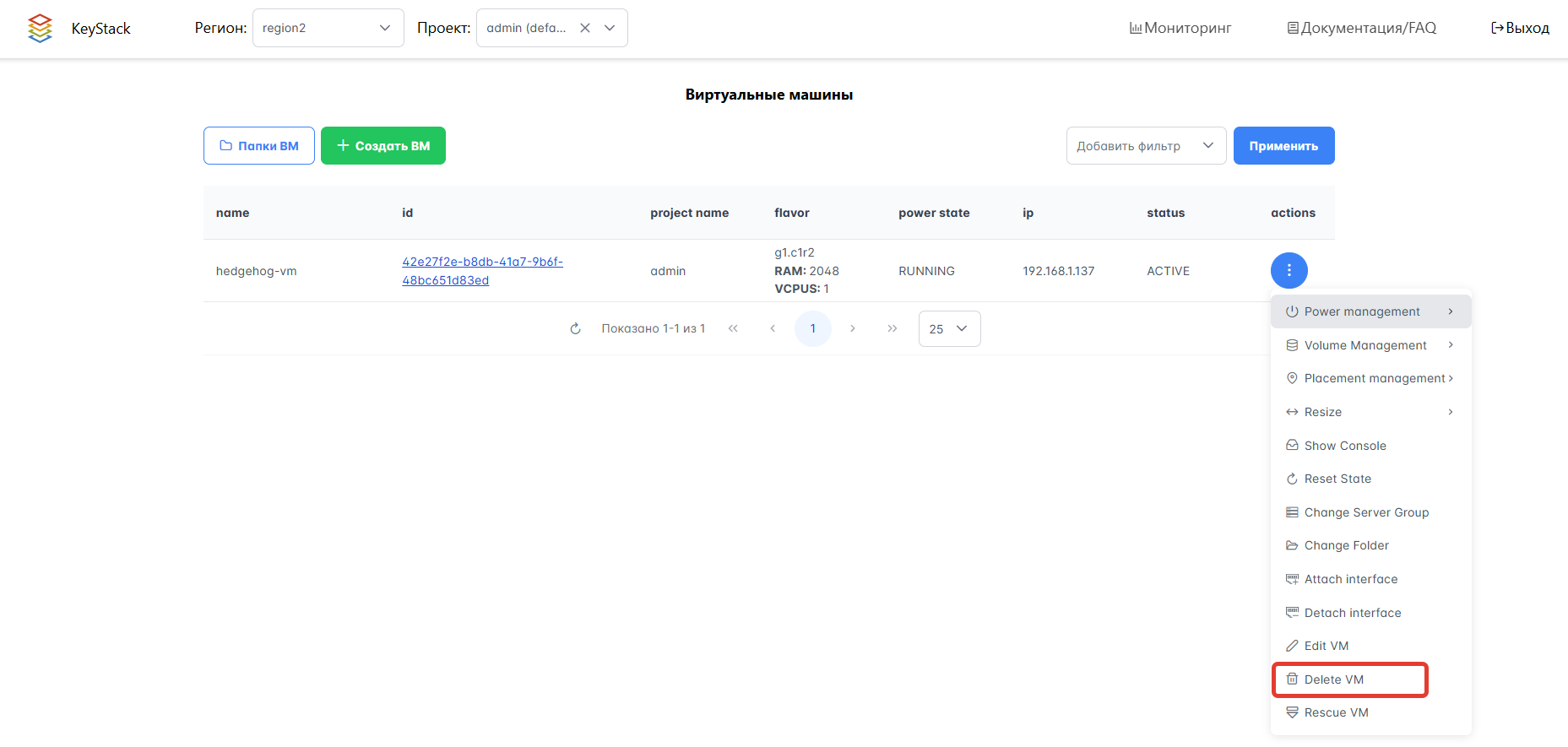

Удаление ВМ на Портале администратора¶

Удаление ВМ в KOC выполняется командой server delete. Формат команды:

# koc server delete <server> [<server> ...]

Параметры команды:

<server> [<server> …] — ВМ (список ВМ) для удаления (имя ВМ или ID).
