Диски¶
Диск (том) — логическая единица блочного хранения данных, которой управляет сервис Cinder. Диск можно использовать для загрузки операционной системы виртуальной машины (ВМ) или подключить к ВМ как дополнительное устройство для хранения данных. Каждый диск принадлежит проекту и имеет размер и тип. Тип определяет требования к хранилищу и свойства диска (см. Типы дисков).
Диски можно создавать пустыми или из снимков, подключать к ВМ и отключать от них. Снимок сохраняет состояние диска на определённый момент времени и позволяет создать новый диск или вернуть исходный диск к сохранённому состоянию. Размер диска можно увеличить, а его тип — изменить при выполнении условий соответствующей операции.
Просмотр списка дисков¶
В разделе Портала администратора можно просматривать диски проекта и выполнять действия над ними.

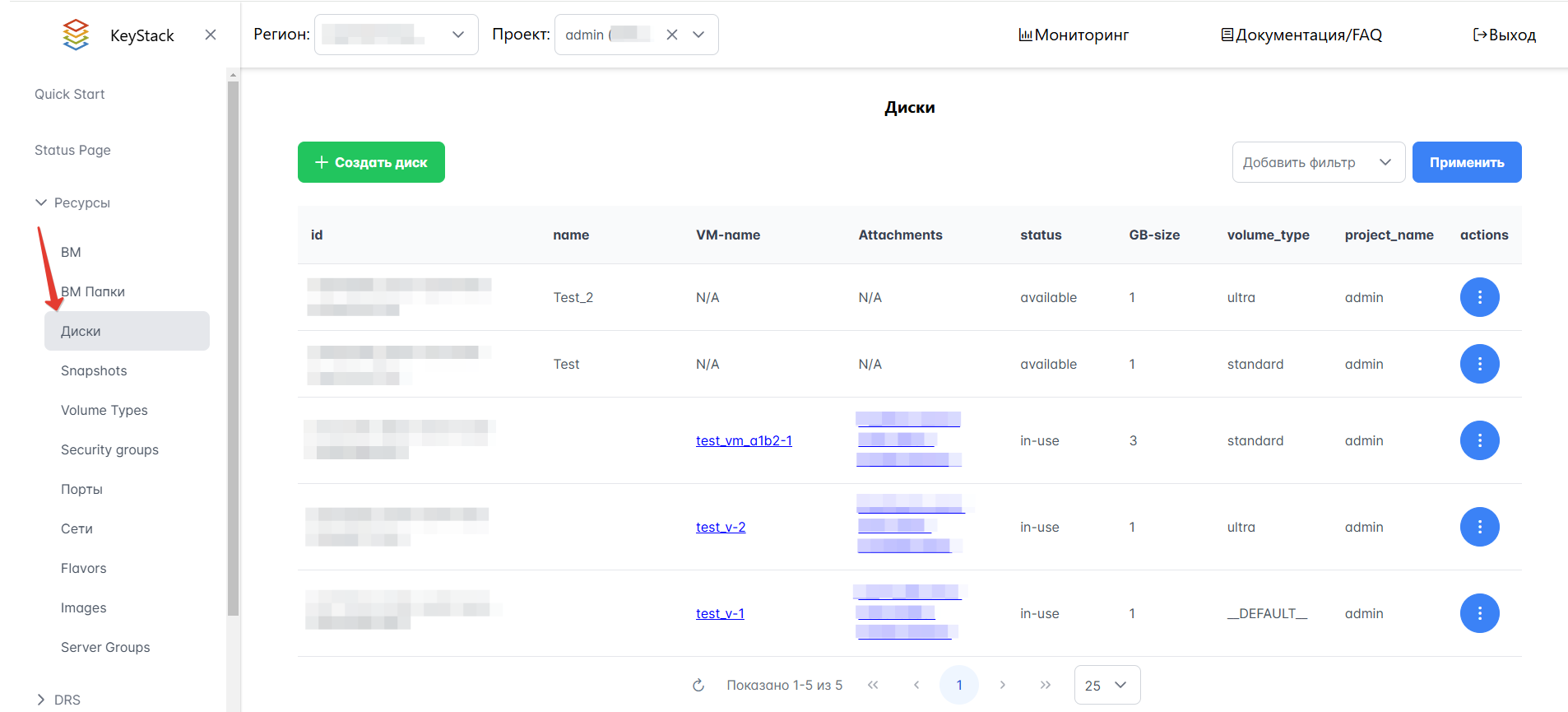

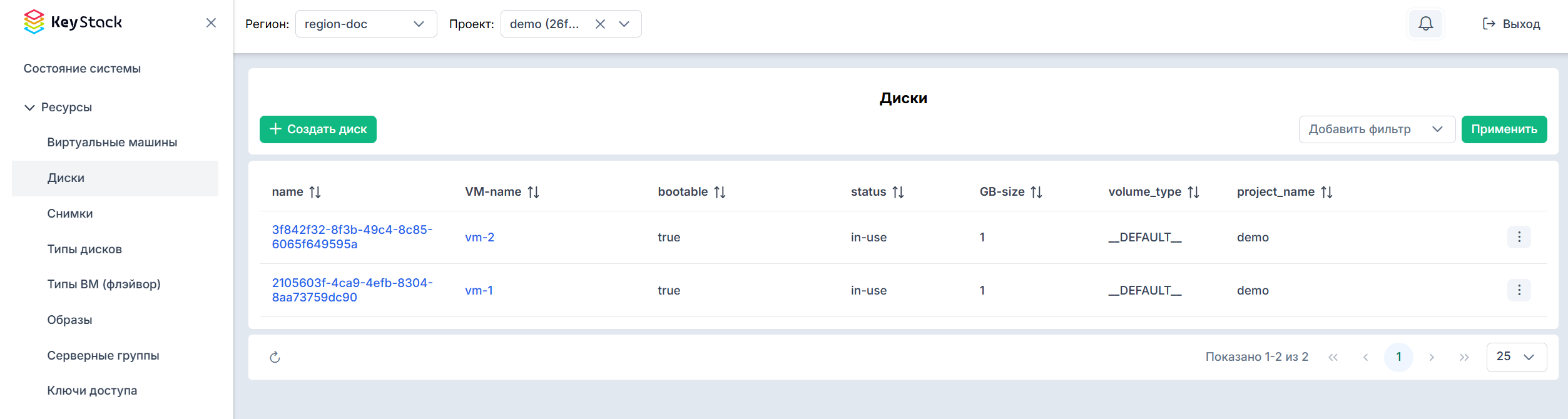

Список дисков¶
Таблица отображает созданные диски и содержит следующие столбцы:
name — имя диска. Если имя не задано, отображается идентификатор диска. Чтобы открыть страницу с подробной информацией о диске, нажмите на его имя или идентификатор.
VM-name — имя виртуальной машины (ВМ), к которой прикреплён диск. Имя отображается как ссылка.
bootable — признак возможности использования диска для загрузки ВМ: «true» — диск отмечен в Cinder как загрузочный, «false» — этот признак не установлен. Установка признака не подготавливает операционную систему на диске и не означает, что какая-либо ВМ уже загружается с него.
status — текущий статус диска, например: «available» (доступен), «in-use» (используется), «retyping» (выполняется смена типа), «error» (ошибка).
GB-size — размер диска в гигабайтах (ГБ).
volume_type — тип диска (см. Типы дисков).
project_name — имя проекта, которому принадлежит диск.
На странице с подробной информацией отображаются параметры диска и сведения о его подключениях к ВМ.
Подробная информация о диске¶
Действия над дисками¶
Над таблицей расположена кнопка Создать диск. При нажатии на неё открывается форма создания пустого диска или диска из снимка (см. Создание диска).
В строке каждого диска нажмите кнопку ⋮, чтобы открыть меню действий:
Прикрепить к ВМ — для диска, не прикреплённого к ВМ, открывает форму подключения к виртуальной машине (см. Прикрепление диска к ВМ).
Открепить от ВМ — для прикреплённого диска выполняет отключение от виртуальной машины.
Создать снимок диска — сохранение состояния диска для последующего создания нового диска или отката (см. Создание снимка диска).
Откат к последнему снимку — возврат диска к состоянию последнего снимка. Изменения данных на диске, сделанные после создания этого снимка, теряются.
Изменить размер диска — увеличение размера диска. Новый размер должен быть больше текущего значения. В открывшемся окне укажите размер диска в ГБ и нажмите Сохранить.
Изменить тип диска — при наличии разрешения на смену типа в выбранном регионе открывает форму изменения типа диска (см. Изменение типа диска).
Удалить диск — удаление диска. Чтобы удалить вместе с диском все снимки, выберите опцию Удалить все зависимые снимки вместе с данным томом. Подтвердите действие, нажав Удалить.

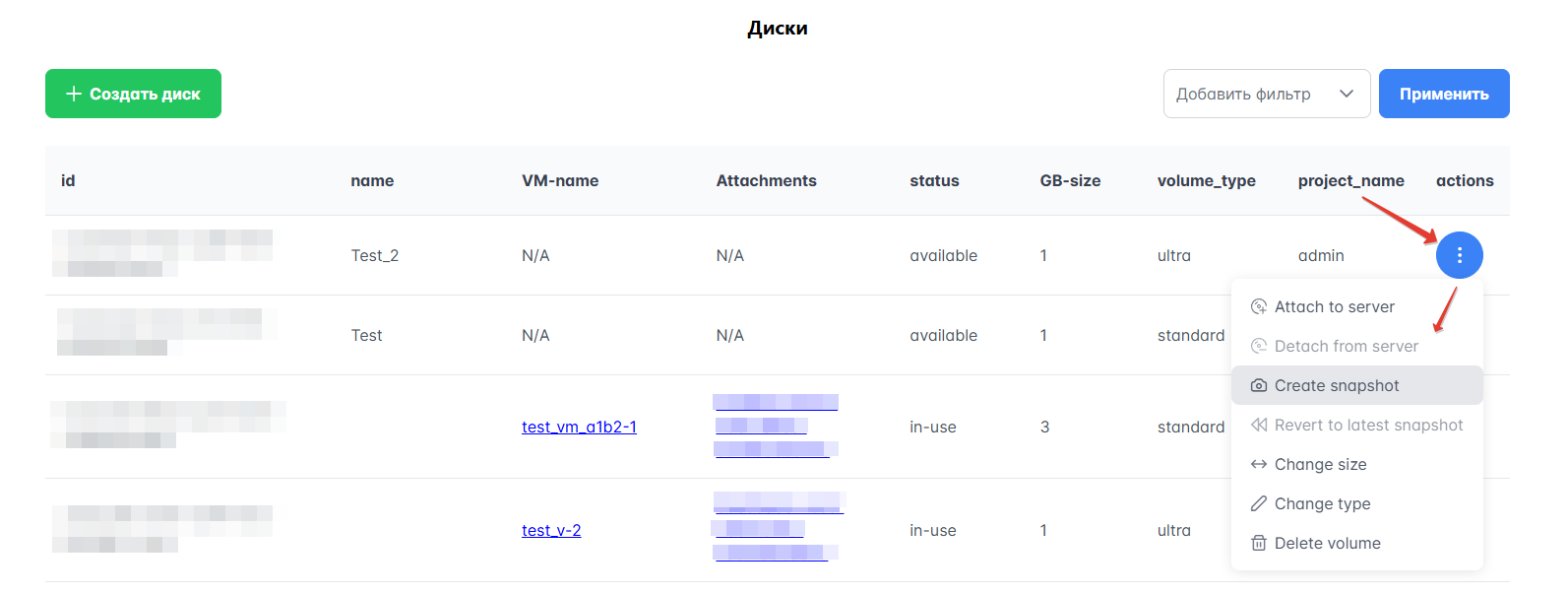

Меню действий над диском¶
Изменение типа диска¶
Для изменения типа диска требуются права на смену типа диска и просмотр типов в выбранном регионе. Действие Изменить тип диска отображается при наличии права на смену типа. Описание типов дисков приведено в разделе Типы дисков.
Если пункт недоступен или нужный тип не отображается, проверьте выбранный регион, права доступа своей учётной записи и доступность нужного типа диска.
Перед запуском операции проверьте следующие условия:
Диск находится в статусе «available» или «in-use», не участвует в активной миграции и не входит в группу дисков.
Хранилище поддерживает параметры целевого типа, текущий размер диска соответствует ограничениям этого типа, а квоты проекта позволяют выполнить операцию.
Для подключённого диска драйвер хранения поддерживает требуемую смену типа. Cinder запрещает изменять возможность одновременного подключения диска к нескольким ВМ (multiattach) и параметры качества обслуживания (QoS) на стороне ВМ для диска в статусе «in-use».
Если смена типа требует переноса диска в другое хранилище средствами Cinder, у диска не должно быть снимков, а репликация должна быть отключена.
Для изменения типа диска выполните следующие действия:
В разделе откройте меню действий нужного диска и нажмите Изменить тип диска.
В окне Сменить тип диска заполните поля:
Тип — выберите другой доступный тип. По умолчанию в форме выбран текущий тип. Если оставить его, Cinder отклонит запрос.
Migrate the volume when it is re-typed — выберите политику миграции:
«Never» — запретить миграцию средствами Cinder. Это значение выбрано по умолчанию. Если применить новый тип без такой миграции невозможно, операция завершится ошибкой.
«On demand» — разрешить миграцию средствами Cinder, если она потребуется для смены типа. Если новый тип можно применить на текущем хранилище без миграции, перенос не запускается.
Нажмите Применить. После отправки запроса дождитесь завершения смены типа диска.
Чтобы отслеживать выполнение операции, обновляйте таблицу кнопкой Обновить данные. Промежуточный статус «retyping» означает, что выполняется смена типа. Дождитесь, пока в столбце volume_type появится выбранный тип, а диск вернётся в исходный статус «available» или «in-use».
Для подключённого диска проверьте подключение и доступность данных:
В разделе найдите нужный диск. Убедитесь, что в столбце status указано «in-use», а в столбце VM-name — та же ВМ, к которой диск был подключён до смены типа. При необходимости нажмите на имя или идентификатор диска, чтобы проверить сведения о подключении на странице диска.
Перейдите в раздел .
В строке этой ВМ откройте меню действий кнопкой ⋮ и выберите Показать консоль.
Войдите в гостевую ОС и проверьте, что диск и его разделы видны системе:
$ lsblk -o NAME,SERIAL,SIZE,TYPE,FSTYPE,MOUNTPOINT
Найдите нужный диск и его точку монтирования. Для диска с файловой системой проверьте, что она смонтирована в ожидаемый каталог:
$ findmnt --mountpoint <точка монтирования>
Убедитесь, что в столбце
SOURCEуказано ожидаемое устройство или его раздел. Затем прочитайте известный файл с этого диска:$ cat <путь к файлу на диске> > /dev/null $ echo $? 0
Код возврата
0означает, что файл удалось прочитать без ошибок. Если диск используется приложением напрямую, проверьте доступность данных средствами этого приложения.
Если запрос отклонён, диск перешёл в статус «error», тип не изменился после завершения операции или операция долго не завершается, выполните диагностику ошибки.
Диагностика ошибок смены типа диска¶
Для определения причины ошибки выполните следующие действия:
Запишите идентификатор диска, регион, проект, время запроса, исходный и целевой типы, выбранную политику миграции и сообщение об ошибке.
Настройте подключение KOC к выбранному региону (см. Настройка и использование KOC CLI) и проверьте состояние диска. Формат команды:
$ ./koc volume show <идентификатор диска>
Проверьте поля
status,type,attachments,os-vol-host-attr:hostиmigration_status(либоos-vol-mig-status-attr:migstat). Значениеos-vol-host-attr:hostуказывает размещение диска и может включать узел, хранилище и пул в форматеузел@хранилище#пул. Для просмотра сведений о размещении и миграции могут требоваться административные права. Возвращение статуса «available» или «in-use» само по себе не подтверждает смену типа: сопоставьте значениеtypeс целевым типом.На Портале администратора откройте . Выберите период, включающий время запроса, и найдите записи по идентификатору диска. Если в записи есть идентификатор запроса
req-..., используйте его для поиска связанных записей других сервисов. Порядок доступа к журналам описан в разделе Журналы и аудит региона.Определите этап сбоя по журналам сервисов:
cinder-api— приём запроса, проверка прав и параметров. Файлы:/var/log/kolla/cinder/cinder-api.logи/var/log/kolla/cinder/cinder-api-access.log.cinder-scheduler— выбор хранилища для целевого типа. Файл:/var/log/kolla/cinder/cinder-scheduler.log.cinder-volume— работа драйвера хранения, изменение типа и перенос данных. Файл:/var/log/kolla/cinder/cinder-volume.log. При переносе между хранилищами проверьте записи на исходном и целевом узлах.
Если используете файлы журналов, определите тип узла для каждого сервиса по разделу Файлы журналов компонентов платформы и подключитесь к узлу, на котором работает сервис.
Если диск подключён к ВМ и ошибка возникла при переносе данных средствами Nova, дополнительно проверьте
/var/log/kolla/nova/nova-compute.logна Compute-узле, на котором работает ВМ. Это общий журнал сервисаnova-computeна узле. Ищите записи по UUID ВМ, идентификатору запроса и времени ошибки.
После просмотра журналов устраните причину ошибки:
Отказ в доступе или недоступный тип — проверьте права учётной записи и доступ проекта к целевому типу. Исправьте права или выберите доступный тип.
Превышение квоты — проверьте квоты проекта, включая квоты целевого типа. Увеличьте соответствующую квоту или освободите неиспользуемые ресурсы проекта.
Нет подходящего хранилища — сопоставьте дополнительные параметры целевого типа, включая
volume_backend_name, с настройками хранилищ. Проверьте свободную ёмкость и состояние сервисовcinder-volume. Восстановите доступность подходящего хранилища, исправьте несоответствие параметров или выберите другой тип.Недопустимое состояние или несовместимые параметры диска — выполните условие, указанное в сообщении ошибки: дождитесь окончания текущей операции или выберите тип с совместимыми параметрами multiattach и QoS. Для изменения параметров, требующего отключения диска от ВМ, запланируйте отдельную операцию с остановкой использующих диск приложений.
Требуется миграция, но выбрана политика «Never» — если перенос допустим, выберите «On demand» и проверьте, что целевое хранилище доступно и миграция поддерживается драйвером. При необходимости сохранить диск на текущем хранилище выберите совместимый тип.
Ошибка драйвера, подключения к хранилищу или переноса данных — по сообщению в
cinder-volumeопределите затронутое хранилище. Проверьте его доступность, свободное место и соединение с узлами региона. Устраните указанную неисправность; для ошибок конкретного драйвера используйте документацию соответствующей системы хранения.
Если операция остаётся в промежуточном состоянии, проверьте по журналам Cinder и Nova, продолжается ли перенос данных. Не сбрасывайте статус диска для повторного запуска: изменение записи о статусе в базе Cinder не завершает перенос и не восстанавливает данные.
После устранения причины повторно проверьте тип диска, состояние миграции, подключения и доступность данных. Повторяйте смену типа, только если предыдущая операция завершилась, диск находится в статусе «available» или «in-use», а целевой тип ещё не применён.
Дополнительные рекомендации приведены в документации OpenStack: диагностика Cinder и миграция дисков.
Прикрепление диска к ВМ¶
Если диск не прикреплён к ВМ, подключите его к виртуальной машине:
В меню действий диска выберите Прикрепить к ВМ.
В открывшейся форме заполните поле:
Виртуальная машина — ВМ, к которой требуется подключить диск.
Чтобы при удалении ВМ был удалён и этот диск, включите опцию Delete on termination.
Нажмите Прикрепить.

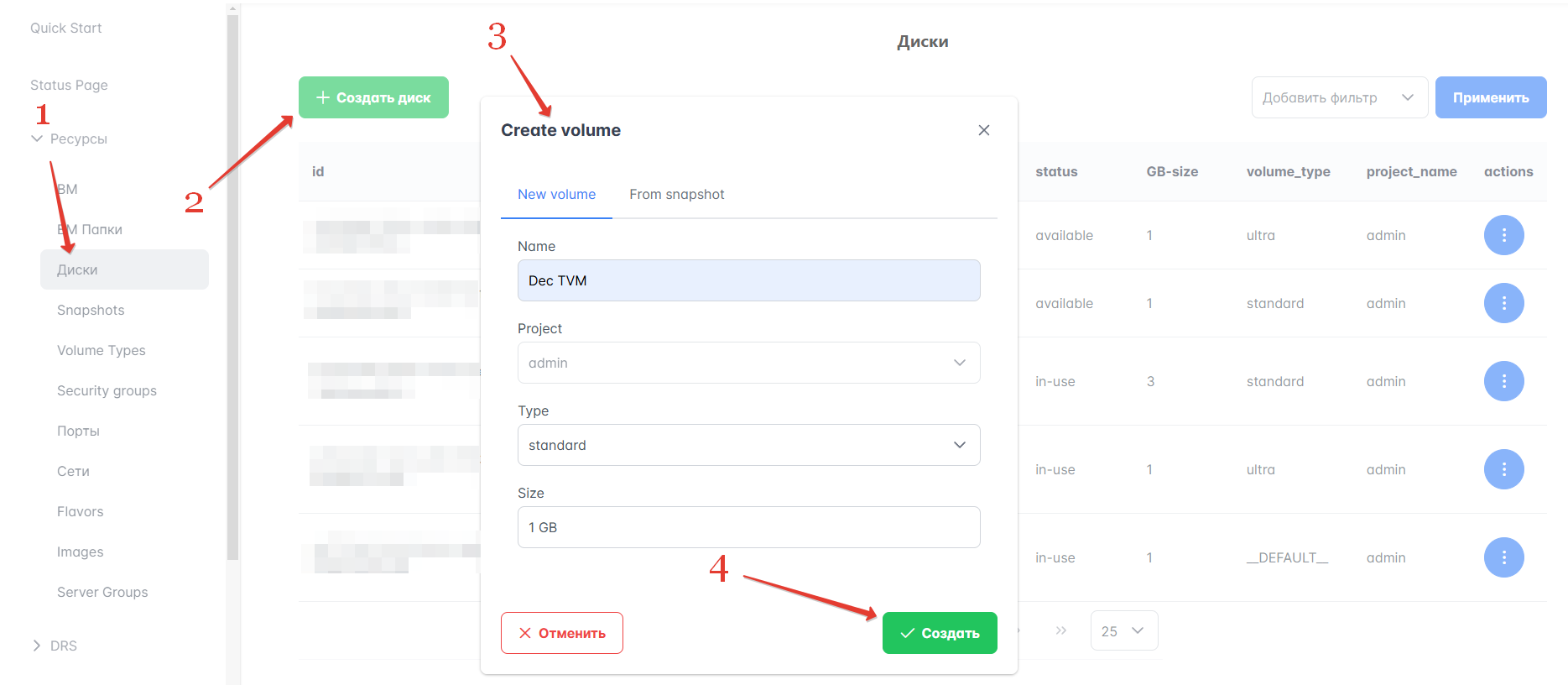

Создание диска¶
Для создания диска на Портале администратора выполните следующие действия:
В левом меню перейдите в раздел .
Нажмите кнопку Создать диск.

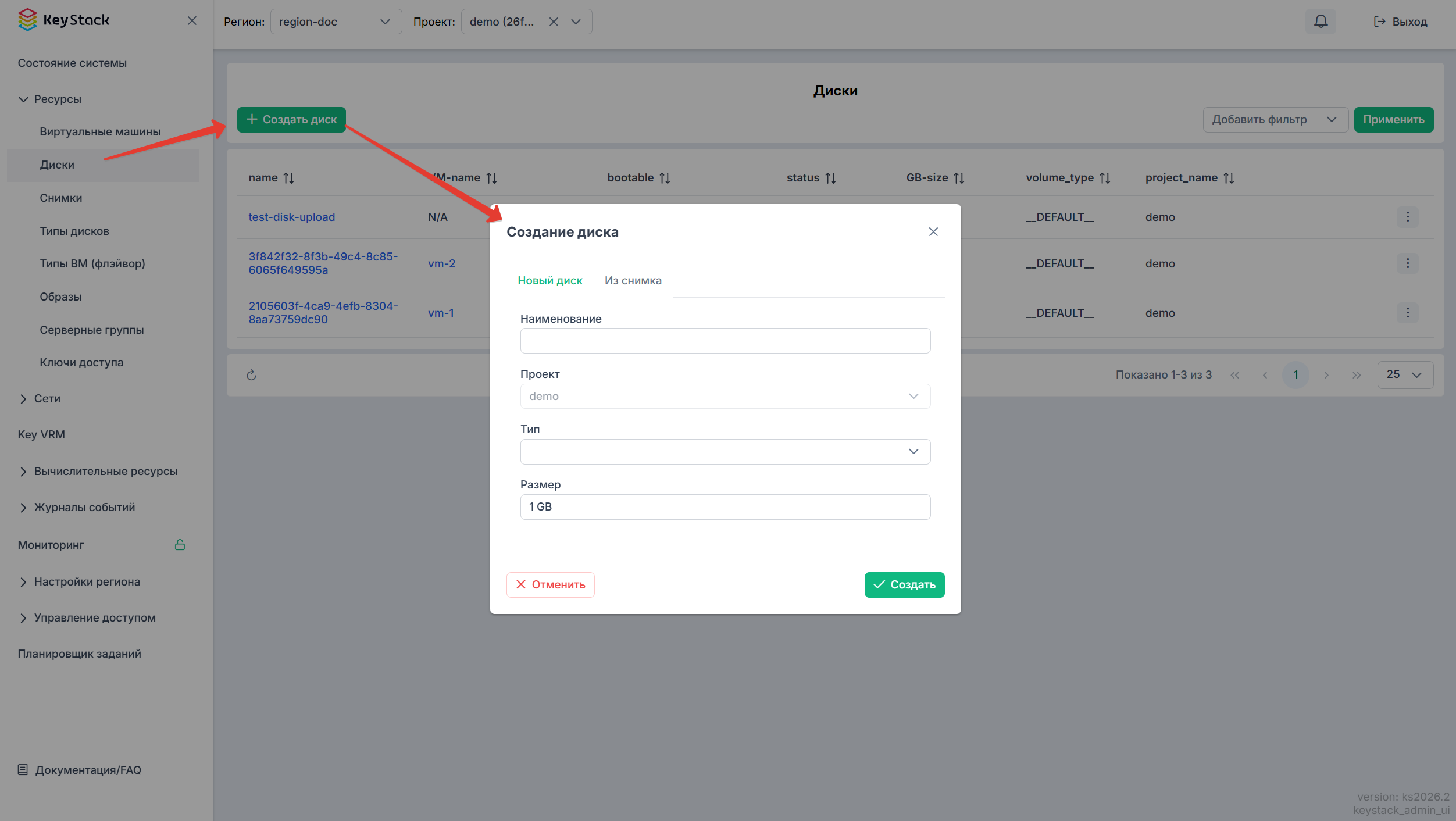

Форма создания диска¶
Выберите способ создания диска:
Чтобы создать пустой диск, на вкладке Новый диск укажите параметры:
Наименование — имя создаваемого диска.
Проект — проект, которому будет принадлежать диск.
Тип — тип диска.
Размер — размер диска в ГБ.
Чтобы создать диск из снимка, перейдите на вкладку Из снимка и выберите снимок.

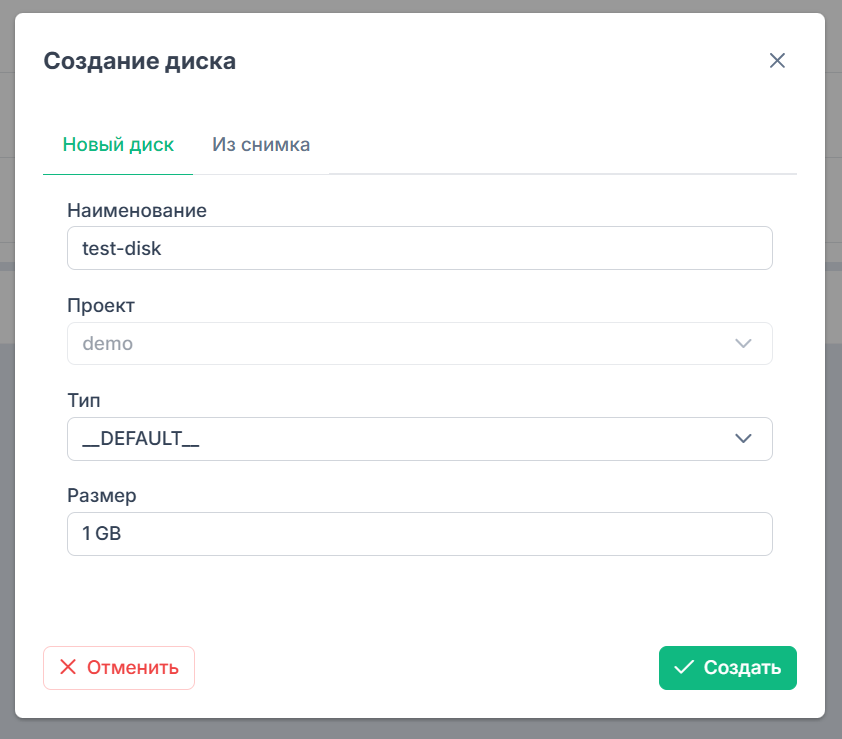

Параметры создаваемого диска¶
Нажмите кнопку Создать.
Создание снимка диска¶
Снимок диска фиксирует его состояние в определённый момент времени и может использоваться для создания нового диска (см. Создание диска).
Для создания снимка диска на Портале администратора выполните следующие действия:
В левом меню перейдите в раздел .
В строке нужного диска откройте меню действий, нажав кнопку ⋮, и выберите Создать снимок диска.
Пункт меню действий «Создать снимок диска»¶
В открывшемся окне заполните поля:
Name — имя снимка (обязательное поле).
Description — описание снимка.
Extra specs — дополнительные метаданные снимка в виде пар Key / Value.
Форма создания снимка диска¶
Нажмите кнопку Создать.
Созданные снимки дисков можно найти в разделе .
