Примеры использования DRS с иллюстрациями

Пример для алгоритма help_overloaded_hypervisors

Заданные параметры конфигурации:

• METRIC_WEIGHT_CPU = 0.5

• METRIC_WEIGHT_MEM = 0.5

• METRIC_RESOLUTION = 5

• MOVE_SYN_THRESHOLD = 80

• MOVE_SYN_DIFF_AFTER = 10

Метрики гипервизоров (числа показывают процентное использование ресурсов определённого типа гипервизора):

Hypervisor	RAM	CPU
HV1	100	60
HV2	100	80
HV3	70	30
HV4	30	50

Вычисленная отсортированная синтетическая нагрузка гипервизоров:

Hypervisor	Score
HV2	90
HV1	80
HV3	50
HV4	40

Нагрузка на гипервизорах 1 и 2 не меньше заданного порога, и гипервизоры считаются перегруженными. После проведения оптимизации нагрузка на гипервизорах:

Hypervisor	Score
HV1	70
HV2	70
HV3	60
HV4	60

Пример для алгоритма equal_hypervisors_load

Заданные параметры конфигурации:

• cpu_weight = 1.0

• ram_weight = 0.0

• network_weight = 0.0

• metrics_time_duration_in_minutes = 5

• allowed_load_above_average = 0

Метрики гипервизоров (числа показывают процентное использование ресурсов определённого типа гипервизора):

Hypervisor	CPU
HV1	100
HV2	60
HV3	80
HV4	50

Изначальная нагрузка на гипервизорах:

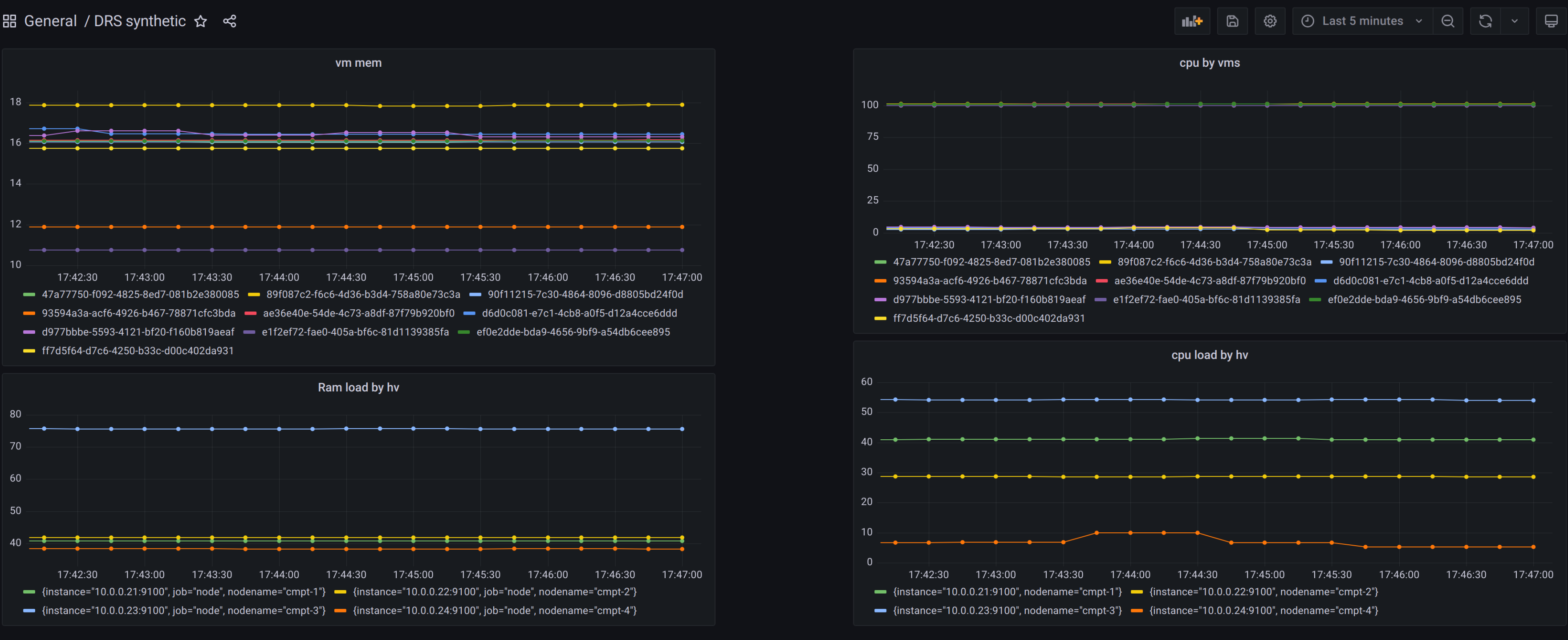

Изначальная нагрузка на стенде

Вычисленная отсортированная синтетическая нагрузка гипервизоров:

Hypervisor	Score
HV1	100
HV3	80
HV2	60
HV4	40

Средняя нагрузка составляет 70 ((100 + 80 + 60 + 40) / 4). Гипервизор нуждается в разгрузке, если его нагрузка не меньше суммы средней нагрузки и allowed_load_above_average. В данном случае порог составляет 70 (70 + 0). Гипервизоры 1 и 2 будут разгружаться.

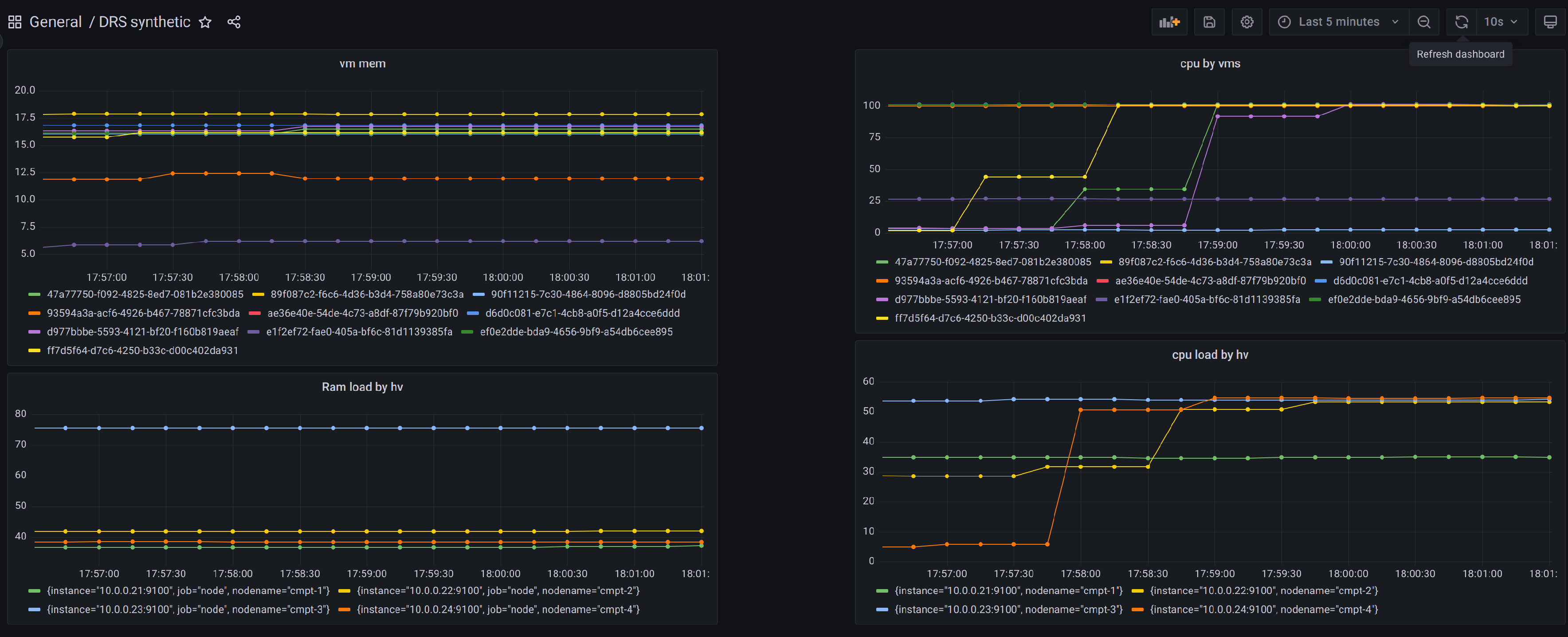

Изменение параметров нагрузки гипервизоров

После проведения оптимизации нагрузка на гипервизорах:

Hypervisor	Score
HV1	70
HV2	70
HV3	70
HV4	70

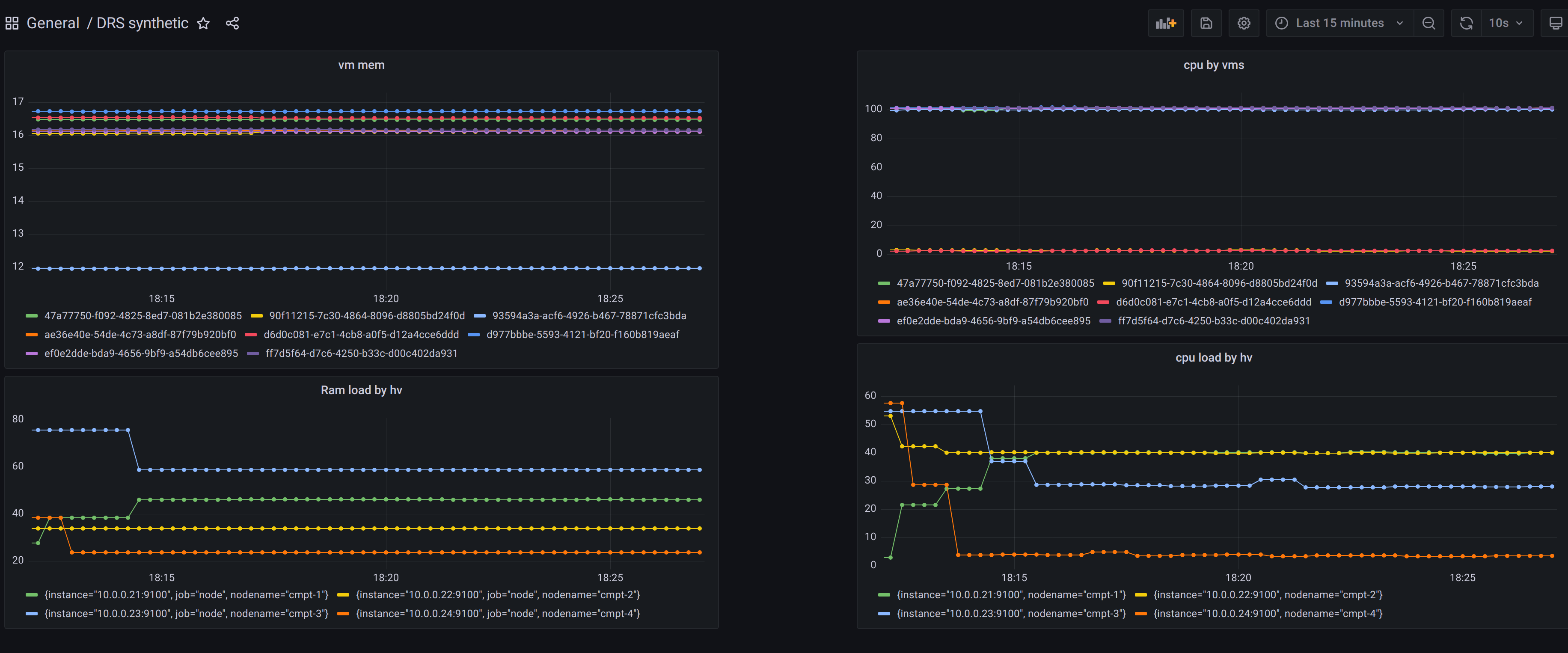

Результат балансировки гипервизоров

Пример для алгоритма balance_network

Заданные параметры конфигурации:

• metric_time_duration_in_minutes = 5

• cpu_weight = 0

• ram_weight = 0

• network_weight = 1

• ratio_between_max_and_min_loaded_hypervisors = 2.0

Сетевая нагрузка гипервизоров (числа показывают процентное использование сетевых ресурсов гипервизора):

Hypervisor	Score
HV2	90
HV1	80
HV3	50
HV4	40

Алгоритм за одну итерацию берёт только максимально нагруженный (HV2) и минимально нагруженный (HV4) гипервизоры и создаёт только одну рекомендацию по миграции ВМ. Для определения необходимости балансировки используется формула: HV2 / HV4 = actual_ratio. Если ratio_between_max_and_min_loaded_hypervisors меньше actual_ratio, наиболее нагруженный гипервизор нуждается в разгрузке.

В данном случае actual_ratio = 90 / 40 = 2.25, что больше заданного порога 2.0. Это означает, что будет создана одна рекомендация по миграции ВМ с HV2 на HV4. После применения рекомендации алгоритм повторяется до тех пор, пока ratio_between_max_and_min_loaded_hypervisors не станет больше actual_ratio.
