VMHA — Высокая доступность ВМ

KeyStack VMHA (virtual machine high availability, отказоустойчивость ВМ или буквально высокая доступность ВМ) — сервис, который обеспечивает непрерывную работу виртуальных машин (ВМ) в облаке KeyStack. Основа механизма VMHA — процесс эвакуации рабочих ВМ из отказавших узлов на рабочие.

Сервис VMHA включен в базовую установку KeyStack как компонент системы, поэтому его не придётся устанавливать вручную. Для VMHA необходима активация компонента и дальнейшая конфигурация в зависимости от требований.

Архитектура HA

Компонент High Availability реализован на базе программного продукта Consul HashiCorp (распространяемого по лицензии MPL 2.0). За работу VMHA отвечает модуль consul и исполняемый модуль auto_evacuator в его составе.

Для работы вычислительных ресурсов в режиме высокой доступности регион разворачивается со следующими компонентами:

  • на Control-узлах: серверные агенты consul server-agent, образуют RAFT-кластер;

  • на Compute-узлах: клиентские агенты consul client-agent, образуют SERF-кластер.

Один из серверных агентов на узлах-контроллерах выступает в роли лидера управляющего кластера, и он лидирует в момент эвакуации виртуальных машин с проблемного вычислительного узла. Общение между серверными и клиентскими агентами осуществляется по принципу «все со всеми» раз в десять секунд с использованием группы протоколов Gossip по портам TCP/UDP 8302.

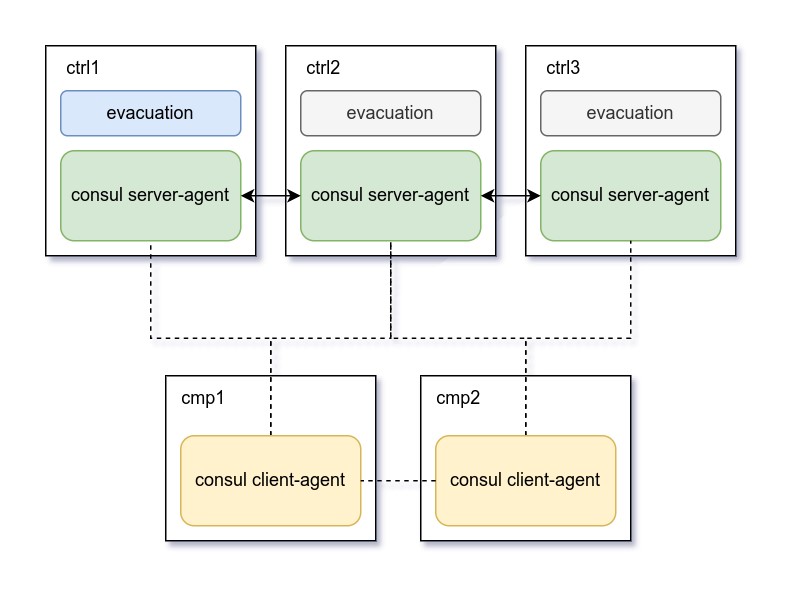

Архитектура компонента VMHA

Архитектура компонента VMHA

Автоматическая эвакуация виртуальных машин

Компонент VMHA отслеживает работоспособность агентов и обнаруживает такие отказы инфраструктуры, как:

  • аварийная перезагрузка или отключение гипервизора по питанию;

  • аварийная остановка ОС (kernel panic) на гипервизоре;

  • потеря сетевой связности (не обязательно прямой) гипервизора с Control-узлами.

Также VMHA может отслеживать состояние бондов и на основании полученных данных принимать решение об эвакуации.

Критерием отказа с точки зрения VMHA является выполнение одного из следующих условий:

  • Сбой consul-агента и сервиса nova-compute. Кластер теряет consul-агента на Compute-узле, при этом сервис nova-compute находится в статусе status: enabled и в состоянии state: down.

  • Сбой bond-интерфейса. Происходит отказ или отключение сетевого интерфейса, указанного на этапе конфигурации как критический для нагрузки (подробнее см. bond-state-monitoring).

  • Сбой HBA. Происходит отказ адаптера HBA (Host Bus Adapter), который используется для подключения к системе хранения данных.

Примечание

Механизмы автоэвакуации не срабатывают при потере более двух Compute-узлов одновременно (или иного количества, указанного в параметрах). В этом случае предполагается, что возможна массовая авария оборудования.

Действия в случае отказа узла

  1. VMHA проверяет состояние сервисов на Compute-узлах с определённым интервалом. Интервал определяется параметром consul_interval в секундах. При совпадении критериев, перечисленных выше, consul детектирует отказ узла.

  2. VMHA выполняет фенсинг отказавшего узла. Фенсинг — механизм исключения неисправного узла из кластера, чтобы на этом узле больше не размещались виртуальные машины.

    В зависимости от значения параметра fencing далее возможны следующие варианты:

    • ceph (true/false) — занесение в чёрный список отказавшего узла из кластера Ceph, этот параметр игнорируется при выключенном Ceph;

    • nova (true/false) — исключение отказавшего узла из кластера Nova (nova service disable);

    • bmc (true/false) — выключение узла через IPMI/Redfish.

    В случае успешного выполнения фенсинга VMHA присваивает Compute-узлу статус FENCED.

  3. Следующим этапом происходит эвакуация виртуальных машин:

    • При эвакуации каждой виртуальной машины VMHA формирует сообщение в систему мониторинга для дальнейшего уведомления администратора о запуске процесса эвакуации.

    • При завершении эвакуации каждой виртуальной машины VMHA направляет сообщение в систему мониторинга об успешном завершении процесса для дальнейшего уведомления администратора.

    • В случае успешной эвакуации всех ВМ узел переводится в статус Maintenance mode.

Последовательность действий при выключении сбойного узла:

  1. Производится попытка «мягкого» выключения (shutdown) через интерфейс IPMI/Redfish.

  2. Спустя power_check_timeout секунд проверяется завершённость операции выключения.

  3. Если сервер не выключился, производится попытка «жёсткого» выключения (power off).

  4. Спустя power_check_timeout секунд снова выполняется проверка успешности выключения.

  5. При неуспешности выключения генерируется сообщение в систему мониторинга.

Уведомления

VMHA автоматически отправляет уведомления в мониторинговые системы Prometheus Alertmanager или Zabbix при возникновении проблем с изоляцией узла из любых вышеперечисленных сервисов, а также при начале эвакуации и при окончании эвакуации. Это позволяет наблюдать за состоянием системы и оперативно реагировать на инциденты.

Настройка и конфигурирование VMHA

Параметры вычислительных ресурсов облака

Администраторы могут настроить запрет на эвакуацию или порядок эвакуации ВМ для оптимизации работы кластера путём выставления приоритетов в виде метаданных:

  • evacuate_order для ВМ;

  • no_evacuate для ВМ;

  • no_evacuate для проекта.

Управление параметрами возможно:

Пример команды для OpenStack CLI:

$ openstack server set --property "evacuate_order=1" <vm_name_or_id>
$ openstack server set --property "no_evacuate=true"  <vm_name_or_id>
$ openstack project set --property "no_evacuate=true" <project_name_or_id>

Администратор может назначить статус Maintenance mode вычислительным узлам:

  • через Портал администратора (AdminUI);

  • через OpenStack CLI.

В случае выхода вычислительного узла из строя и, например, отправки его в ремонт, администратору необходимо установить для этого узла причину отключения disabled_reason, отличную от FENCED:, чтобы узел не попадал под определение Dead compute. Администратор платформы может сделать это через интерфейс командной строки.

Пример команды для OpenStack CLI:

$ openstack compute service set --disable --disable-reason “some reason” host_name nova-compute

Также администратор может отключить изоляцию вычислительного узла из интерфейса портала администратора, выбрав пункт Disable Fence Mode в меню управления гипервизорами, и затем перевести его в режим обслуживания, выбрав пункт Enable maintenance mode.

Параметры конфигурации VMHA

VMHA ведёт статистику состояний для каждой зоны доступности отдельно. В эту статистику входят три главных состояния: alive, dead, maintenance mode.

  • dead_compute_threshold — отвечает за пороговое значение единовременно отказавших вычислительных узлов в зоне доступности, попадающих под определение Dead compute.

    Если количество отказавших вычислительных узлов превышает значение dead_compute_threshold, эвакуация ВМ прекращается, а фенсинг узлов не проходит. Узел считается отказавшим (попадающим под определение Dead compute) с момента фиксации отказа и до того момента, как этот статус сменяется на Maintenance mode (ММ). После присвоения статуса MM вычислительные узлы перестают учитываться параметром alive_compute_threshold и остаются в статусе MM, чтобы с ними можно было выполнять работы по обслуживанию.

  • alive_compute_threshold — отвечает за пороговое значение исправных вычислительных узлов.

  • consul_shared_storage (true/false) — отвечает за наличие хранилища с общим доступом. Значение по умолчанию — true.

  • consul_fencing_nova (true/false) — отвечает за фенсинг для сервиса Nova. Значение по умолчанию — true.

  • consul_fencing_ceph (true/false) — отвечает за фенсинг для сервиса Ceph. Значение по умолчанию — false.

  • consul_fencing_ipmi (true/false) — отвечает за фенсинг для сервиса IPMI. Значение по умолчанию — false.

  • alive_compute_count — регулирует количество активных вычислительных узлов. Значение по умолчанию — 3.

  • dead_compute_count — регулирует количество отказавших вычислительных узлов, подпадающих под определение Dead compute. Значение по умолчанию — 3.

  • enable_interfaces_check — отвечает за мониторинг сетевых интерфейсов. Можно указать типы интерфейсов через запятую: bond для мониторинга bond-интерфейсов, fibre_channel для мониторинга HBA (Host Bus Adapter). Значение по умолчанию — пустое (мониторинг отключён).

  • fence_failed_interfaces (true/false) — отвечает за фенсинг вычислительных узлов, на которых обнаружены отказавшие сетевые интерфейсы, при условии, что для параметра enable_interfaces_check указаны типы интерфейсов для мониторинга. По умолчанию fence_failed_interfaces имеет значение false — фенсинг не проводится, а вычислительный узел переходит в статус disable с префиксом HA:.

  • consul_bond_names — список имён bond-интерфейсов, перечисленных через запятую. Применяется при включении мониторинга bond-интерфейсов.

  • consul_prometheus_request_period — регулирует период запроса для Prometheus. Значение по умолчанию — 120 секунд.

  • consul_prometheus_request_step — регулирует период запроса для Prometheus. Значение по умолчанию — 30 секунд.

  • vm_state_reset_timeout — таймаут сброса состояния ВМ при застрявшей эвакуации. Значение по умолчанию — 90 секунд.

    В случае если при эвакуации ВМ застревает в состоянии rebuild более чем на vm_state_reset_timeout секунд, её состояние сбрасывается на active.

Параметры конфигурации BMC

  • bmc_power_fence_mode — регулирует режим работы сервера после проведения фенсинга. VMHA отправляет соответствующую команду на IPMI-интерфейс узла. После успешного выполнения команды Compute-узел принудительно перезагружается, либо отключается по питанию. Возможные опции:

    • shutdown — завершение работы ОС и выключение сервера,

    • poweroff (режим по умолчанию) — жёсткое выключение сервера,

    • delayed_poweron — жёсткое выключение сервера с последующим включением после завершения эвакуации ВМ.

  • consul_interval — интервал запуска механизма service-check. Значение по умолчанию — 30 секунд.

  • power_check_timeout — интервал проверки завершения операции выключения сервера.

  • bmc_user — имя пользователя для сервиса BMC.

  • bmc_password — пароль для подключения пользователя к сервису BMC. Этот пароль должен быть сохранён в защищённом хранилище секретов (Vault).

  • bmc_type — отвечает за тип BMC:

    • bmc;

    • ipmi.

  • bmc_suffix — суффикс для запросов в BMC.

  • bmc_verify_ssl (true/false) — по умолчанию такой же сертификат ЦА, что и везде. Возможно выключить проверку, выбрав false.

Мониторинг состояния сетевых интерфейсов

VMHA может отслеживать состояние критически важных сетевых интерфейсов на вычислительных узлах. Поддерживается мониторинг двух типов интерфейсов: bond-интерфейсов и HBA (fibre channel).

Если контролируемый интерфейс теряет связь и считается отказавшим, VMHA отключает вычислительный узел. Новые ВМ не будут созданы и не переедут на такой узел.

Мониторинг bond-интерфейсов

Бонд (bond) — соединение физических сетевых интерфейсов. Можно одновременно мониторить несколько бондов.

Бонд считается отказавшим, если:

  • все физические интерфейсы, подчинённые бонду (slave-интерфейсы), были в неработоспособном состоянии в течение двух минут (настраивается опцией prometheus_request_period);

  • сам бонд был выключен на уровне ОС.

Мониторинг HBA (fibre channel)

HBA (Host Bus Adapter) — адаптер, который используется для подключения вычислительного узла к системе хранения данных по протоколу Fibre Channel. На вычислительных узлах обычно устанавливается два HBA для обеспечения отказоустойчивости.

VMHA контролирует состояние обоих HBA. Интерфейс считается отказавшим, если оба HBA одновременно находились в неработоспособном состоянии в течение двух минут (настраивается опцией prometheus_request_period).

Настройка мониторинга интерфейсов

Чтобы включить мониторинг сетевых интерфейсов, выполните следующие действия:

  1. Откройте веб-интерфейс GitLab на LCM-узле.

  2. Перейдите в репозиторий региона project_k / deployments / <имя региона>.

  3. Откройте файл globals.d/REGION.yml и настройте параметры следующим образом:

    • enable_interfaces_check — укажите типы интерфейсов для мониторинга через запятую: bond, fibre_channel или оба типа bond, fibre_channel;

    • consul_bond_names — если включаете мониторинг bond-интерфейсов, перечислите имена бондов через запятую.

  4. Создайте новый пайплайн: Build > Pipelines > New Pipeline.

  5. Запустите пайплайн, нажав кнопку New pipeline.

  6. Дождитесь завершения задач на этапе setup.

  7. Запустите задачу deploy на этапе deploy и дождитесь её завершения.

Вы можете включить фенсинг вычислительных узлов в случае обнаружения на них отказавших интерфейсов. Для этого установите значение true для параметра fence_failed_interfaces.

При обнаружении отказа контролируемого интерфейса (параметры отказа см. выше) для соответствующего вычислительного узла будет произведён фенсинг и последующая эвакуация согласно существующей механике.

Типичные ошибки и их решения

Неудачный фенсинг Nova, Ceph или IPMI

В случае невозможности изоляции вычислительного узла эвакуация не происходит. Попытки изоляции циклически продолжаются раз в 30 секунд до момента успешной изоляции вычислительного узла. Такие попытки выполняются бесконечно, но прекращаются, если связь с вычислительным узлом восстанавливается.

Процесс эвакуации ВМ будет приостановлен при обнаружении отказа узла кластера при неудачной попытке:

  • исключения отказавшего узла из кластера Nova (nova service disable);

  • исключения отказавшего узла из кластера Ceph (osd blacklist) (применимо только в случае применения фенсинга Ceph);

  • выключения узла через IPMI (power off).

При неудачном выполнении фенсинга VMHA не выполняет эвакуацию ВМ с вычислительного узла.
