NetBox — Управление физической инфраструктурой

NetBox — компонент в составе инсталлятора, размещённый на LCM-узле. Данный сервис включен в базовую последовательность установки продукта. NetBox предоставляет собой веб-интерфейс для внесения и хранения информации о серверах, сетевых интерфейсах и других данных, которые используются при автоматизированной установке и настройке операционных систем серверов.

Пользовательский веб-интерфейс доступен по адресу https://netbox.<имя домена>.

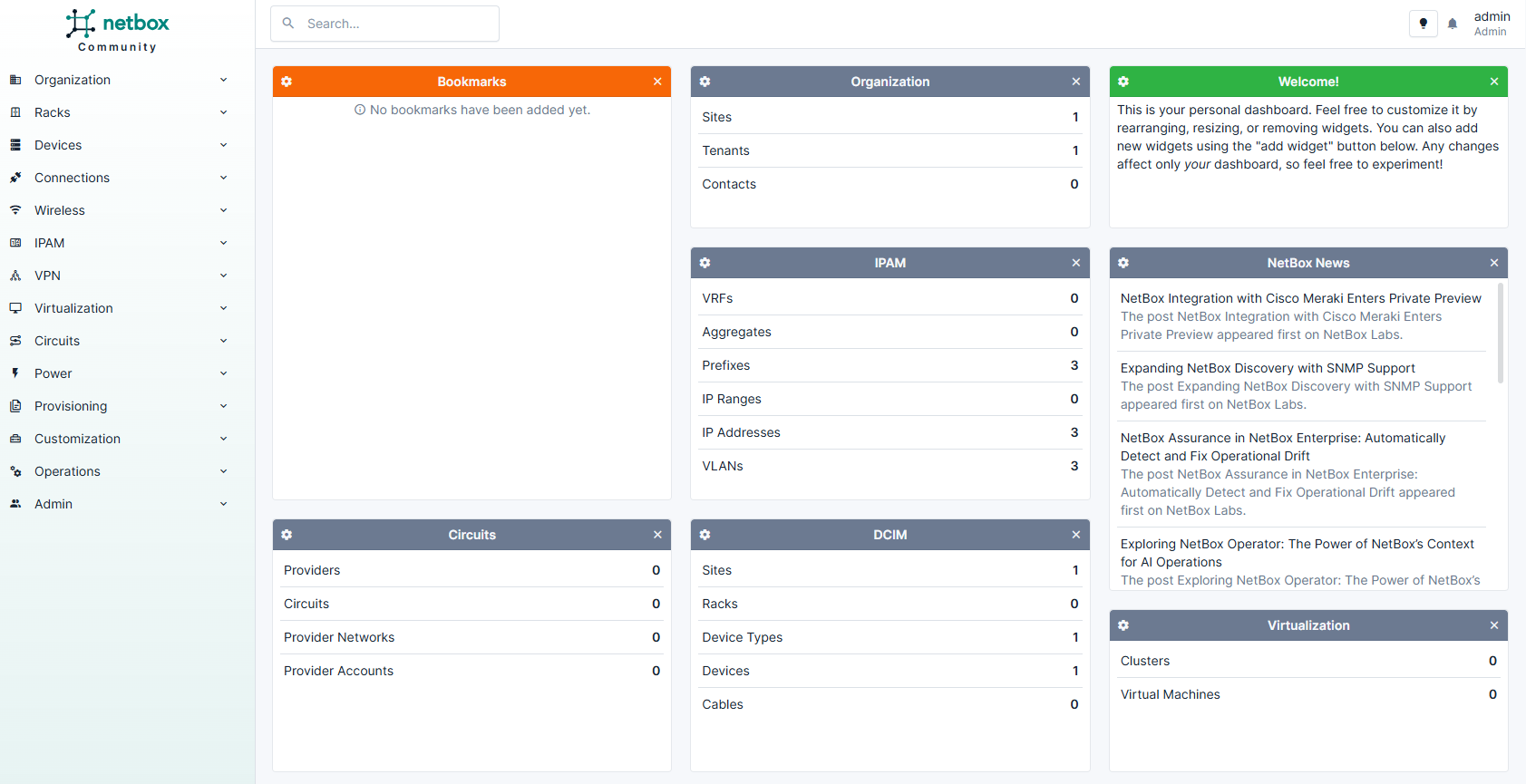

Интерфейс NetBox

Навигация по основным разделам веб-интерфейса осуществляется с помощью меню слева.

В NetBox всегда можно отследить внесенные изменения (время, автора изменений и т.д.) в разделе Operations > Logging > Change Log.

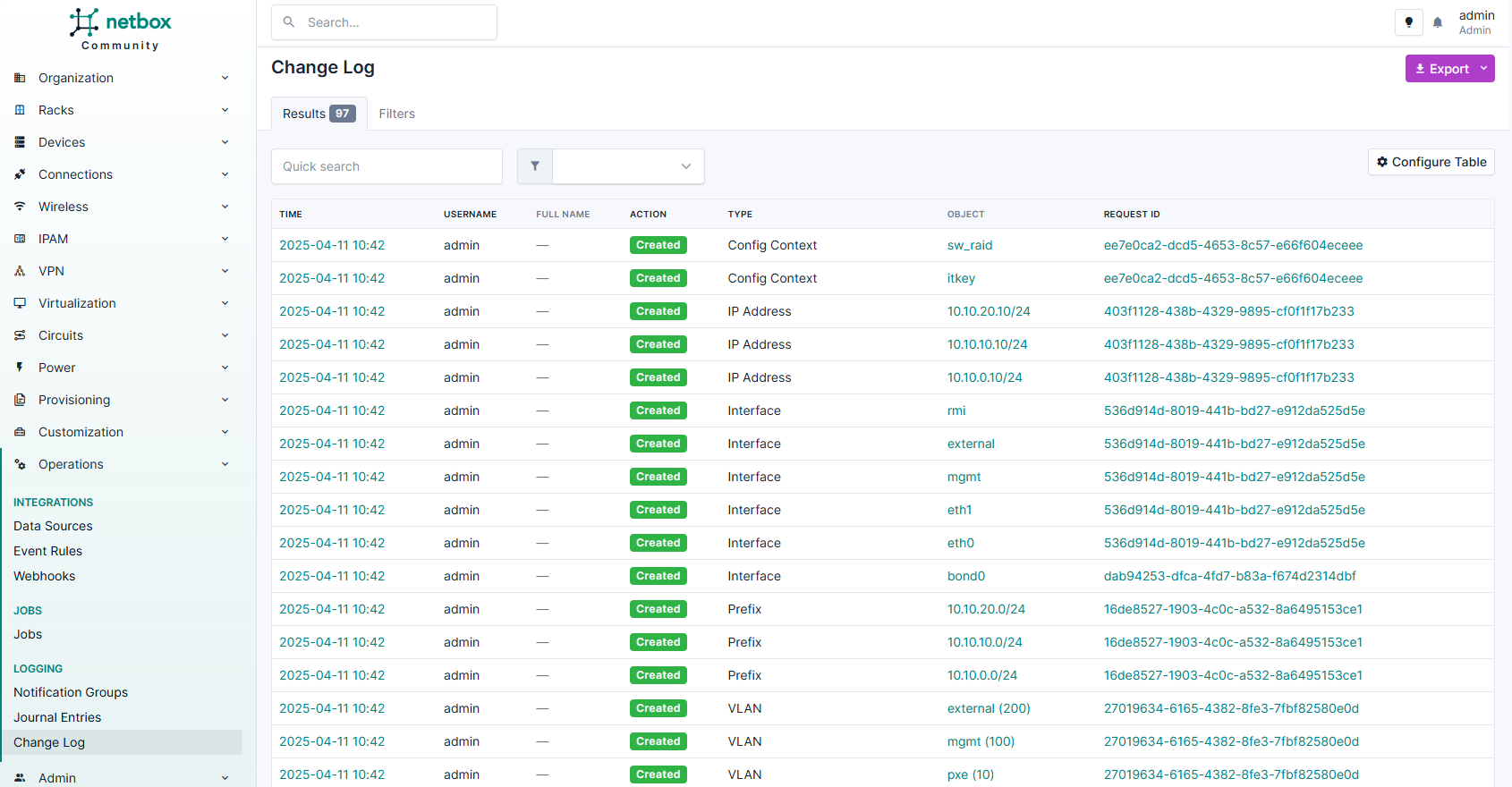

Логирование в NetBox

Кроме того, можно осуществлять операции с целой группой сущностей, а не с каждой по отдельности. Для этого выделите выбранные объекты в соответствующей таблице и нажмите Edit Selected под таблицей с ними. Кнопки Rename Selected и Delete Selected позволяют переименовать или удалить выбранные объекты.

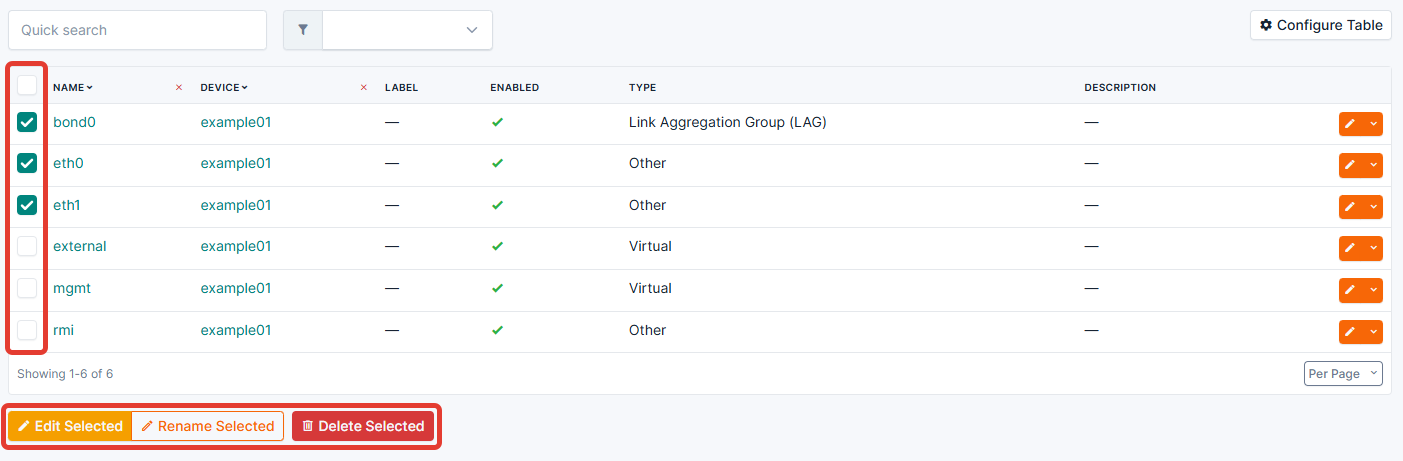

Массовое редактирование в NetBox

Добавление новых вычислительных узлов

1. Подготовьте описание серверов для NetBox.

   Для этого добавьте новое устройство в NetBox (пароль находится в Vault в разделе secret_v2 / deployments / <LCM FQDN> / secrets / accounts) https://netbox.<имя домена>/dcim/devices/.

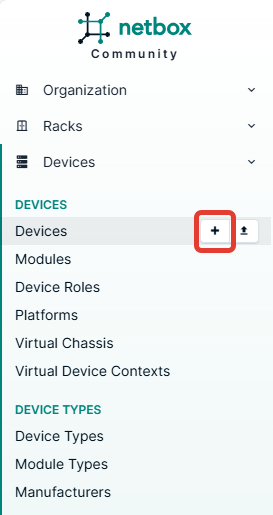

   Добавление нового устройства в NetBox

   Затем заполните параметры:

   • Name — имя сервера;

   • Device role — Server;

   • Device type — выберите соответствующий тип;

   • Site — выберите соответствующий сайт, например, ks-region1;

   • Status — Active;

   • Tenant — выберите тенант;

   • Role — выберите роль в выпадающем списке (controller, compute или network);

   • Status — Ready.

2. После того как устройство будет добавлено, зайдите в него и добавьте сетевые интерфейсы.

   Для этого перейдите в любой из разделов:

   • Devices > Devices > Interfaces > Add Interface;

   • Devices > Devices > Add Components > Interfaces;

   • Devices > Devices Components > Interfaces.

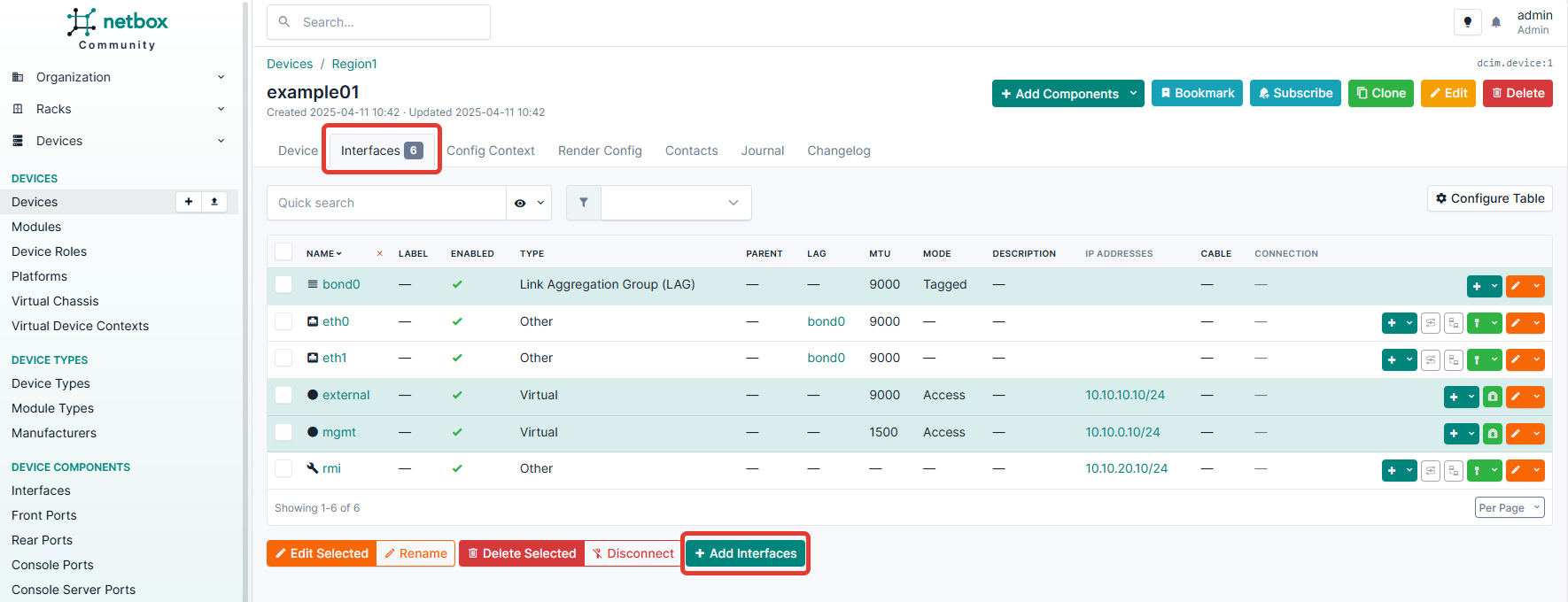

   Добавление сетевых интерфейсов

3. Установите операционную систему:

   1. Откройте веб-интерфейс развернутого GitLab.

   2. Откройте проект project_k / deployments / <имя региона>.

   3. Создайте новый пайплайн: Build > Pipelines > New Pipeline.

   4. В открывшемся окне измените значения для следующих переменных:

      • TARGET_ROLE — compute, controller или network;

      • TARGET_CLOUD — ks-region1;

      • IRONIC_IMAGE_URL — при указанном TARGET_ROLE=network, укажите http://LCM_IP:8080/ubuntu-20.04-mellanox-keystack.qcow2; в остальных случаях оставьте значение по умолчанию.

   5. Запустите пайплайн: New pipeline.

   6. Дождитесь завершения выполнения операции.

4. Добавьте новый сервер в группу [compute] в файле inventory/inventory-ci в репозитории региона в GitLab .

5. Выполните развёртывание нового гипервизора:

   1. Создайте новый пайплайн: Build > Pipelines > New Pipeline.

   2. В открывшемся окне измените значения для следующих переменных:

      • KOLLA_ARGS — –-limit <имя нового гипервизора>.

   3. Запустите пайплайн: New pipeline.

   4. Дождитесь завершения выполнения операции bootstrap-servers.

   5. Запустите операцию deploy и дождитесь её завершения.

6. Проверьте, что гипервизор функционирует, как ожидается: создаются виртуальные машины, работает миграция, имеется сетевая связность, имеется доступ по SSH до тестовых виртуальных машин:

   • Создайте виртуальную машину на требуемом гипервизоре через OpenStack CLI:

     $ openstack server create --image <image-id> --flavor <flavor-id> --availability-zone nova:<hypervisor-host-name>  --nic net-id=<network-id> Test-VM


   • Проверьте, что она создалась и перешла в статус ACTIVE:

     $ openstack server show <server-id>


   • Добавьте к ней FIP (Floating IP address) и проверьте SSH-доступ (должно быть соответствующее разрешающее правило).

   • Убедитесь, что виртуальную машину можно мигрировать. Сделать это можно c помощью OpenStack CLI:

     $ openstack server migrate --os-compute-api-version 2.87 --live-migration <instance-id>  --host <new-host-name>


Удаление вычислительного узла из кластера

1. Удалите описание сервера из NetBox: https://netbox.<имя домена>/dcim/devices/

2. Удалите сервер из файла inventory из группы [compute] в GitLab: https://<домен GitLab>/project_k/deployments/stage1/-/blob/dev-stage1/inventory (пример для stage1).

3. Далее удалите связанные сущности в OpenStack (предполагается, что виртуальных машин на сервере нет):

   $ HOST_FOR_REMOVAL=<computeN>
   $ openstack --os-compute-api-version 2.87 compute service list --host $HOST_FOR_REMOVAL --service nova-compute -f value -c ID | xargs openstack --os-compute-api-version 2.87 compute service delete
   $ openstack network agent list --host $HOST_FOR_REMOVAL -f value -c ID | while read agent_id; do openstack network agent delete $agent_id; done
   $ openstack resource provider list --name $HOST_FOR_REMOVAL -f value -c uuid | xargs openstack resource provider show --allocations -f json |jq .allocations | jq 'keys[]' | xargs -n1 openstack resource provider allocation delete
   $ openstack resource provider list --name $HOST_FOR_REMOVAL -f value -c uuid | xargs openstack resource provider delete


Базовая настройка сервиса

Для базовой настройки сервиса достаточно заполнить следующие разделы: Organization, Customization, IPAM, Provisioning и Devices.

В первую очередь настройте параметры в разделах Sites и Tenancy. Последовательность создания сущностей для работы с NetBox: сайт-группа > регион > сайт.

Tenants

Для того чтобы добавить заказчика, перейдите в раздел Organization > Tenancy > Tenant и нажмите +Add.

Пример заполнения данных:

Name	Group	Description
itkey

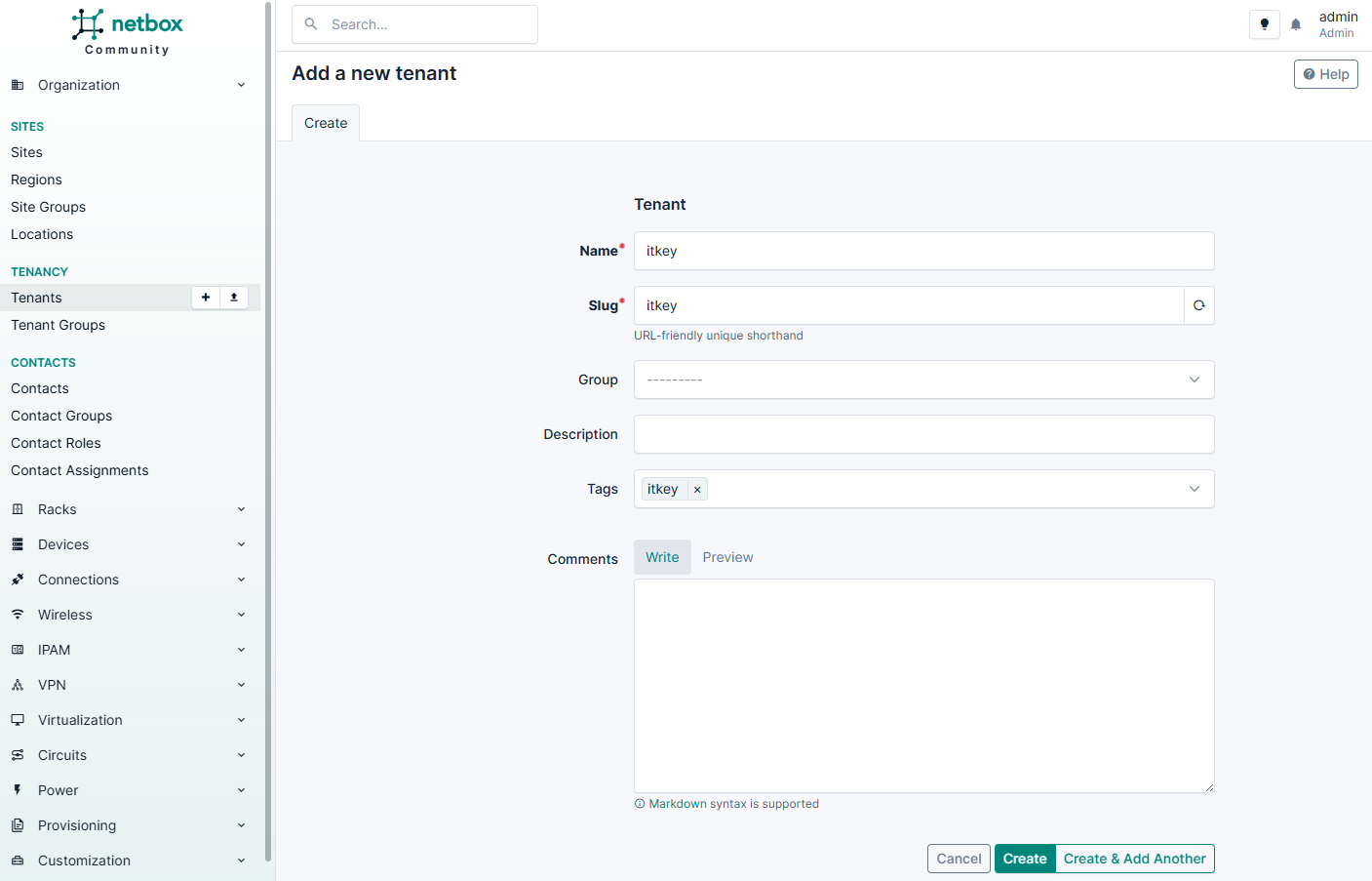

Добавление нового заказчика в NetBox

Site Groups

Для того чтобы создать сайт-группу в NetBox, перейдите в раздел Organization > Sites > Site Groups и нажмите +Add.

Пример заполнения данных:

Name	Description
Group1

Добавление новой сайт-группы в NetBox

Region

Для того чтобы добавить регион в NetBox, перейдите в раздел Organization > Sites > Regions и нажмите +Add.

Пример заполнения данных:

Name	Description
BELARUS

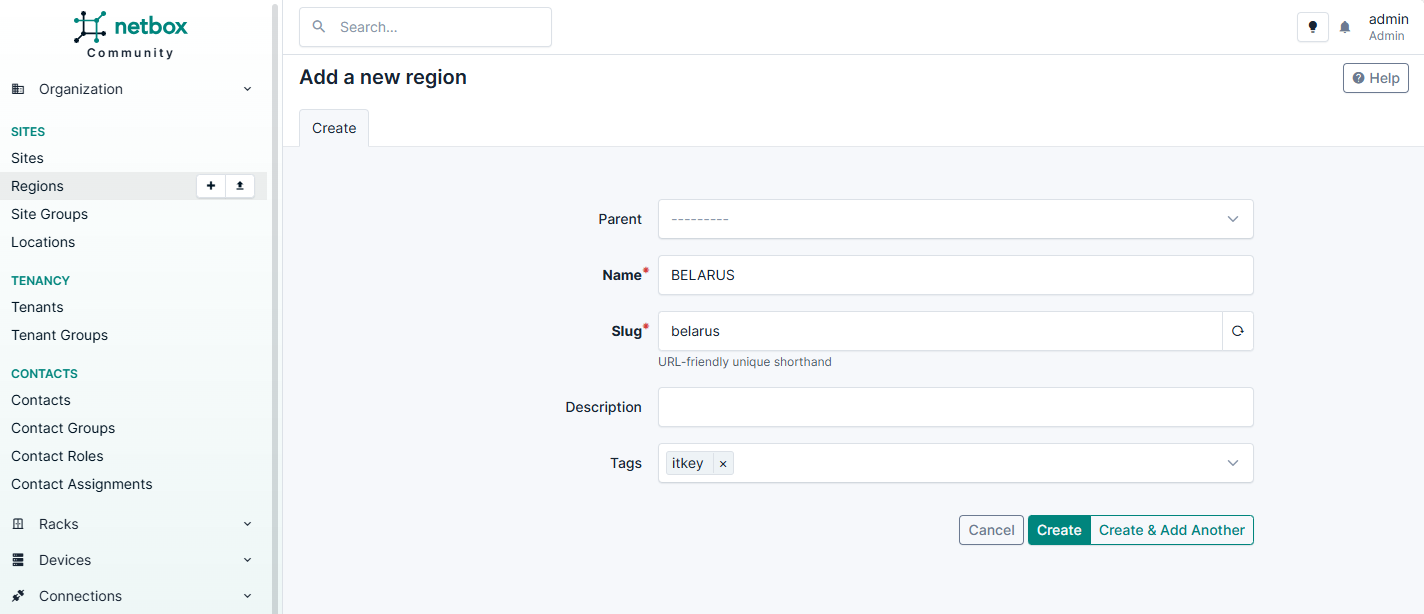

Добавление нового региона в NetBox

Site

Сайты — основная сущность в NetBox. Для того, чтобы добавить сайт, перейдите в раздел Organization > Sites > Sites и нажмите +Add.

Пример заполнения данных:

Name	Status	Region	Group	Facility	Tenant	Description
Site1	Active		Group1	Russia	itkey

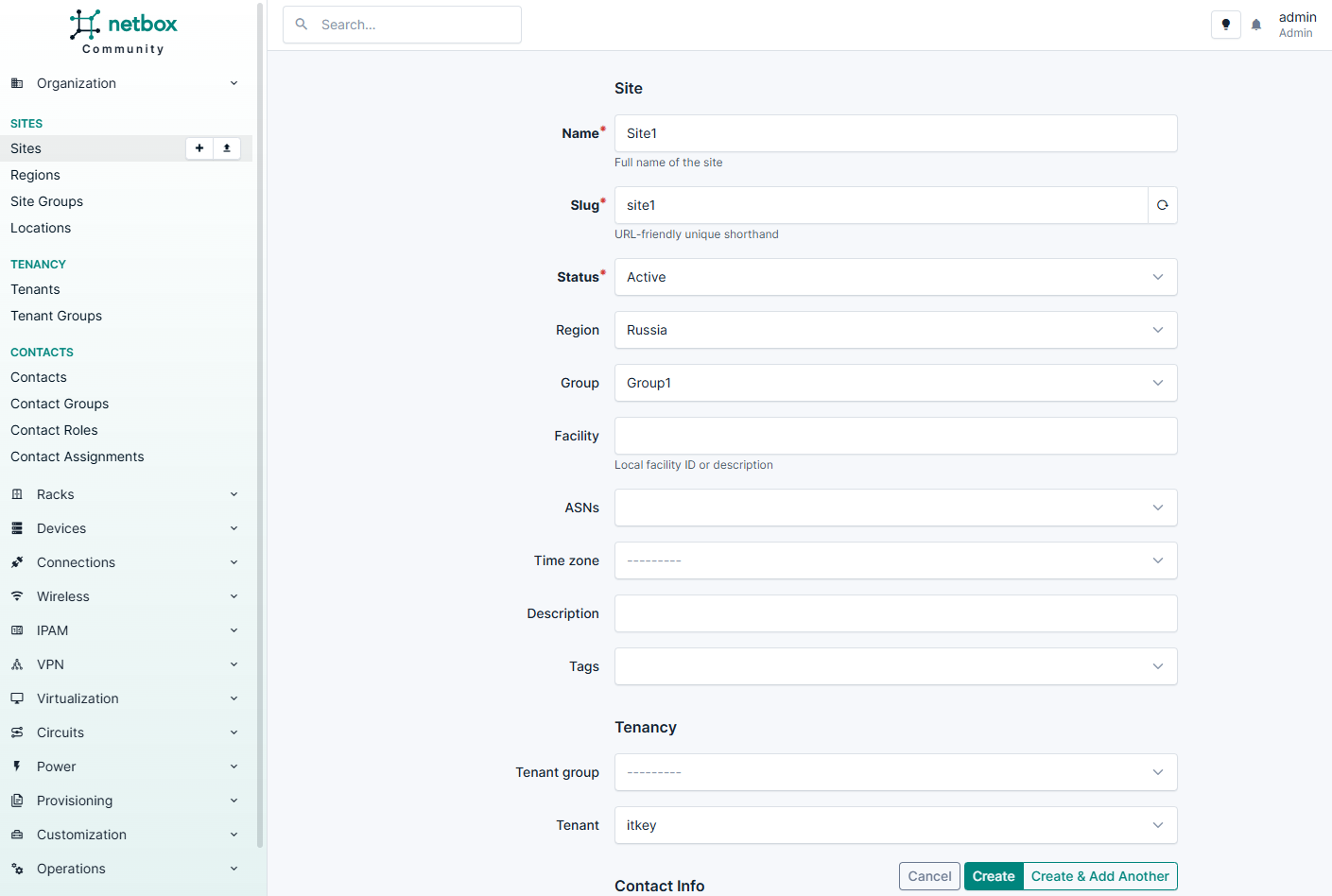

Добавление нового сайта в NetBox

Custom Fields

В разделе Custom Fields можно создавать дополнительные поля и задавать набор предопределенных параметров для каждого из них. Например, добавочные поля role и state.

Дополнительные поля создаются и конфигурируются в разделе Customization > Customization > Custom Fields.

Custom Fields, необходимые для работы с пайплайнами GitLab:

Object types	Name	Label	Group name	Description	Type	Required	Default value	Search weight	Filter logic	UI visibility	Cloneable	Display weight	Choice set
DCIM > Device	role	role			Multiple selection	False		1000	Loose	Always	False	100	role Choices
DCIM > Device	state	state			Selection	False		1000	Loose	Always	False	100	state Choices

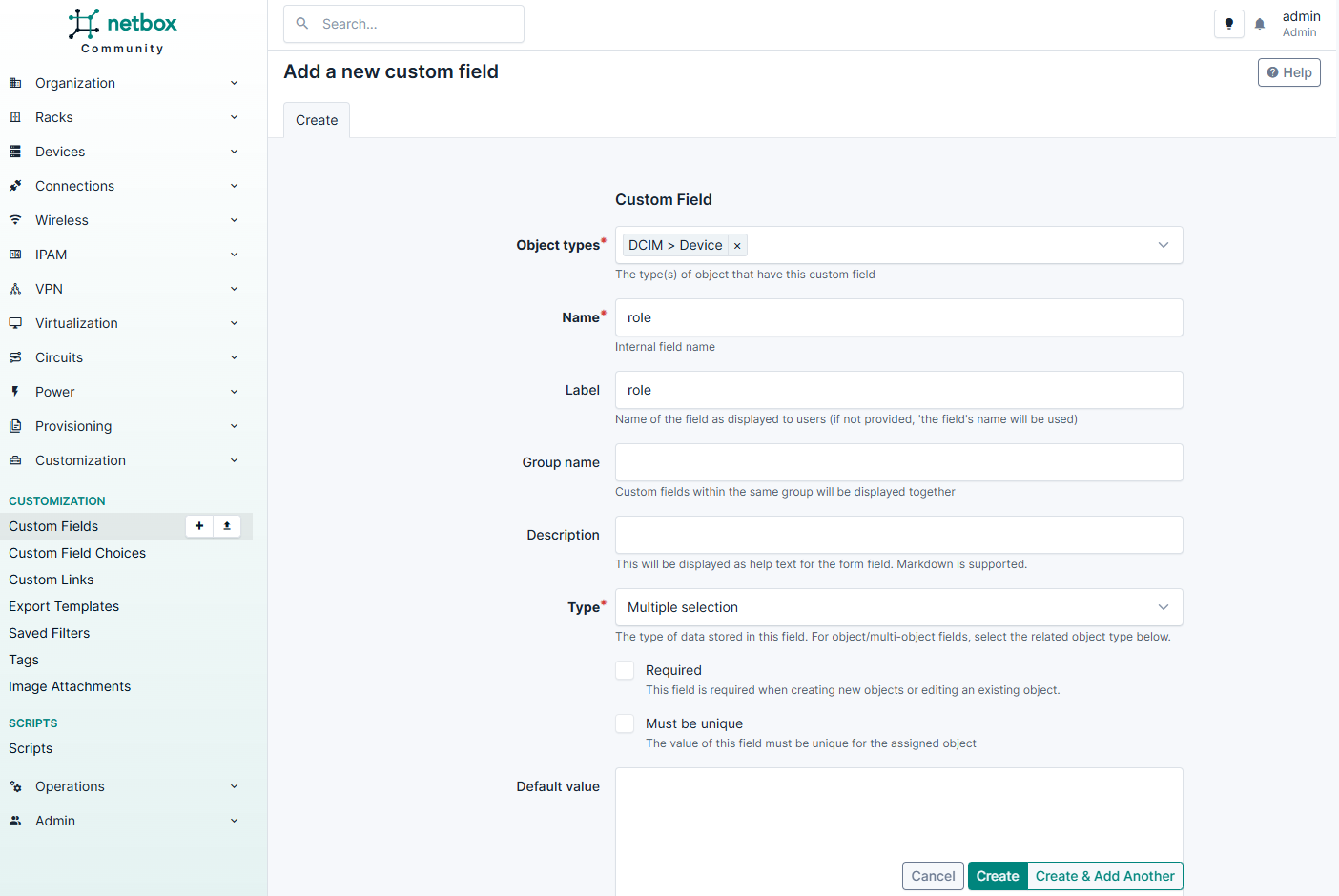

Добавление нового дополнительного поля в NetBox

Tags

Теги — важный элемент в разделе Customization, поскольку сбор всей информации происходит по ним. По тегам происходит поиск серверов, для которых нужно выполнить откат развёртывания. По тегам можно также фильтровать разные сущности, например, устройства.

Теги необходимо создать в разделе Customization > Customization > Tags соответственно регионам и точкам развёртывания у заказчика.

Пример заполнения данных:

Name	Color	Description
itkey	Green

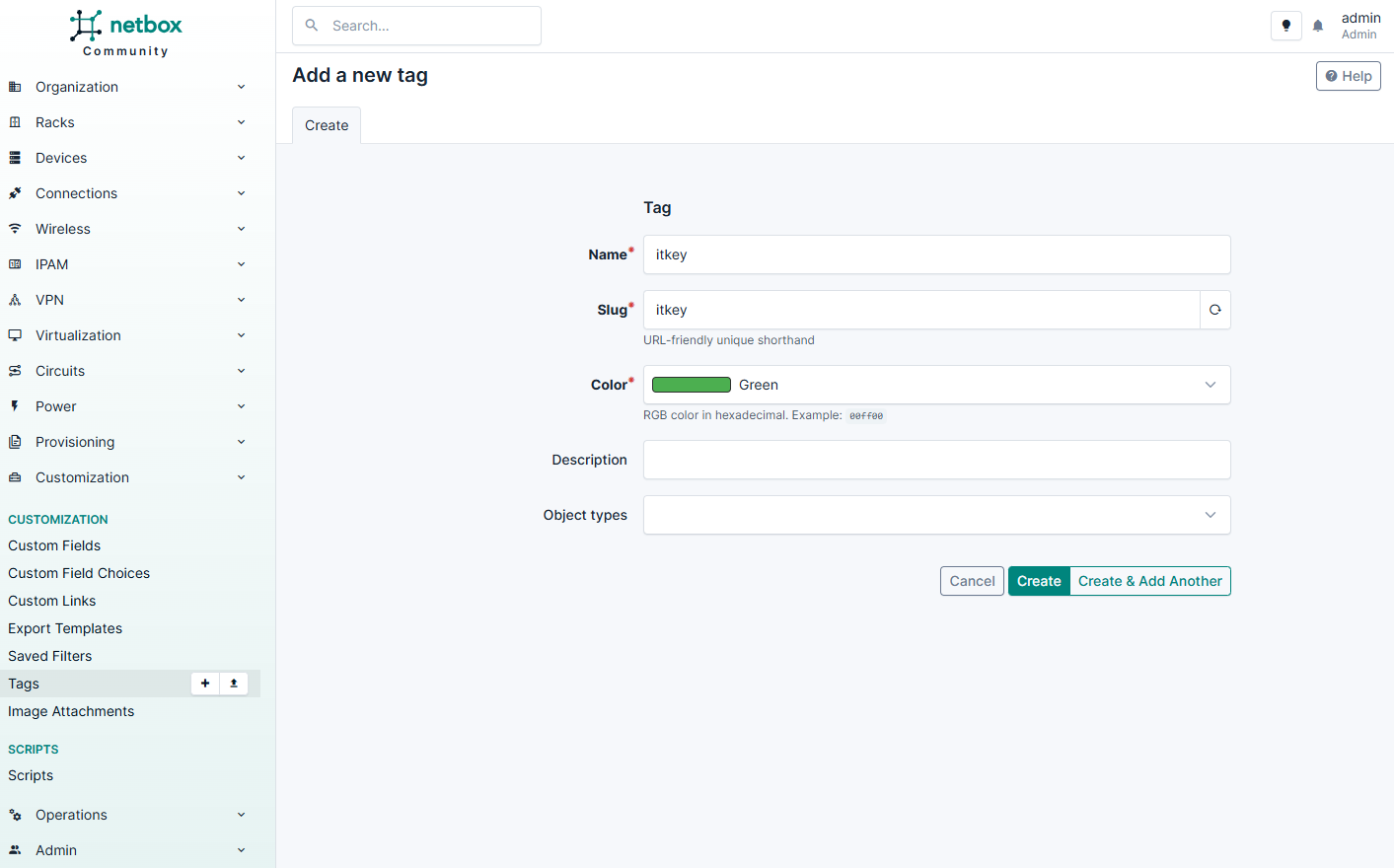

Добавление нового тега в NetBox

IPAM

Раздел IPAM включает настройки для модулей IPAM и содержит всё, что относится к сетям.

В работе с NetBox желательно наличие как минимум трех сетей VLAN (для сайта и тенанта). В нашем случае это pxe, mgmt и external.

Для создания префикса для сети перейдите в раздел IPAM > Prefixes > Prefixes и нажмите +Add. Затем выберите сайт и VLAN для префикса. Созданный префикс появится в параметрах VLAN и IP-адреса.

Заполните этот раздел согласно данным заказчика:

• VLAN

• Prefix

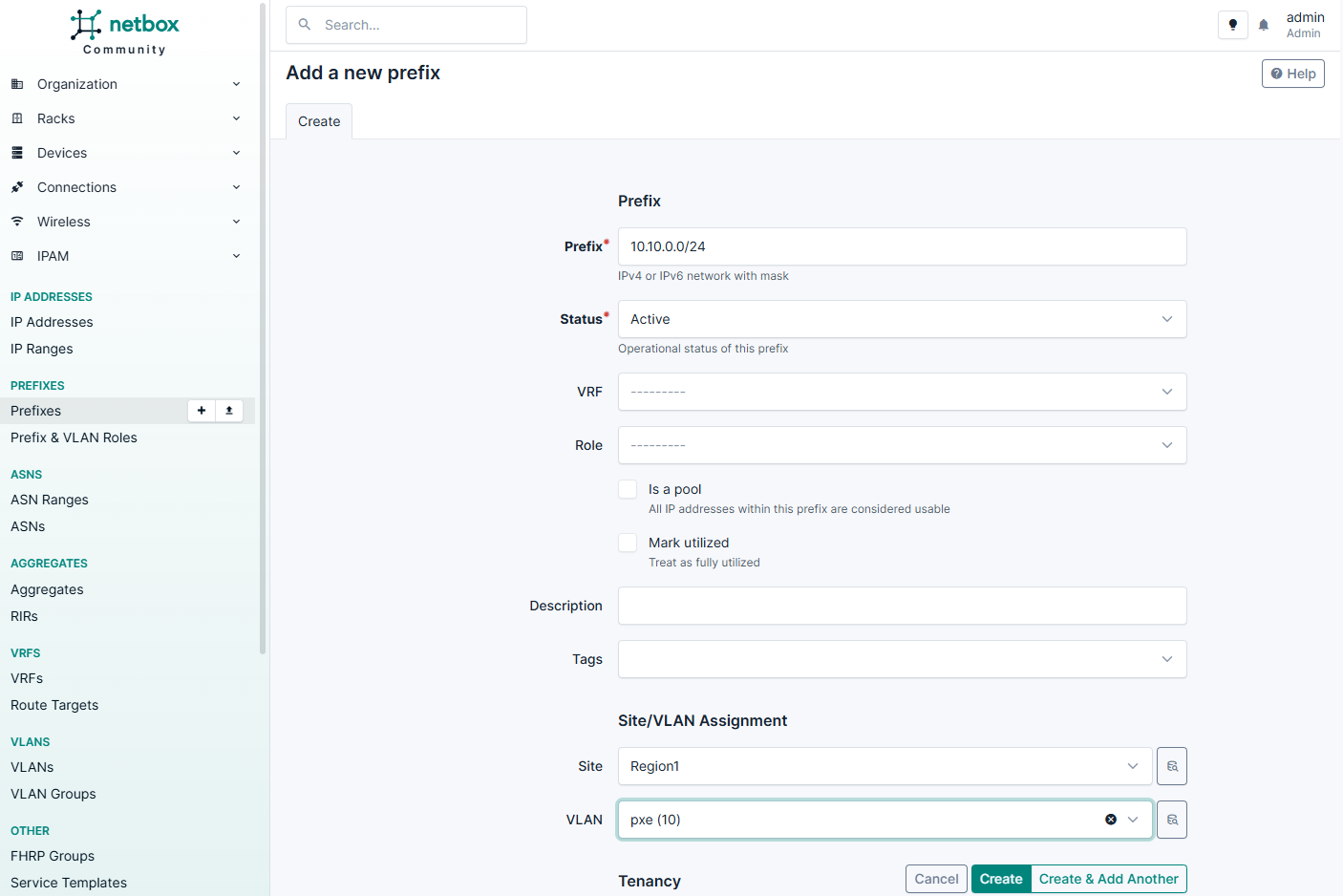

Добавление нового префикса в NetBox

Manufacturers

Для того чтобы определить производителей, перейдите в раздел Devices > Device Types > Manufacturers и заполните данные, т.е. марку сервера. Если марка отсутствует, добавьте её, нажав +Add.

Пример заполнения данных:

Name	Device Types	Inventory Items	Platforms	Description	Slug
Accedian	1	0	0		accedian
Adam Hall	1	0	0		adam-hall
APC	19	0	0		apc
Arista	40	0	0		arista
Asrock	2	0	0		asrock
ATEN	2	0	0		aten
Avocent	8	0	0		avocent
Backblaze	1	0	0		backblaze
Brocade	2	0	0		brocade
Cabeus	2	0	0		cabeus
Chenbro	1	0	0		chenbro
Cisco	64	44	0		cisco
Dell	37	0	0		dell
Delta	4	0	0		delta
Dlink	2	0	0		dlink
EMC	7	0	0		emc
Extreme	1	0	0		extreme
Fiberstore	6	0	0		fiberstore
FlyghtPro	0	0	0		flyghtpro
Flyht Pro	1	0	0		flyht-pro
Furukawa	1	0	0		furukawa
Geist	2	0	0		geist
Gigabyte	7	0	0		gigabyte
Graphcore	1	0	0		graphcore
HGST	4	0	0		hgst
HP	46	0	0		hp
Huawei	2	0	0		huawei
Intel	4	0	0		intel
Juniper	11	0	0		juniper
KEMP	1	0	0		kemp
KINX	1	0	0		kinx
Lenovo	1	0	0		lenovo
Lextron	1	0	0		lextron
Mellanox	1	0	0		MELLANOX
MikroTik	1	0	0		mikrotik
NetApp	2	0	0		netapp
Nokia	1	0	0		nokia
Noname	27	0	0		noname
NSFOCUS	1	0	0		nsfocus
Opengear	2	0	0		opengear
Oracle	7	0	0		oracle
Organiser	2	0	0		organiser
Panduit	2	0	0		panduit
Patchpanel	1	0	0		patchpanel
Pure Storage	1	0	0		pure-storage
QNAP	1	0	0		qnap
Quicknet	2	0	0		quicknet
Raritan	5	0	0		raritan
Rittal	4	0	0		rittal
Riverbed	2	0	0		riverbed
SNR	1	0	0		snr
std_config	0	0	0		std_config
STS	0	0	0		sts
Sun	2	0	0		sun
Supermicro	73	0	0		supermicro
Synology	1	0	0		synology
TP-LINK	1	0	0		tp-link
Tyan	1	0	0		tyan
Unknown	1	0	0		unknown
Vertiv	2	0	0		vetiv

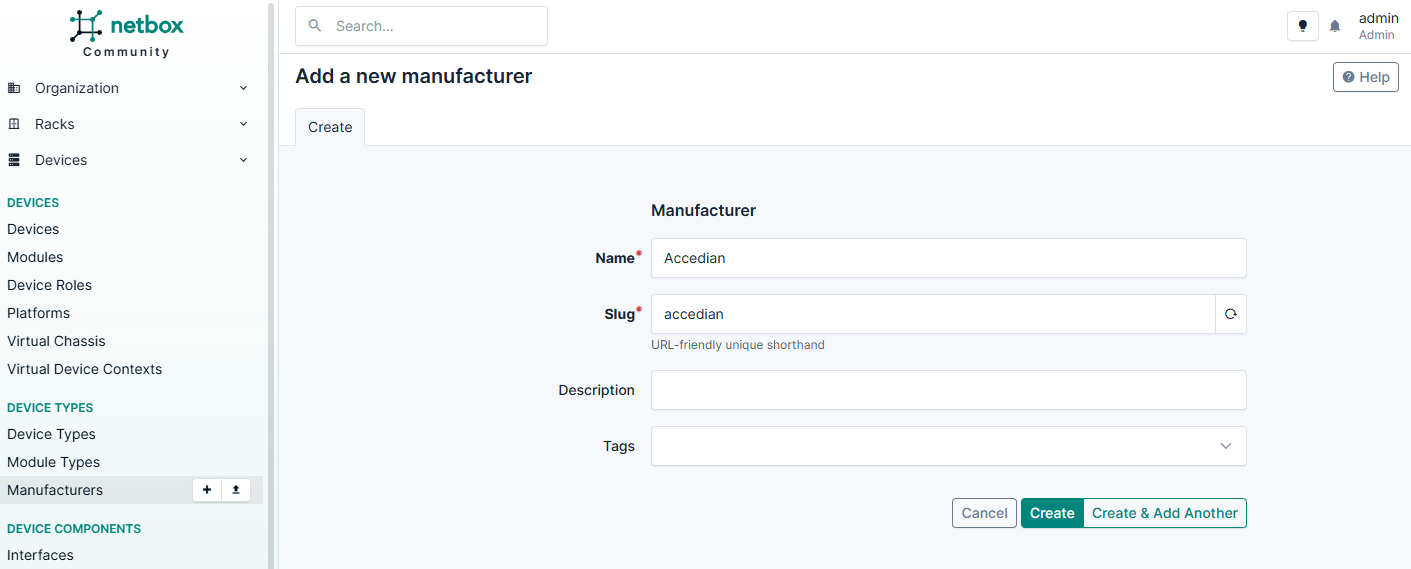

Добавление нового производителя в NetBox

Device Role

Для того чтобы определить роли устройств, откройте раздел Device Types > Device Roles и выберите, что нужно установить. Обычно это Server.

Пример заполнения данных:

Name	Devices	VMs	Color	VM Role	Description
Access Switch	0	0	#2196f3	False
Cable management	0	0	#111111	False
Console Server	0	0	#009688	False
Core Switch	0	0	#2196f3	False
Customer equipment	0	0	#e91e63	False
DCcore	0	0	#4caf50	False
Disk enclosure	0	0	#3f51b5	False
Network HW	0	0	#4caf50	False
PDU	0	0	#607d8b	False
Patch Panel	0	0	#03a9f4	False
Planned	0	0	#f44336	False
Power	0	0	#ff9800	False
Rack mount boxes	0	0	#795548	False
Rack mounting kit	0	0	#111111	False
Router	0	0	#9c27b0	False
SAN	0	0	#ff9800	False
Server	5	0	#673ab7	False
Server enclosure	1	0	#2196f3	False

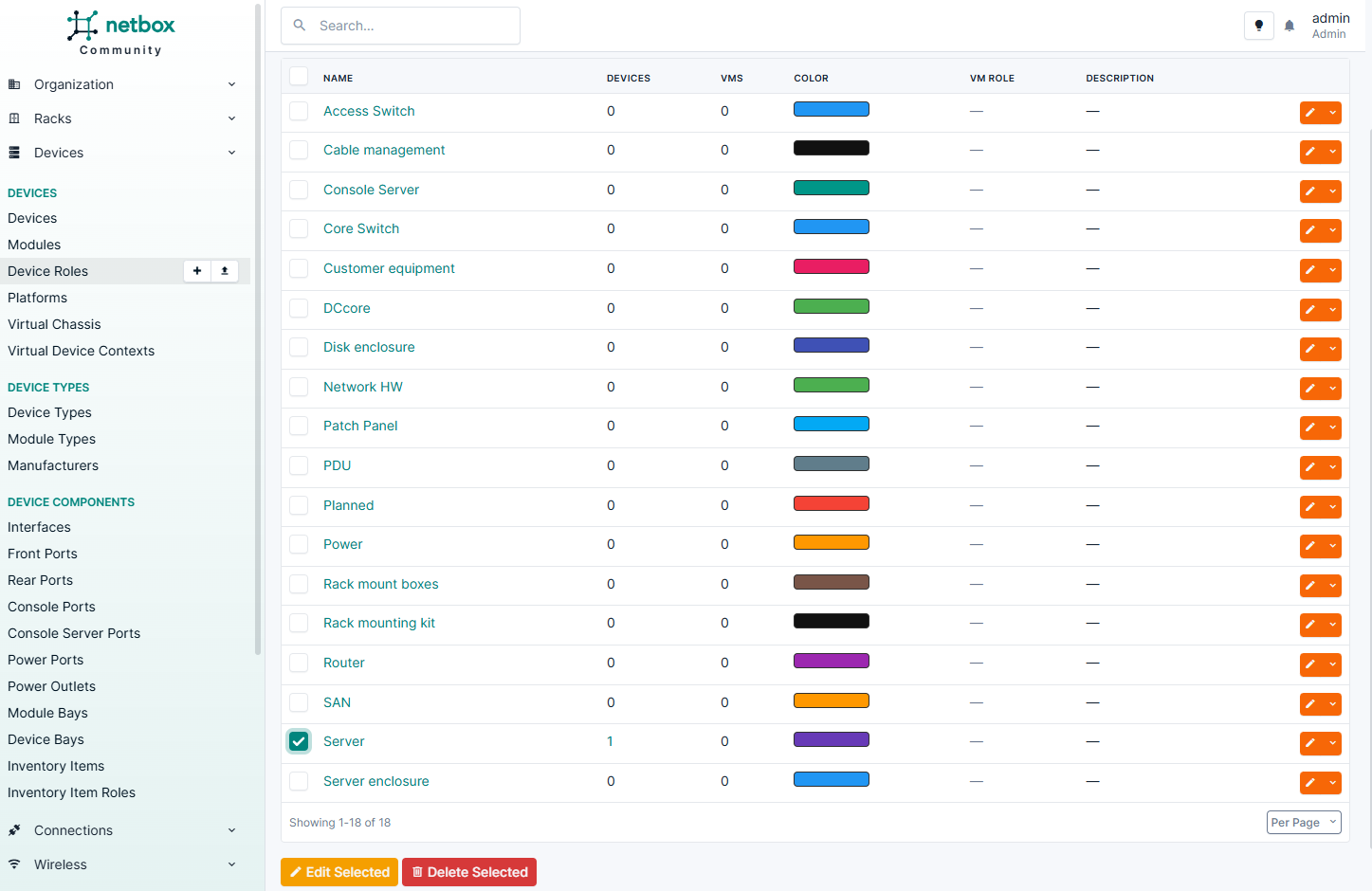

Определение роли устройств в NetBox

Device Type

Определите тип устройств в соответствующем разделе. Это шаблон, с которого создаётся новый сервер.

Для того чтобы добавить новый тип устройства, откройте раздел Device Types > Device Types и нажмите +Add.

Пример для блейд-корзины DELL M1000e:

Device Type	Manufacturer	Part number	Height (U)	Full Depth	Instances
Dell M1000e	Dell		10	True	1
M620	Dell		0	True	4
M830	Dell		0	True	1

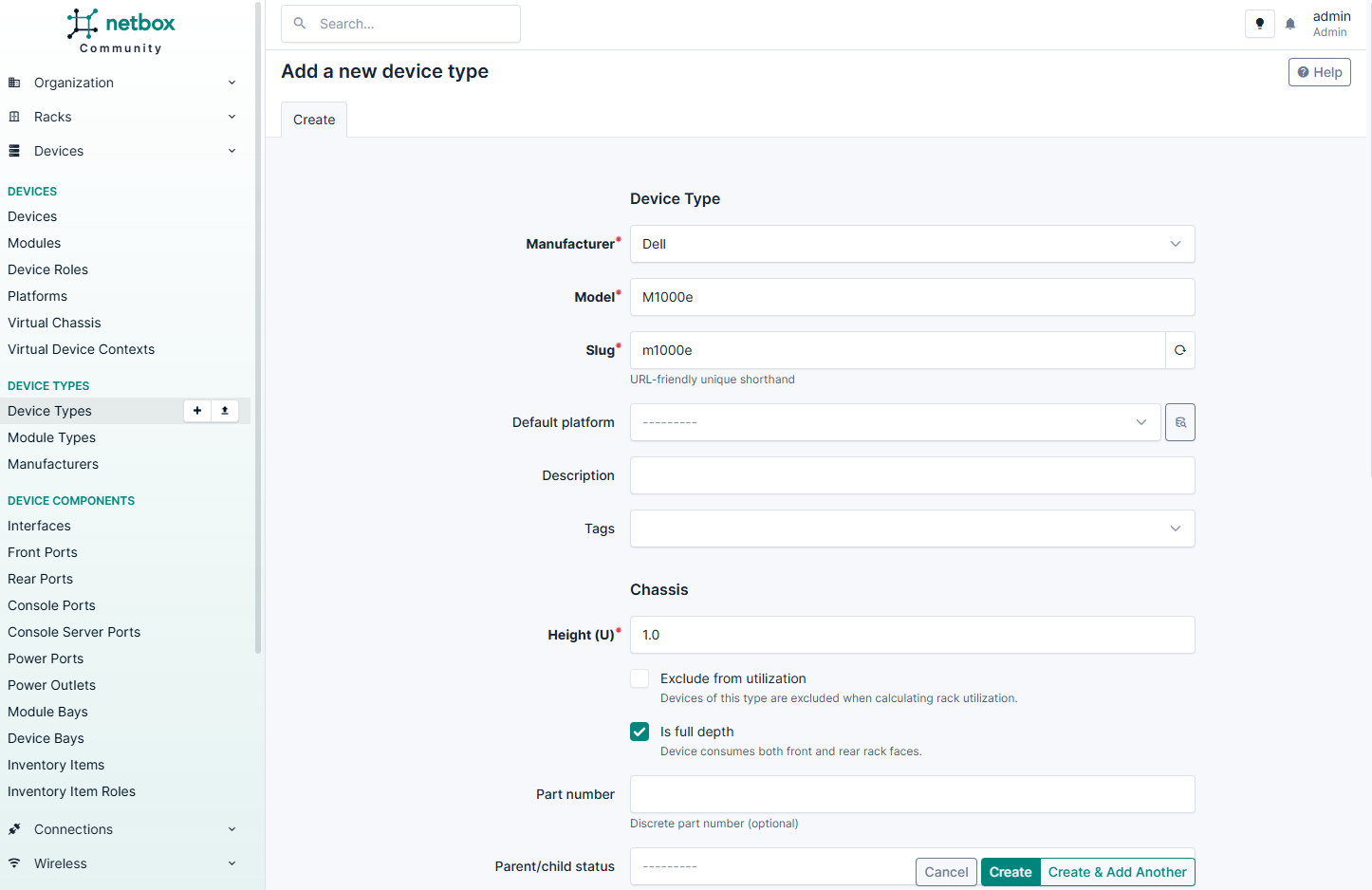

Добавление нового типа устройств в NetBox

Config Contexts

Для того чтобы создавать специальный контекст, который отвечает за дополнительные настройки сети перейдите в раздел Provisioning > Configurations > Config Contexts и нажмите +Add.

Пример заполнения данных:

Name	Weight	Description
itkey	1000

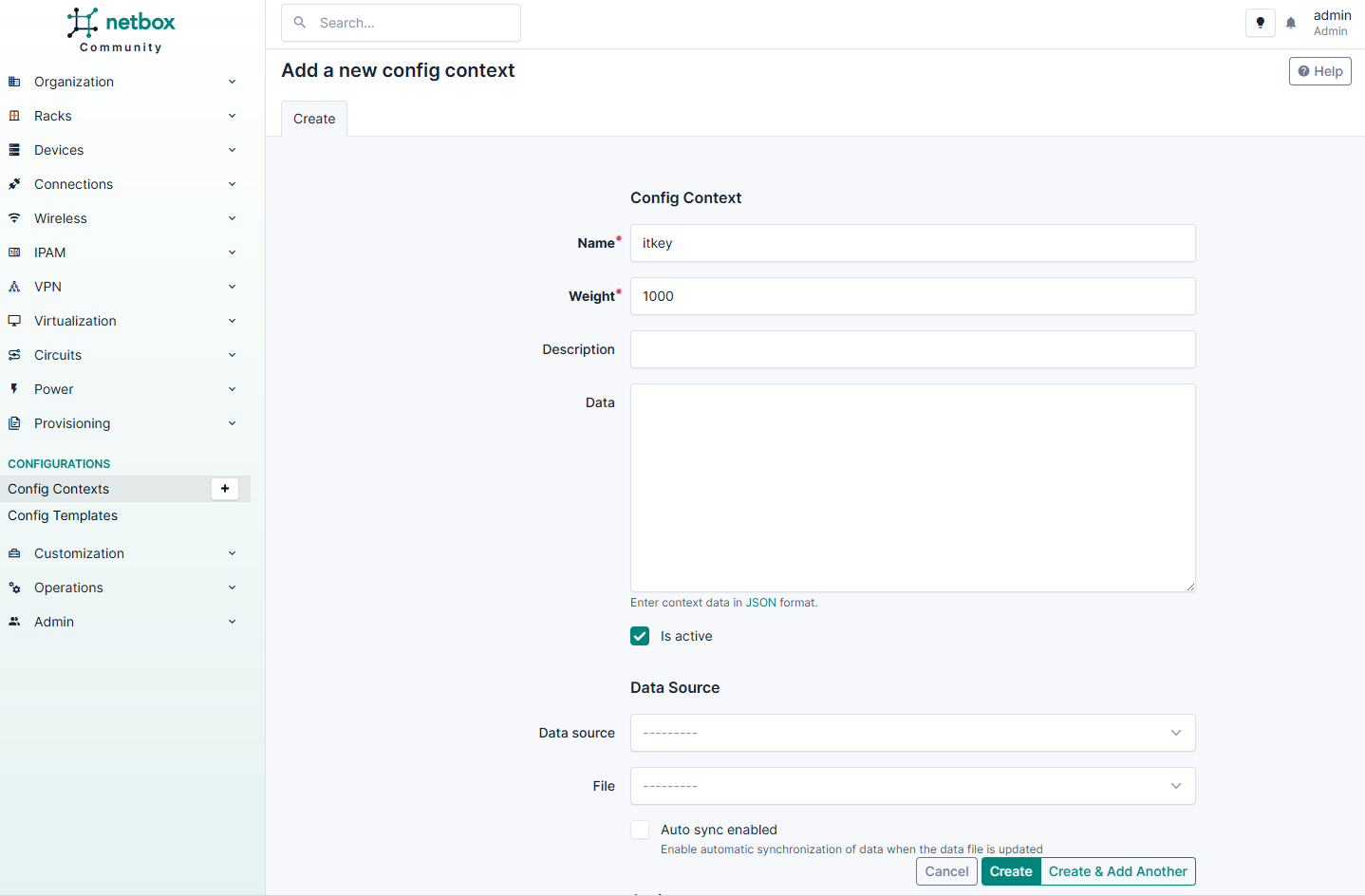

Добавление нового специального контекста в NetBox

Devices

В данном разделе все параметры заполняются по данным заказчика:

• Device;

• Порты;

• Бонды;

• IP Address (rmi);

• IP Address (mgmt);

• IP Address (vxlan);

• IP Address (strg), если требуется.

Связанные пайплайны для Baremetal

Когда в GitLab настраивается пайплайн, эти параметры соответствуют следующим данным из NetBox:

• TARGET_ROLE = role (compute);

• TARGET_CLOUD = tag (itkey);

• TARGET_NODE = node (name);

• IRONIC_SSH_KEY = SSH-key;

• IRONIC_IMAGE_URL = Image (адрес образа).

После настройки запустите пайплайн, нажав New pipeline. Статус Passed пайплайна означает, что сервер успешно поднялся.

Настройки безопасности

Аутентификация и авторизация

1. NetBox поддерживает аутентификацию через LDAP, что позволяет интегрировать его с существующей системой управления доступом, например, Active Directory.

2. Поддержка SAML (Security Assertion Markup Language) для единого входа (Single Sign-On, SSO), что облегчает управление учетными записями пользователей.

3. Для работы с API можно использовать токены с разным уровнем доступа. Это позволяет контролировать, какие действия пользователь или приложение могут выполнять через API.

4. NetBox поддерживает аутентификацию через OAuth2 для более гибкого управления доступом.

Права доступа и группы

1. В NetBox можно настроить группы пользователей с различными правами доступа, что позволяет разделять доступ к разным разделам или функциям системы.

2. Права доступа можно настраивать на основе ролей (RBAC), что позволяет ограничивать доступ к функциям и объектам на основе должностных обязанностей или ролей в организации.

Шифрование

1. NetBox поддерживает шифрование данных через SSL/TLS при настройке с использованием веб-сервера. Это защищает данные при передаче между клиентом и сервером.

Таймаут веб-интерфейса

Для веб-интерфейса NetBox можно настроить интервал простоя, что позволяет принудительно завершать сеанс доступа при отсутствии активности со стороны пользователя.

Чтобы установить желаемое значение, перед развёртыванием необходимо изменить значение для параметра LOGIN_TIMEOUT в файле по пути installer/netbox-docker/configuration/configuration.py. Интервал выставляется в секундах.
