Слой управления виртуализации

Слой управления виртуализации (Control Plane) принимает запросы к ресурсам региона и координирует работу вычислительных, сетевых сервисов и сервисов хранения.

Слой управления состоит из следующих компонентов:

  • Управляющие сервисы OpenStack:

    • Identity (Keystone) — сервис идентификации и управления доступом: keystone-server;

    • Compute (Nova) — сервис управления ВМ: nova-api, nova-scheduler, nova-conductor;

    • Cloud Resource Inventory (Placement) — сервис учёта ресурсов: placement-api;

    • Block Storage (Cinder) — сервис блочного хранения: cinder-api, cinder-scheduler, cinder-volume (в базовой конфигурации), cinder-backup. Подробнее о компоненте и его драйверах см. в разделе Cinder — Блочное хранилище;

    • Networking (Neutron) — сервис управления виртуальными сетями: neutron-server;

    • Image (Glance) — сервис управления образами ВМ: glance-api;

    • Key Manager (Barbican) — сервис управления секретами, ключами и сертификатами: barbican-server.

  • MariaDB — сервис баз данных;

  • RabbitMQ — сервис передачи сообщений;

  • KeyVRM — сервис управления отказоустойчивостью и балансировкой нагрузки ВМ. Развёртывание и первичная настройка описаны в разделе Развёртывание и первичная настройка KeyVRM, управление сервисом — в разделе Управление KeyVRM;

  • Сервисы мониторинга:

    • VictoriaMetrics — хранение данных мониторинга. Устройство и настройка сервиса описаны в разделе VictoriaMetrics;

    • Grafana — визуализация данных мониторинга. Описание и установка сервиса приведены в разделе Сервис визуализации данных.

    Установка и настройка сервисов мониторинга описана в разделе Настройка мониторинга и аудита региона.

  • OpenSearch — сервис хранения журналов. Подробнее о сервисе см. в разделе OpenSearch — Логирование и поиск;

  • Сервис маршрутизации и фильтрации запросов API;

  • Агенты систем мониторинга и журналирования — fluentd, prometheus-node-exporter, prometheus-blackbox-exporter, prometheus-openstack-exporter.

Организация отказоустойчивости слоя управления

Для отказоустойчивости поддерживающих кластеризацию сервисов (MariaDB и RabbitMQ) используются встроенные механизмы построения кластеров на основе кворумного алгоритма.

Отказоустойчивость управляющих сервисов OpenStack обеспечивается использованием не менее трёх экземпляров каждого сервиса и встроенных в операционную систему механизмов восстановления аварийно завершившихся процессов. Сервисы, обслуживающие запросы REST API, объединены под балансировщиком нагрузки HAProxy.

Примечание

Для кластера MariaDB используется балансировщик нагрузки ProxySQL.

Доступность виртуальных IP-адресов (VIP) балансировщиков HAProxy и ProxySQL обеспечивается одним из двух способов: протоколом VRRP с использованием Keepalived либо технологией BGP Anycast VIP с использованием Bird и ExaBGP.

При использовании VRRP и Keepalived принадлежность VIP узлу зависит от результатов проверки работоспособности сервисов.

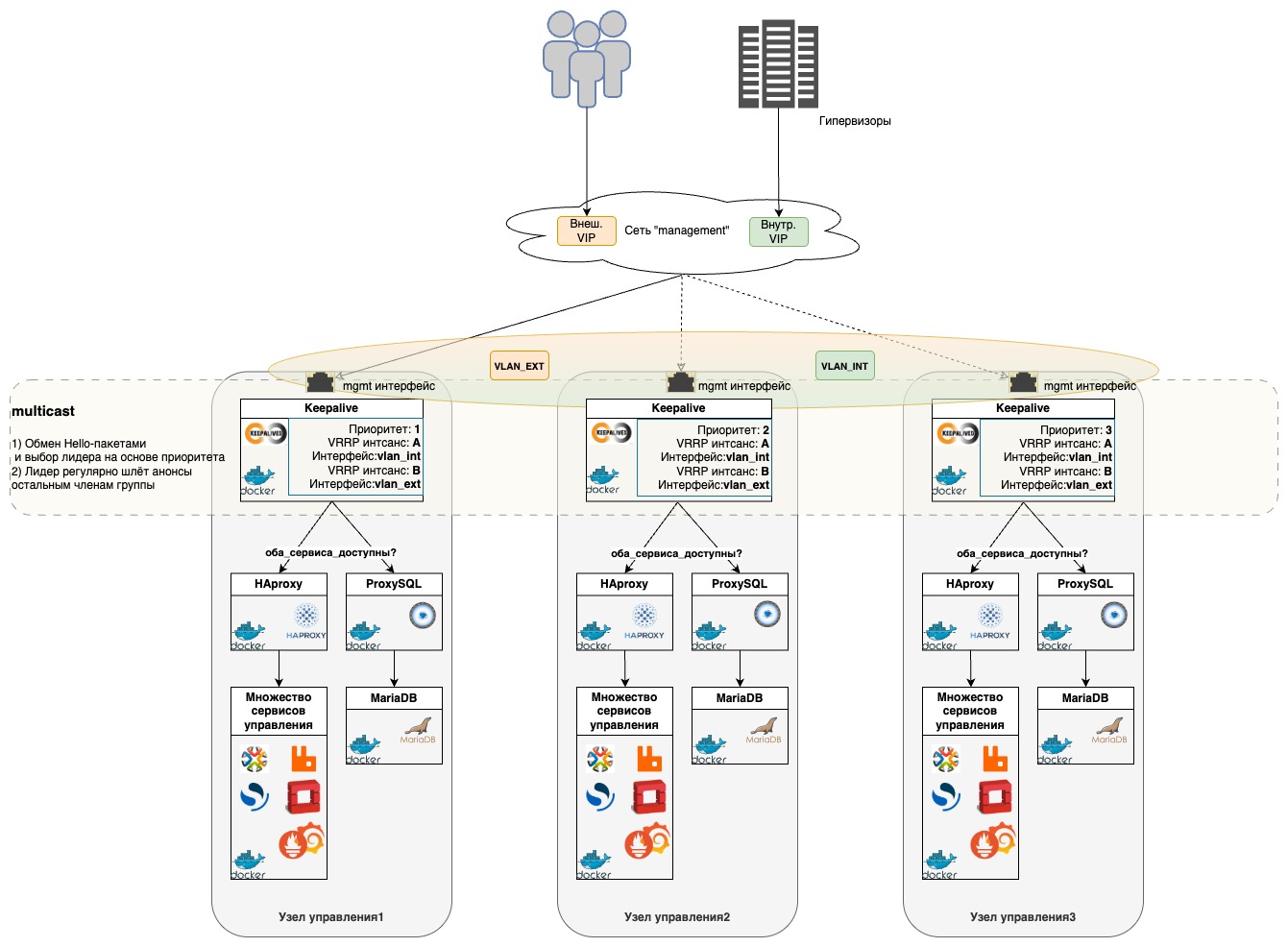

Организация балансировки нагрузки с использованием VRRP и Keepalived

Организация балансировки нагрузки с использованием VRRP и Keepalived

При использовании BGP Anycast VIP, Bird и ExaBGP результаты проверки работоспособности сервисов определяют, анонсируется ли маршрут к VIP в сеть передачи данных.

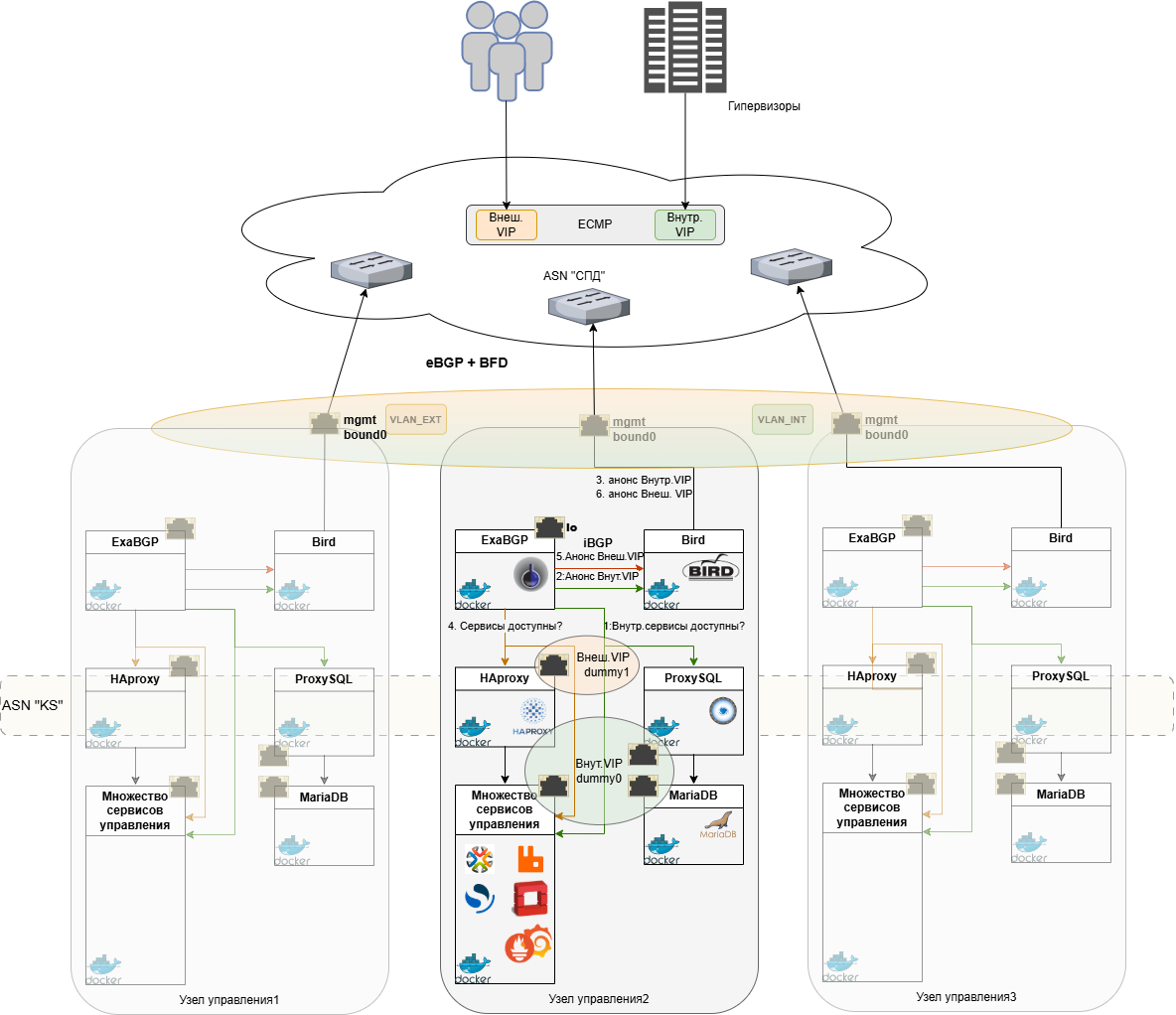

Организация балансировки нагрузки с использованием BGP Anycast VIP, Bird и ExaBGP

Организация балансировки нагрузки с использованием BGP Anycast VIP, Bird и ExaBGP

Принципы масштабирования слоя управления

Слой управления виртуализации возможно масштабировать — способ масштабирования зависит от того, какие компоненты ограничивают производительность платформы:

  • При увеличении активности сервисов платформы растёт объём журналов и данных мониторинга. В этом случае VictoriaMetrics и OpenSearch переносятся на дополнительные выделенные серверы.

  • При увеличении объёма трафика между ВМ и внешними сетями роль сетевого узла (Network) может быть перенесена на отдельные выделенные серверы. В дальнейшем их количество можно увеличивать.

  • При увеличении количества запросов к сервисам блочного хранения cinder-volume и cinder-backup могут быть перенесены на отдельные выделенные узлы хранения (Storage).
