Сервис визуализации данных

В качестве сервиса визуализации метрик используется Grafana. Сервис позволяет в едином интерфейсе просматривать метрики, собранные из различных источников (в том числе Prometheus, VictoriaMetrics, OpenSearch), и визуализировать их на дашбордах (dashboard), просматривать настроенные правила алертов, просматривать активные алерты.

Подробная документация доступна по ссылке https://grafana.com/docs/grafana/latest/.

Установка

Для развёртывания Grafana выполните следующие действия:

  1. В конфигурационный файл региона /globals.d/REGION.yml добавьте переменную enable_grafana со значением yes. Пример конфигурации:

    enable_grafana: "yes"

  2. Запустите пайплайн с тегом grafana.

  3. После завершения пайплайна должен быть развёрнут и предварительно настроен сервис Grafana. В том числе должен быть создан data source с именем Prometheus, подключённый к сервису хранения метрик.

Тип data source зависит от значения переменной grafana_victoriametrics_datasource_type. Возможные варианты:

  • prometheus (по умолчанию)

  • victoriametrics

Примечание

Data source с типом victoriametrics официально не поддерживается Grafana и не имеет подписи.

Если переменная enable_prometheus_server имеет значение yes (по умолчанию), то data source Prometheus будет подключен к Prometheus server.

Если переменная enable_prometheus_server имеет значение no и при этом переменная enable_victoriametrics имеет значение yes, то data source Prometheus будет подключен к VictoriaMetrics.

Просмотр данных

Для просмотра данных и построения запросов выполните следующие действия:

  1. В левом меню выберите раздел Explore.

  2. После перехода в раздел Explore откроется панель с выбором источника данных и редактором запросов.

Подробная документация доступна по ссылке https://grafana.com/docs/grafana/latest/explore/.

Дашборды

Для просмотра дашбордов в левом меню выберите раздел Dashboards. Просмотр конкретного дашборда осуществляется нажатием левой кнопкой мыши.

По умолчанию поставляется следующий перечень дашбордов:

  • KS — AZ Graph (Агрегированная по AZ утилизация ресурсов в графическом отображении);

  • KS — AZ Overview (Агрегированная по AZ утилизация ресурсов в табличном отображении);

  • KS — Nodes Overview (Сводная информация и утилизация по узлам в табличном отображении);

  • KS — Node Dashboard (Детализированная информация по утилизации ресурсов узла в графическом отображении);

  • KS — VM Overview (Сводная информация и утилизация по виртуальным машинам в табличном отображении);

  • KS — Volume Overview (Сводная информация и утилизация по дискам виртуальных машин в табличном и графическом отображении);

  • KS — SSL Certificate Monitor (Сводная информация по результатам проверки доступности эндпоинтов, включая срок действия SSL сертификатов);

  • Libvirt Dashboard (Детализированная информация по утилизации ресурсов виртуальной машины в графическом отображении);

  • OpenStack Dashboard (Сводная информация по статусам сервисов OpenStack, таких как cinder, nova, neutron);

  • RabbitMQ-Overview (Детализированная информация по статусам и утилизации узлов RabbitMQ в графическом отображении);

  • HAProxy Dashboard (Детализированная информация по статусам и утилизации балансировщиков нагрузки);

  • Galera/MariaDB Dashboard (Детализированная информация по статусам и утилизации узлов и кластера MariaDB);

  • Consul Dashboard (Сводная информация по статусам Consul).

Подробная документация доступна по ссылке https://grafana.com/docs/grafana/latest/dashboards/use-dashboards/.

Интеграция с сервисом управления алертами

В Grafana предусмотрена возможность интеграции с Alertmanager для работы с алертами. В интерфейсе Grafana возможно просматривать перечень активных алертов, группировать и фильтровать их, а также включать механизм silence.

Для включения интеграции с Alertmanager в Grafana выполните следующие действия:

  1. Подключите плагин Alertmanager (подключен по умолчанию).

  2. Добавьте соответствующий data source (с типом Alertmanager).

  3. Для просмотра перечня активных алертов в разделе Alerting > Alert notifications в правой верхней части экрана в выпадающем меню Choose Alertmanager выберите Alertmanager (по умолчанию выбран Grafana).

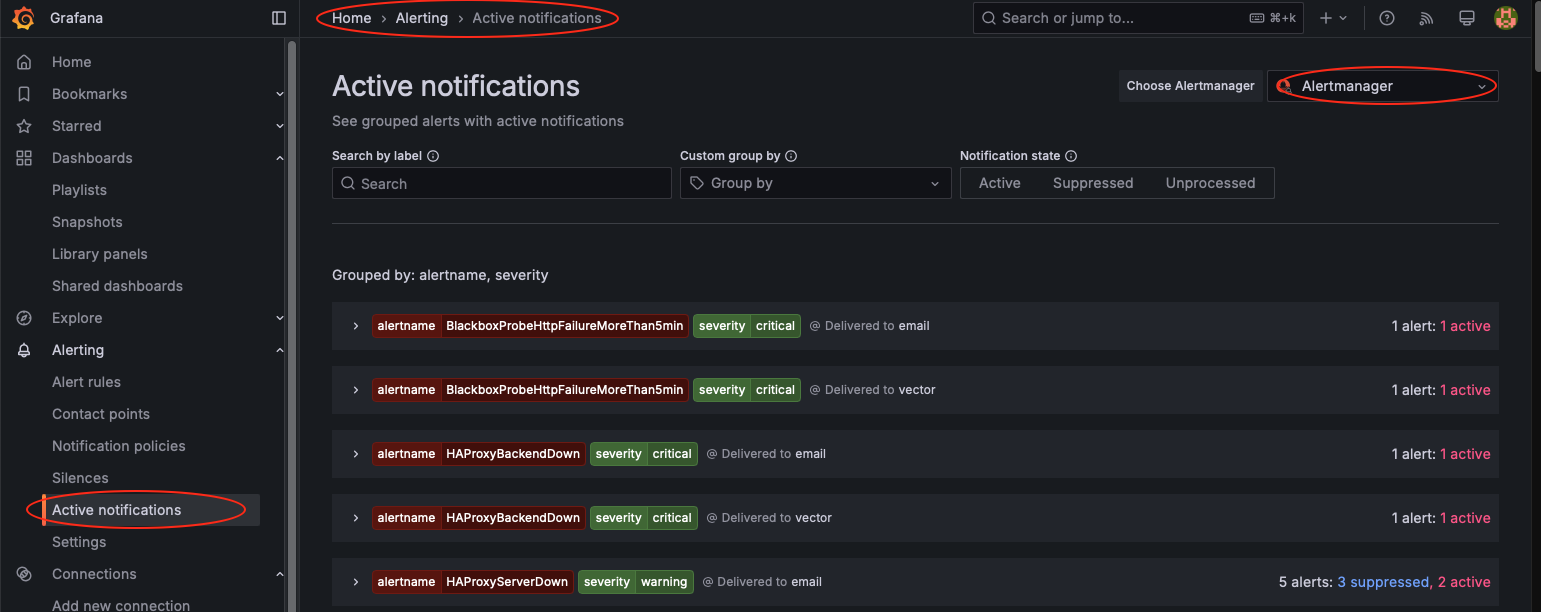

    Просмотр перечня активных алертов

    Просмотр перечня активных алертов

    Список активных алертов по умолчанию сгруппирован по имени алерта и уровню критичности. Для изменения группировки выберите метки в выпадающем меню Custom group by, по которым будет сгруппирован список алертов. При необходимости сгруппировать алерты по узлам, выберите метку node.

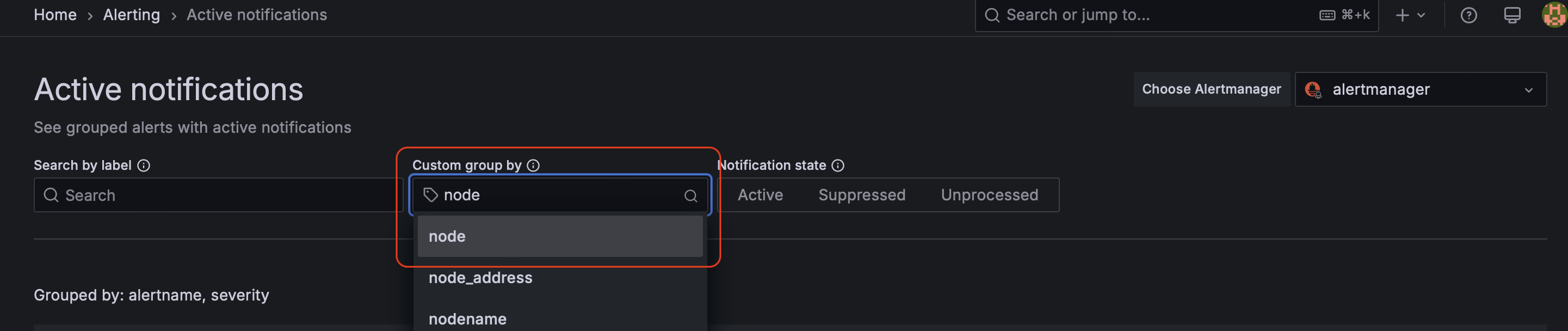

    Группировка списка алертов

    Группировка списка алертов

  4. Для управления механизмом silence в разделе Alerting > Silence в правой верхней части экрана в выпадающем меню Choose Alertmanager выберите Alertmanager (по умолчанию выбран Grafana).

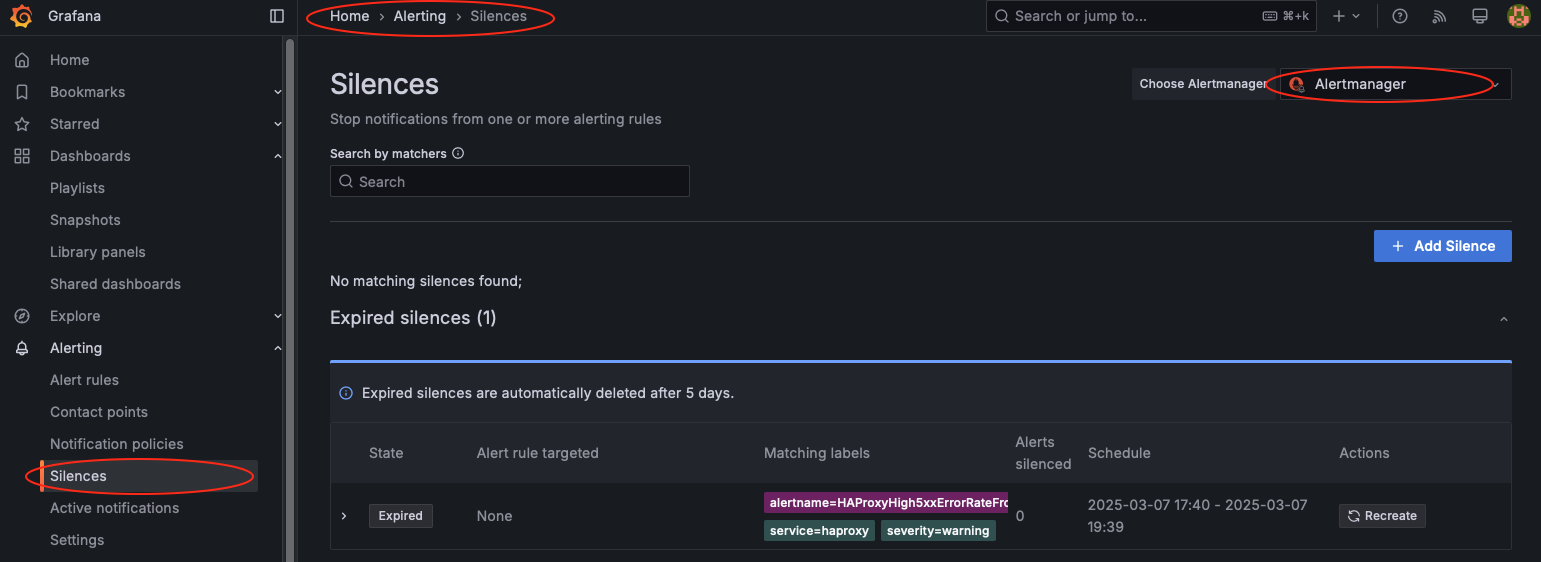

    Управление механизмом silence

    Управление механизмом silence

Создать silence можно не только из меню Alerting > Silence, но также из активного алерта:

  1. В меню Alerting > Alert notifications выберите и раскройте необходимое правило алерта, раскройте активный алерт и нажмите на кнопку Silence.

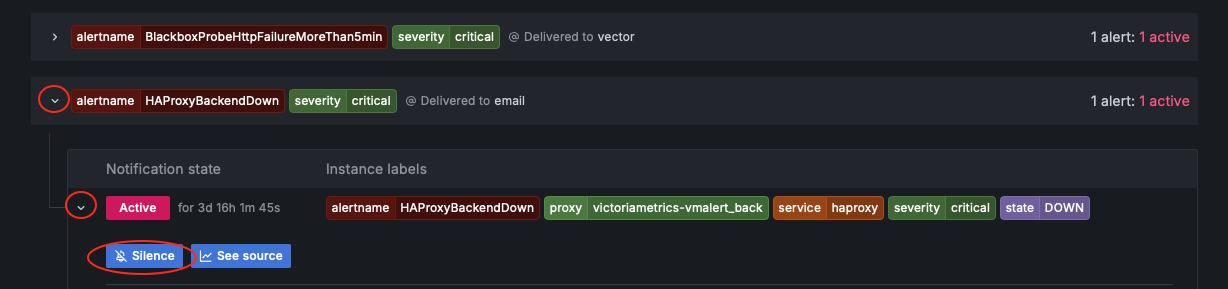

    Создание silence из активного алерта

    Создание silence из активного алерта
