Virtual Machine High Availability (VMHA) — Высокая доступность ВМ

KeyStack VMHA (virtual machine high availability, отказоустойчивость ВМ или буквально высокая доступность ВМ) — сервис, который обеспечивает непрерывную работу виртуальных машин (ВМ) в облаке KeyStack. Основа механизма VMHA — процесс эвакуации рабочих ВМ из отказавших узлов на рабочие.

Сервис VMHA включен в базовую установку KeyStack как компонент системы, поэтому его не придётся устанавливать вручную. Для VMHA необходима активация компонента и дальнейшая конфигурация в зависимости от требований.

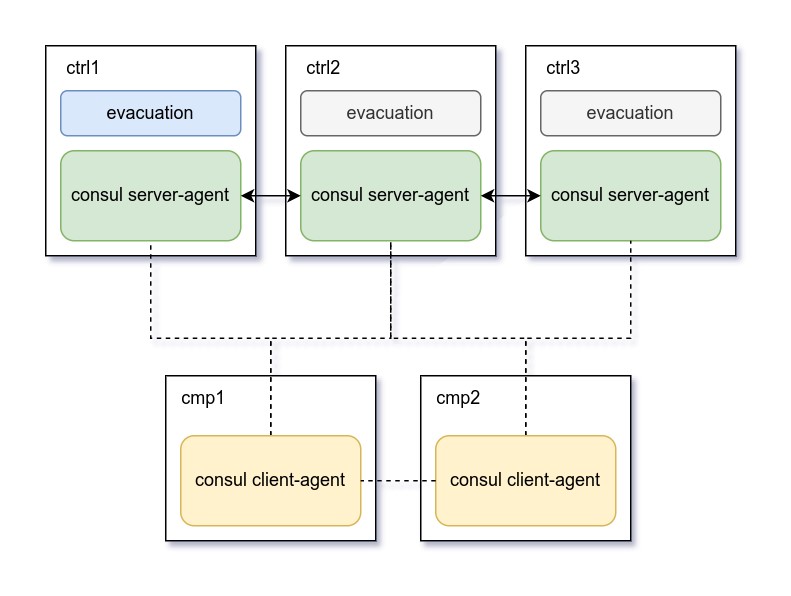

Архитектура HA

Компонент High Availability реализован на базе программного продукта Consul HashiCorp (распространяемого по лицензии MPL 2.0). За работу VMHA отвечает модуль consul и исполняемый модуль auto_evacuator в его составе.

Для работы вычислительных ресурсов в режиме высокой доступности регион разворачивается со следующими компонентами:

на Control-узлах: серверные агенты consul server-agent, образуют RAFT-кластер;
на Compute-узлах: клиентские агенты consul client-agent, образуют SERF-кластер.

Один из серверных агентов на узлах-контроллерах выступает в роли лидера управляющего кластера, и он лидирует в момент эвакуации виртуальных машин с проблемного вычислительного узла. Общение между серверными и клиентскими агентами осуществляется по принципу «все со всеми» раз в десять секунд с использованием группы протоколов Gossip по портам TCP/UDP 8302.

Автоматическая эвакуация виртуальных машин

Компонент VMHA отслеживает работоспособность агентов и обнаруживает такие отказы инфраструктуры, как:

аварийная перезагрузка или отключение гипервизора по питанию;
аварийная остановка ОС (kernel panic) на гипервизоре;
потеря сетевой связности (не обязательно прямой) гипервизора с Control-узлами.

Также VMHA может отслеживать состояние бондов и на основании полученных данных принимать решение об эвакуации.

Критерием отказа с точки зрения VMHA является одновременное совпадение следующих факторов:

потеря кластером consul-агента на Compute-узле;
сервис nova-compute находится в статусе status: enabled;
сервис nova-compute находится в состоянии state: down;
отказ или отключение указанных на этапе конфигурации критических для нагрузки сетевых интерфейсов (Мониторинг состояния бондов (bonds)).

Note

Механизмы автоэвакуации не срабатывают при потере более двух Compute-узлов одновременно (или иного количества, указанного в параметрах). В этом случае предполагается, что возможна массовая авария оборудования.

Действия в случае отказа узла

VMHA проверяет состояние сервисов на Compute-узлах с определённым интервалом. Интервал определяется параметром consul_interval в секундах. При совпадении критериев, перечисленных выше, consul детектирует отказ узла.
VMHA выполняет фенсинг отказавшего узла. Фенсинг — механизм исключения неисправного узла из кластера, чтобы на этом узле больше не размещались виртуальные машины.
В зависимости от значения параметра fencing далее возможны следующие варианты:
- ceph (true/false) — занесение в чёрный список отказавшего узла из кластера Ceph, этот параметр игнорируется при выключенном Ceph;
- nova (true/false) — исключение отказавшего узла из кластера Nova (nova service disable);
- bmc (true/false) — выключение узла через IPMI/Redfish.
В случае успешного выполнения фенсинга VMHA присваивает Compute-узлу статус FENCED.
Следующим этапом происходит эвакуация виртуальных машин:
- При эвакуации каждой виртуальной машины VMHA формирует сообщение в систему мониторинга для дальнейшего уведомления администратора о запуске процесса эвакуации.
- При завершении эвакуации каждой виртуальной машины VMHA направляет сообщение в систему мониторинга об успешном завершении процесса для дальнейшего уведомления администратора.
- В случае успешной эвакуации всех ВМ узел переводится в статус Maintenance mode.

Последовательность действий при выключении сбойного узла:

Производится попытка «мягкого» выключения (shutdown) через интерфейс IPMI/Redfish.
Спустя power_check_timeout секунд проверяется завершённость операции выключения.
Если сервер не выключился, производится попытка «жёсткого» выключения (power off).
Спустя power_check_timeout секунд снова выполняется проверка успешности выключения.
При неуспешности выключения генерируется сообщение в систему мониторинга.

Уведомления

VMHA автоматически отправляет уведомления в мониторинговые системы Prometheus (Alertmanager) или Zabbix при возникновении проблем с изоляцией узла из любых вышеперечисленных сервисов, а также при начале эвакуации и при окончании эвакуации. Это позволяет наблюдать за состоянием системы и оперативно реагировать на инциденты.

Настройка и конфигурирование VMHA

Параметры вычислительных ресурсов облака

Администраторы могут настроить запрет на эвакуацию или порядок эвакуации ВМ для оптимизации работы кластера путём выставления приоритетов в виде метаданных:

evacuate_order для ВМ;
no_evacuate для ВМ;
no_evacuate для проекта.

Управление параметрами возможно:

через Портал администратора (AdminUI);
через портал самообслуживания (Horizon);
через OpenStack CLI.

Пример команды для OpenStack CLI:

$ openstack server set --property "evacuate_order=1" <vm_name_or_id>
$ openstack server set --property "no_evacuate=true"  <vm_name_or_id>
$ openstack project set --property "no_evacuate=true" <project_name_or_id>

Администратор может назначить статус Maintenance mode вычислительным узлам:

через Портал администратора (AdminUI);
через OpenStack CLI.

В случае выхода вычислительного узла из строя и, например, отправки его в ремонт, администратору необходимо установить для этого узла причину отключения disabled_reason, отличную от FENCED:, чтобы узел не попадал под определение Dead compute. Администратор платформы может сделать это через интерфейс командной строки.

Пример команды для OpenStack CLI:

$ openstack compute service set --disable --disable-reason “some reason” host_name nova-compute

Также администратор может отключить изоляцию вычислительного узла из интерфейса портала администратора, выбрав пункт Disable Fence Mode в меню управления гипервизорами, и затем перевести его в режим обслуживания, выбрав пункт Enable maintenance mode.

Параметры конфигурации VMHA

VMHA ведёт статистику состояний для каждой зоны доступности отдельно. В эту статистику входят три главных состояния: alive, dead, maintenance mode.

dead_compute_threshold — отвечает за пороговое значение единовременно отказавших вычислительных узлов в зоне доступности, попадающих под определение Dead compute.

Если количество отказавших вычислительных узлов превышает значение dead_compute_threshold, эвакуация ВМ прекращается, а фенсинг узлов не проходит. Узел считается отказавшим (попадающим под определение Dead compute) с момента фиксации отказа и до того момента, как этот статус сменяется на Maintenance mode (ММ). После присвоения статуса MM вычислительные узлы перестают учитываться параметром alive_compute_threshold и остаются в статусе MM, чтобы с ними можно было выполнять работы по обслуживанию.
alive_compute_threshold — отвечает за пороговое значение исправных вычислительных узлов.
consul_shared_storage (true/false) — отвечает за наличие хранилища с общим доступом. Значение по умолчанию — true.
consul_fencing_nova (true/false) — отвечает за фенсинг для сервиса Nova. Значение по умолчанию — true.
consul_fencing_ceph (true/false) — отвечает за фенсинг для сервиса Ceph. Значение по умолчанию — false.
consul_fencing_ipmi (true/false) — отвечает за фенсинг для сервиса IPMI. Значение по умолчанию — false.
alive_compute_count — регулирует количество активных вычислительных узлов. Значение по умолчанию — 3.
dead_compute_count — регулирует количество отказавших вычислительных узлов, подпадающих под определение Dead compute. Значение по умолчанию — 3.
consul_enable_bond_check (true/false) — отвечает за мониторинг бондов. Значение по умолчанию — false.
fence_failed_bond — (true/false) — отвечает за фенсинг вычислительных узлов, на которых обнаружены отказавшие бонды, при условии, что для параметра consul_enable_bond_check выставлено значение true. По умолчанию fence_failed_bond имеет значение false, фенсинг не проводится, а вычислительный узел переходит в disable с префиксом.
consul_bond_names — список имён бондов, перечисленных через запятую.
consul_prometheus_request_period — регулирует период запроса для Prometheus. Значение по умолчанию — 120 секунд.
consul_prometheus_request_step — регулирует период запроса для Prometheus. Значение по умолчанию — 30 секунд.

Параметры конфигурации BMC

bmc_power_fence_mode — регулирует режим работы сервера после проведения фенсинга. VMHA отправляет соответствующую команду на IPMI-интерфейс узла. После успешного выполнения команды nova Compute-узел принудительно перезагружается, либо отключается по питанию. Возможные опции:
- reset — перезагрузка сервера,
- hardreboot — жёсткая перезагрузка сервера,
- shutdown — завершение работы ОС и выключение сервера,
- poweroff (режим по умолчанию) — жёсткое выключение сервера.
consul_interval — интервал запуска механизма service-check. Значение по умолчанию — 30 секунд.
power_check_timeout — интервал проверки завершения операции выключения сервера.
bmc_user — имя пользователя для сервиса BMC.
bmc_password — пароль для подключения пользователя к сервису BMC. Этот пароль должен быть сохранён в защищённом хранилище секретов (Vault).
bmc_type — отвечает за тип BMC:
- bmc;
- ipmi.
bmc_suffix — суффикс для запросов в BMC.
bmc_verify_ssl (true/false) — по умолчанию такой же сертификат ЦА, что и везде. Возможно выключить проверку, выбрав false.

Мониторинг состояния бондов (bonds)

Бонд (bond) — соединение физических интерфейсов. Мониторинг состояния бондов проводится с помощью специальной настройки VMHA. Можно одновременно мониторить несколько бондов.

Если бонд теряет связь с коммутатором (и считается отказавшим), то VMHA отключает вычислительный узел. Новые ВМ не будут созданы и не переедут на такой узел.

Бонд считается отказавшим, если:

все физические интерфейсы, подчиненные бонду (slave-интерфейсы) были в неработоспособном состоянии в течение двух минут (настраивается опцией prometheus_request_period);
сам бонд был выключен на уровне ОС.

Чтобы включить эту настройку VMHA, выполните следующие действия:

Откройте веб-интерфейс GitLab на LCM-узле.

Перейдите в репозиторий региона project_k > deployments > <имя региона>.

Откройте файл globals.d/REGION.yml и настройте параметры следующим образом:

consul_enable_bond_check: true;

consul_bond_names — перечислите имена бондов через запятую.

Создайте новый пайплайн: Build > Pipelines > Run Pipeline.

Запустите пайплайн, нажав кнопку Run pipeline.

Дождитесь завершения задач на этапе setup.

Запустите задачу deploy на этапе deploy и дождитесь её завершения.

Вы можете включить фенсинг вычислительных узлов в случае обнаружения на них отказавших бондов. Для этого установите значение true для параметра fence_failed_bond.

При обнаружении отказа бонда (параметры отказа бонда см. выше) для соответствующего вычислительного узла будет произведен фенсинг и последующая эвакуация согласно существующей механике.

Типичные ошибки и их решения

Неудачный фенсинг Nova, Ceph или IPMI

В случае невозможности изоляции вычислительного узла эвакуация не происходит. Попытки изоляции циклически продолжаются раз в 30 секунд до момента успешной изоляции вычислительного узла. Такие попытки выполняются бесконечно, но прекращаются, если связь с вычислительным узлом восстанавливается.

Процесс эвакуации ВМ будет приостановлен при обнаружении отказа узла кластера при неудачной попытке:

исключения отказавшего узла из кластера Nova (nova service disable);
исключения отказавшего узла из кластера Ceph (osd blacklist) (применимо только в случае применения фенсинга Ceph);
выключения узла через IPMI (power off).

При неудачном выполнении фенсинга VMHA не выполняет эвакуацию ВМ с вычислительного узла.
